ミニクローラークレーン カニクレーン (2.9t 6段)

ミニクローラークレーン カニクレーン (2.9t 6段)


最大作業半径:14.45m
吊上げ性能:2.93t×2.5m

クレーン付トラックが入れない場所や狭い通路へもスムーズに進入し、多様な現場のクレーン作業に活躍します。
通称で「ミニクロ」「ミニクレーン」「カニクレーン」などと呼ばれています。

特別仕様車がレンタルできる

クリーン&サイレント

200V電動モーター、ディーゼルエンジン併用仕様

排気ガス・ゼロの電動走行&作業が可能でクリーン&サイレント。夜間や屋内での作業・移動時など、エンジン騒音がなく排出ガスもない静寂・クリーン作業が可能です。現場の状況に応じてディーゼルエンジン運転への切り替えも可能。
(該当型式: UR-W376CMRS)

ホワイトクローラ

ホワイトクローラ仕様

レントのカニクレーンは全機種ホワイトクローラ仕様。
屋内作業時など床面をクローラの汚れから防ぎます。

軽快な操作性

ラジコンによるなめらか連動操作

障害物越え作業もなめらか

連動ラジコンの簡単な操作で思いのままの連動操作が可能です。選択スイッチ式で、オペレーターの意思を的確に反映する「クリック操作機能」を装備。これにより刻々と変化する吊り荷の動きや現場状況に瞬時に対応し、作業状況に合わせたクリック操作でクレーンをコントロールすることができます。

クリック操作でコントロール!

設置物などの障害物越え作業もなめらかにおこなえ、クレーン作業の効率化・省力化を実現します。
連動ラジコンは、さまざまな電波が飛び交う現場での混信によるトラブルを防ぐ、強力電波の「特定小電力型」です。

エンジンの「ON・OFF」

離れた場所からエンジン停止、およびエンジンスタートが可能。
クレーンを使用しない時の騒音対策に効果を発揮します。

アウトリガ設置操作

アウトリガ設置

アウトリガの張出し・設置がラジコン操作にて可能です。
アウトリガ近くで設置状態を確認しながら操作ができ、
より確実で安全な設置作業がおこなえます。

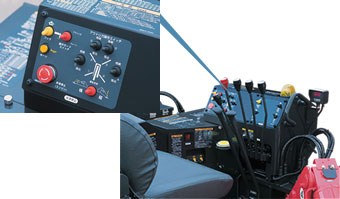

運転席での集中コントロール方式

運転席に座ったままでクレーン、アウトリガおよび走行操作がおこなえる集中コントロール方式。

アウトリガ設置

アウトリガの張出し・設置が運転席でおこなえる油圧張出し方式。
不整地など、アウトリガの水平設置がラクラク&スピーディーにおこなえます。

アウトリガ設置

フック格納

シートに座ったまま、専用スイッチでフックの格納操作が簡単におこなえます。(ユニフック)

フック格納


ドラム

捨巻自動停止装置

地下への巻下作業時など、ドラム内のロープが残り3巻になるとウインチ巻下げ作動が自動停止します。
また、ワイヤロープの地巻きを確実にする「溝付ドラム」と高速巻上時などロープがたるまないようしっかり押え込む「ワイヤロープ押え装置」も装備。

作動速度がスピードアップ

ブーム伸長をはじめ各動作が今までにない速さを実現。
また、「可変容量ピストンポンプ」の採用で軽負荷時の作業速度がさらにスピードアップ。
クレーン作業を迅速にこなします。

優れた走行性能

高い登坂能力

23°の登坂能力で起伏の大きな現場でも楽々移動できます。最大転倒角度は左右とも33°と安定性に優れた低重心設計で不整地などでの移動も安全です。

登坂能力23度転倒角度33度

2速切替でスピーディに移動

2速走行モータで、クラス最高の走行スピード3km/h。電動モーター走行時は1.5km/h(60Hz)。
作業現場内における移動がスピーディーにおこなえます。
状況に応じて、低速/高速の切替が可能です。

充実した安全装備

転倒・過負荷を未然に防ぐ安全装置「U-AOLシステム」U-AOLシステム

転倒防止装置

安定度が低下してアウトリガが浮き上がる前に、クレーンの作動(ブーム伸長・伏せ、フック巻上げ、旋回)を停止して、転倒を未然に防止します。

アウトリガにかかる反力を計測し、作業半径が広がって安定度が低下するとストップ

過負荷警報装置

ブーム長さ・角度・吊り荷重などから、クレーン本体に掛かる負荷をトータルに計測。定格荷重に近づくと警報を発し、注意を促し、オーバーロードを防ぎます。

本体にかかる負荷を計測し、作業半径が広がって定格総荷重に近づくと音で警告します


デジタル式荷重計

デジタル式荷重計

作業中、いま吊っている荷の質量を測定しデジタル表示します。正確な質量を常時表示して、安全作業をバックアップ。誤読による事故などを防止します。

非常停止スイッチ

非常停止スイッチ

スイッチを押すとエンジンを緊急停止し、瞬時に全てのクレーンの動きを停止して安全を確保します。

巻過自動停止装置

過負荷警報装置

フック巻上やブーム伸長時など、フックがブームトップに衝突する心配がなく、安全作業に貢献します。

クレーン・アウトリガインターロック装置

クレーン・アウトリガインターロック装置

ブームの格納状態を検出して、未格納状態ではアウトリガ操作ができない安全設計です。

クレーン・走行レバーインターロック装置

>クレーン・走行レバーインターロック装置

走行操作とクレーン作業を切り替えるインターロック装置を装備。クレーン作業時など、間違って走行レバーに触れてもクローラは動かない安心設計です。

大型水準器

大型水準器

クレーンの傾きを確認しやすい大型水準器を運転席内に設置。
不整地作業などでの水平設置に威力を発揮します。

ミニクローラークレーン カニクレーン (2.9t 6段)アウトリガ張出し・接地検出装置

アウトリガ張出し・接地検出装置

張出しセットピンが未挿入状態ではアウトリガ操作を規制し、アウトリガ未接地状態ではクレーン操作を規制。さらに、それぞれの状態をパネル上にランプで表示し、安全作業を推進します。

3色灯

3色灯

クレーンに作用する負荷や安定度の状態を3色のマーカーランプで表示。安全度が目で確認できます。

旋回ロック装置

走行時は旋回を自動ロック。クレーンの横ブレがなく安心です。

必要資格

  • 小型移動式クレーン技能講習
  • 玉掛け技能講習

>>上記資格はレント教習センターにて取得可能です。

技能講習で資格取得

仕様表

商品コード 151359 151331
商品名 ミニクレーン2.9EG専用6段 ミニクレーン2.9動力併用6段
メーカー 古河ユニック(UNIC)
メーカー名称 ミニ・クローラクレーンW370C2RS ミニ・クローラクレーンW370CRS
型式 UR-W376C2RS-A UR-W376CMRS
ブーム段数 6段
駆動方式 ディーゼルエンジン仕様 AC200V電動モータ・
ディーゼルエンジン併用式
最大クレーン容量 ※ 2.93t×2.5m
最大地上揚程 (m) 約14.9
最大地下揚程 (m) 約18.7
最大作業半径 (m) 14.45
ブーム伸縮装置 油圧シリンダ+ワイヤロープ伸縮式
巻上ロープ (構成・種類) IWRC6×WS(26)B種Φ8mm×85.0m [切断荷重:42.4kN・m(4.32tf)]
フック巻上速度
[ロープ掛数4]
(m/min)
エンジン使用時 17.0[4層目]
電動モータ使用時 50Hz 8.5[4層目]
60Hz 10.0[4層目]
ブーム伸長速度
[ブーム長さ]
(m/s)
エンジン使用時 10.98[3.63~14.61]/23
電動モータ使用時 50Hz 10.98[3.63~14.61]/40
60Hz 10.98[3.63~14.61]/33.5
ブーム上げ速度
(°/s)
エンジン使用時 0~80/10.0
電動モータ使用時 50Hz 0~80/18.0
60Hz 0~80/15.0
旋回範囲/速度 (°/rpm) 360(連続)/2.5
フック格納方式 専用スイッチによる自動格納式
旋回ロック方式 走行時自動ロック式
フック巻過防止装置 フック巻過時、「巻上・伸長・起」の自動停止および、警報式
ブーム起伏装置 油圧シリンダ直押式
巻上装置 油圧モータ駆動
減速機:平歯車減速式
ブレーキ:メカニカル自動ブレーキ
旋回装置 油圧モータ駆動
減速機:ウォーム+平歯車減速式(ボールベアリング支持)
ブレーキ:ウォームセルフロック
アウトリガ 油圧シリンダ直押式
油圧シリンダ直押式
油圧
ポンプ
形式 可変容量ピストンポンプ
定格圧力 (MPa[kgf/cm2]) クレーン:20.6[210]
走行:21.6[220]
クレーン:20.6[210]
走行:22.6[230]
定格吐出量
(L/min)
エンジン使用時 60
電動モータ使用時 50Hz 27
60Hz 32
定格回転数
(rpm)
エンジン使用時 2,400
電動モータ使用時 50Hz 1,445
60Hz 1,730
作動油タンク(容量) (L) 75 70
安全装置 油圧安全弁/油圧自動ロック装置/デジタル式荷重計/
巻過自動停止装置/巻過警報装置/捨巻自動停止装置/
過負荷警報装置/転倒防止装置/荷重指示計(角度計付)/
警報ブザー/玉掛けワイヤロープ外れ止め/
クレーン・走行レバーインターロック装置/
クレーン・アウトリガーインターロック装置/水準器
寸法 (mm) 全幅 1,300
全高 1,800
全長 4,340 4,520
軸距 1,750
運転整備重量 (kg) 3,860 3,940
走行
装置
走行速度
(前進・後進2段)
(km/h)
エンジン使用時 0~3
電動モータ使用時 50Hz 0~1.3
60Hz 0~1.5
クローラ設置長 (mm) 1,750
クローラ接地圧 (kPa[kgf/c㎡]) 36.0[0.37] 36.8[0.38]
走行方式 左右独立油圧駆動式
パーキングブレーキ 油圧モータ内蔵ディスクブレーキ式
登坂能力(アプローチアングル) (°) 23(前進・後進共)
駆動
装置
エンジン 型式 3TNV76-NFK(ヤンマー)/ディーゼル 3LB1PA-03(いすゞ)/ディーゼル
定格出力 (kw/rpm[ps/rpm]) 15.17/2,500[20.6/2,500] 16.2/2,400[22.0/2,400]
燃料タンク (L) 40
電動モータ 定格出力 (kW) 7.5(4P)
定格電圧 (V) 50Hz AC200(3相、3線)
60Hz   AC200-220(3相、3線)
制御盤 直入始動方式
コンバータ:AC200V→DC12V(300W)
低騒音指定状況 超低
排ガス指定状況 3次 2次

※ アウトリガ最大張出し時

寸法図

寸法図

アウトリガ最大張出し時寸法図
(UR-W376C2RS-A/UR-W376CMRS)

アウトリガ時張り出し時寸法図

作業範囲図 (UR-W376C2RS-A/UR-W376CMRS)

作業範囲図

定格総荷重 (アウトリガ最大張出し時/含フック重量30kg) (UR-W376C2RS-A/UR-W376CMRS)

アウトリガ最大張出し

使用ブーム ①、①+②
作業半径 (m) 2.5 3.0 3.5 4.0 4.5 5.0 5.69
定格総荷重 (t) 2.93 2.38 1.98 1.70 1.48 1.33 1.10
使用ブーム ①+②+③
作業半径 (m) 2.7 3.0 3.5 4.0 4.5 5.0 5.5 6.0 7.0 7.88
定格総荷重 (t) 2.27 2.12 1.68 1.43 1.25 1.10 0.98 0.87 0.72 0.62
使用ブーム ①+②+③+④
作業半径 (m) 4.0 4.5 5.0 6.0 7.0 8.0 9.0 10.07
定格総荷重 (t) 1.07 0.96 0.87 0.76 0.65 0.55 0.50 0.41
使用ブーム ①+②+③+④+⑤
作業半径 (m) 4.5 5.0 6.0 7.0 8.0 9.0 10.0 11.0 12.26
定格総荷重 (t) 0.78 0.65 0.51 0.42 0.37 0.33 0.30 0.27 0.26
使用ブーム ①+②+③+④+⑤+⑥
作業半径 (m) 4.9 5.5 6.0 7.0 8.0 9.0 10.0 11.0 12.0 13.0 14.45
定格総荷重 (t) 0.33 0.30 0.28 0.25 0.23 0.21 0.19 0.17 0.16 0.14 0.13

使用上の注意

電動モータとエンジンの同時使用は危険ですので、絶対におこなわないでください。
