鉄鋼用吊りクランプ

鉄板縦吊り
クランプ

鉄板縦吊りクランプ

鋼板などの縦吊り用。
234557 SVC-E型は自在シャックルタイプで、シャックルがどの方向から引っ張っても、カムがクランプする方向に働きます。

仕様表

商品コード 234559 234560 234557 234570 234561
商品名 鉄板竪吊用クランプ- 0.5t 1t 1t自在型 2t 3t
メーカー イーグル
クランプ		 イーグル
クランプ		 スーパー
ツール		 イーグル
クランプ		 イーグル
クランプ
型式 E-0.5 E-1 SVC-1E E-2 E-3
使用荷重 (ton) 0.5 1 1 2 3
開口部 (mm) 3～20 3～30 0～25 3～30 40～70
重量 (kg) 2.7 4.3 3.7 5.7 12.5

掲載は代表機種であり、納品される機械とは異なる場合がございます。
また、仕様はメーカー・年式により異なる場合がございます。

H鋼横吊り
クランプ

構造用形鋼(H型、I型、T型、L形鋼等)や平鋼板の横(水平)吊り用。
・234543 GT型はシャックルがつり方向へ自在に傾くタイプです。
・ABJ型は横吊りと縦吊りの兼用型。

H鋼横吊りクランプ
H鋼横吊りクランプ　使用例

仕様表

商品コード 234541 234543 234540 234539 234533
商品名 H鋼横吊用クランプ- 0.5t 0.6t自在型 1t AMS1t ABJ1.5t/27
メーカー イーグル
クランプ		 イーグル
クランプ		 イーグル
クランプ		 イーグル
クランプ		 日本クランプ
型式 G-500 GT-600 B G-1 AMS-1(3～25) ABJ-1.5
使用荷重 (ton) 0.1～0.5 0.12～0.6 0.2～1 0.2～1 横吊1.5/縦吊1
有効板厚 (mm) 3～20 3～20 3～25 3～25 3～27
重量 (kg) 2.9 2.6 5.6 5.3 6
商品コード 234530 234538 234528 234529 234526 234527
商品名 H鋼横吊用クランプ- 2t AMS2t 3t AMS3t ABJ3t/34 3t(ABJ)
メーカー イーグル
クランプ		 イーグル
クランプ		 イーグル
クランプ		 イーグル
クランプ		 日本
クランプ		 日本
クランプ
型式 G-2 AMS-2
(5～30)		 G-3 AMS-3
(3～38)		 ABJ-3 ABJ3-46
使用荷重 (ton) 0.4～2 0.4～2 0.6～3 0.6～3 横吊3/
縦吊2		 横吊3/
縦吊2
開口部 (mm) 5～35 5～30 5～40 3～38 3～34 16～46
重量 (kg) 10 7.9 18.8 10.5 13.8 14.2
商品コード 234525
商品名 H鋼横吊用クランプ- 5t
メーカー スーパーツール
型式 HLC5H
使用荷重 (ton) 5
開口部 (mm) 最大45
重量 (kg) 23

掲載は代表機種であり、納品される機械とは異なる場合がございます。
また、仕様はメーカー・年式により異なる場合がございます。

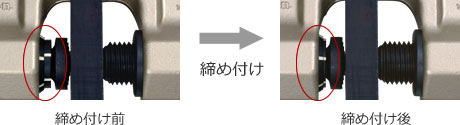

ねじ式クランプ

吊り上げ・吊り下げ・横引き・反転などあらゆる作業ができる万能型。

ねじ式クランプ
ねじ式クランプ　使用例

NETIS登録技術だから、加点が望める！

SBB型、SBb型、SBN型は、国土交通省により運用されるNETIS(新技術情報提供システム)に登録された技術を搭載しています。
施工者が活用すると、工事成績評定や総合評価方式の入札において加点の対象になります。

≫NETIS制度の詳細はこちら

仕様表

商品コード 286621 234737 234732 234687
クラス 0.5t 0.5t/万能型 0.5t/2穴SBB 0.75t2穴/PCA
メーカー スーパーツール スーパーツール イーグルクランプ 日本クランプ
型式 SJC0.5 SCC0.5 SBB-500 PCA-075
使用荷重 (ton) 0.5 0.5 0.5 0.75
開口部 (mm) 0～25 0～28 1～25 3～22
重量 (kg) 1.6 0.8 1.8 2.6
NETIS登録番号 ― ― KK-220010-A ―
商品コード 286630 234736 234682 234730 234731
クラス 1t 1t/万能型 1t/1穴SBN 1t/2穴SBB 1t/2穴SDC
メーカー スーパーツール スーパーツール イーグルクランプ イーグルクランプ スーパーツール
型式 SJC1 SCC1W SBN-1 SBB-1 SDC1N
使用荷重 (ton) 1 1 1 1 1
開口部 (mm) 0～40 50～100 1～30 0～40 0～40
重量 (kg) 2.6 6 3.8 4 3.4
NETIS登録番号 ― ― KK-220010-A KK-220010-A ―
商品コード 234738 234688 234683 234672 234689
クラス 1.5t/万能型 1.5t2穴/PCA型 2ｔ1穴/SBN 2t/2穴SBB 2.5t2穴/PCA型
メーカー スーパーツール 日本クランプ イーグルクランプ イーグルクランプ 日本クランプ
型式 SCC1.5 PCA-1.5 SBN-2 SBB-2 PCA-2.5
使用荷重 (ton) 1.5 1.5 2 2 2.5
開口部 (mm) 0～32 3～42 5～30 0～40 3～42
重量 (kg) 4 3.7 5.6 7.6 6.8
NETIS登録番号 ― ― KK-220010-A KK-220010-A ―
商品コード 234671 234740 234684 234665 234666 234695
クラス 3t/2穴
SBB		 3t/万能型 3t1穴/
SBN		 3t2穴
SDC		 3t2穴/
SDC-WN型		 3t2穴
ツイストカム
メーカー イーグル
クランプ		 スーパー
ツール		 イーグル
クランプ		 スーパー
ツール		 スーパー
ツール		 スーパー
ツール
型式 SBB-3 SCC3 SBN-3 SDC3N SDC3WN SDC3.2S
使用荷重 (ton) 3 3 3 3 3 3
開口部 (mm) 5～35 0～50 5～35 0～40 35～75 0～40
重量 (kg) 8.8 6 8.3 6.8 7.8 7
NETIS登録番号 KK-220010-A ― KK-220010-A ― ― ―
商品コード 234690 234660 234685 234670 234691
クラス 3.5t2穴PCA 5tSBb 5t1穴/SBN型 5t/2穴SBB 5t2穴/PCA型
メーカー 日本クランプ イーグルクランプ イーグルクランプ イーグルクランプ 日本クランプ
型式 PCA-3.5 SBb-5 SBN-5 SBB-5 PCA-5
使用荷重 (ton) 3.5 5 5 5 5
開口部 (mm) 9～55 40～80 10～40 10～40 14～55
重量 (kg) 7.8 24.5 13.8 14.3 11
NETIS登録番号 ― KK-220010-A KK-220010-A KK-220010-A ―

掲載は代表機種であり、納品される機械とは異なる場合がございます。
また、仕様はメーカー・年式により異なる場合がございます。

吊フック

軽量・コンパクト、取扱いも簡単な爪ハッカー

用途： 水平つり・運搬
適用部材： 鋼板・形鋼（大型H形鋼）・平鋼・鋼製梁・鉄骨・鉄矢板・鉄鋼構造物・鋼製枠・クレーンガーダー・クレーンビーム・パイプ等

吊りフック

仕様表

商品コード 234578
商品名 吊フック2t
メーカー イーグルクランプ
型式 EH-2
最大使用荷重 (ton) 2
開口部MAX (mm) 50
重量 (kg) 3

掲載は代表機種であり、納品される機械とは異なる場合がございます。
また、仕様はメーカー・年式により異なる場合がございます。

鉄鋼引張用無傷クランプ

鉄鋼引張り用無傷クランプ

目違い修正や部材引き寄せに使用する引張り専用、クランプ傷を残さない、無傷クランプ。
360度回転式吊り輪付き。

用途： 目違い修正・部材引き寄せ・肌付け・溶接・組立・位置決め・固定アイピース・引張ピース

仕様表

商品コード 234658 234659
商品名 引張り用無傷クランプ 1.5t 3.2t
メーカー イーグルクランプ イーグルクランプ
型式 SRN-1.6(1～30) SRN-3.2(1-40)
使用荷重 (ton) 0.32～1.6 0.64～3.2
有効板厚 (mm) 1～30 1～40
重量 (kg) 4.1 6.3
規定締付トルク (N・cm) 1,470 1,470

使用上の注意
※ 引っ張り荷重が大きすぎると歯形が付きます。
※ つり上げ、つり下げには使用できません。
※ ねじ式万力ではありませんので、万力として使用しないでください。

掲載は代表機種であり、納品される機械とは異なる場合がございます。
また、仕様はメーカー・年式により異なる場合がございます。

穴吊り用治具

穴吊り用治具

梁のフランジ部分のボルト穴を利用してつり上げる穴つり専用治具。

用途： 引き起こし・反転・つり上げ・フランジ部分吊り上げ
適用部材： 鉄骨・鉄矢板・鉄鋼構造物・鋼製枠鋼

仕様表

商品コード 234645 234646
商品名 穴吊り用クランプ 0.7t 0.75t
メーカー 日本クランプ イーグルクランプ
型式 RHP-700 SATO
使用荷重 (ton) 0.7 0.75
許容使用板厚 (mm) 10～25 5～35
許容使用穴径 (mm) 24～29 24～26
重量 (kg) 0.35 2.5
商品コード 234522 234510 234521 234548
商品名 穴つり用治具1.5t 穴つり用治具2t 穴つり用治具3t H鋼梁吊り具
横2t/縦3t
メーカー イーグル
クランプ		 イーグル
クランプ		 イーグル
クランプ		 大洋製器工業
型式 VLGRⅡ-1.5 VLGRⅡ-2 VLGRⅡ-3 KT-1
使用荷重 (ton) 1.5 2 3 横2/縦3
許容使用板厚 (mm) 9～50 9～50 10～70 ～20
許容使用穴径 (mm) 18～21 20～23 24～27 16
重量 (kg) 2.33 2.37 2.62 1.7

掲載は代表機種であり、納品される機械とは異なる場合がございます。
また、仕様はメーカー・年式により異なる場合がございます。
