トラックステップ

DXB-14

トラック荷台への昇降をサポート

あおり部分に取り付けて、安定した体勢でトラックへ昇降が可能です。
トラックへ昇降する際のトラブルを防止します。
おろした状態のあおりにも、取り付けが可能です。

脚の長さが調整可能

伸縮可能

脚が伸縮する構造で、段差・傾斜地などでの作業でほぼ水平を確保し、さまざまな高さのトラックに対応できます。
脚の伸縮調整は、工具不要で簡単です。

各機種の特長

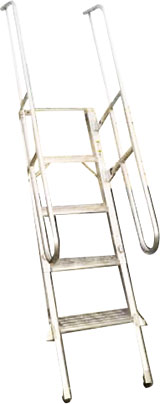

REG-Mの特長

トラックあおりでの作業に安定した作業スペースを確保

手摺と天板でより安全に昇降、踏み外しを防止

手摺と天板で安定した体勢で昇降し、天板で体の向きを変え、手摺につかまって、荷台へ乗り込むことが可能です。
事故原因となる背面昇降による踏み外しを防止し、安心して作業がおこなえます。
手摺と本体は一体式で、手摺をセットしなければ昇降できません。未セットによるトラブルを回避しています。荷物搭載時の回避場所にもなります。
手摺り高さは612mm。手摺は天板から飛び出さない仕様です。荷物を積んだ状態で、トラックに掛けることができます。

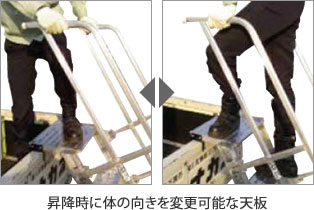

昇降時に体の向きを変更可能な天板天板から飛び出さない手摺り

1t~4tトラックまで使用可能、対象範囲が広い

く枠も2段階で伸縮

使用対象のトラックは1t~4t車。あおりを立てているとき、倒しているときのどちらでも設置可能です。
(1t車はあおり立て状態のみ使用可能)
脚だけでなく枠も2段階で伸縮するので、トラックの荷台高さに柔軟に対応できます。

設置・収納はワンタッチ

手摺の操作はワイヤーで折りたたみがワンタッチ。
天板はロックピン構造で設置・収納が簡単です。

ロックピン構造

DXB-14の特長

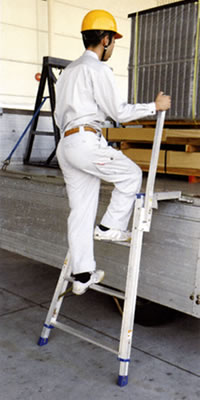

手がかり棒

手がかり棒で安定姿勢を補助

手がかり棒標準装備。安定した姿勢での昇降を補助します。

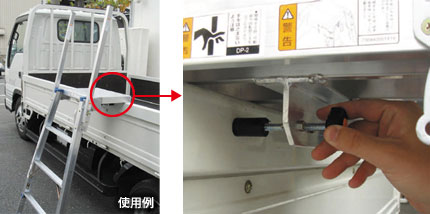

設置が簡単

取り付けは、工具を一切使わずにおこなえる固定用ボルトを使用。

固定用ボルト

仕様表

商品コード 287758 287759
商品名 トラック昇降ステップ1.4m トラック昇降ステップ1.4m手摺付
メーカー ピカコーポレイション ナカオ
メーカー名称 トラック昇降ステップDXB トラックライム
型式 DXB-14 REG-M
最大使用質量 (kg) 150
天板の高さ (m) 1,000~1,460 1,016~1,447
天板寸法 (mm) 500×341 400×300
段数 3 4
ステップ間隔 (mm) 302
ステップ伸縮 (mm) 275
ステップ幅 (mm) 43 150
設置寸法 (mm) 昇降面 745~861 834~1,083
長さ 657~779
全高 1,628~2,059
収納寸法 (mm) 745 703
1,783
175 187
脚伸縮 (mm) 伸縮長 約460 348
ピッチ 25 20
手摺高さ (mm) 612
質量 (kg) 9.5 14
材質 アルミ合金

REG-M適用車種

各車両 平均高さ あおりを倒した状態  平均高さ (mm) あおり立て状態 平均高さ (mm)
1tトラック 1,057
2tトラック 885 1,265
4tトラック 1,085 1,480

※ 車種、形式、使用状況によって設置できない場合がございます。
