延線ボールのレンタル
効率の良い延線作業を実現

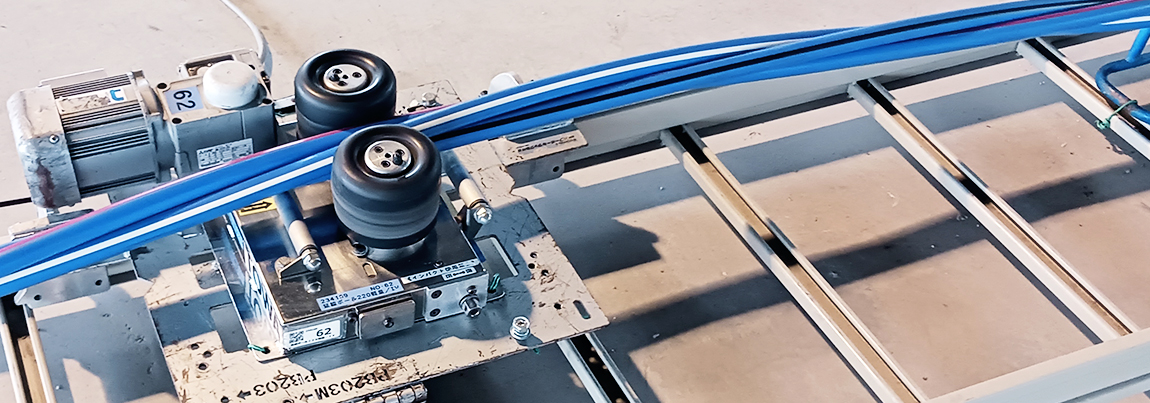

ケーブル敷設時、ウィンチの牽引だけでは過剰な負担がかかり危険です。延線ボールは、エアボールの高いグリップ力でケーブルを送り出し、曲がり・上り・下りに関わらず、8の字をかかずに効率の良い延線が可能。中間でケーブルを送り出すことで無理な力がかかる危険性を解消します。
ボールがケーブルを面で包み込むため、一点に力を集中させることなく強い送り出し力が得られ、ケーブルに優しい延線が可能です。

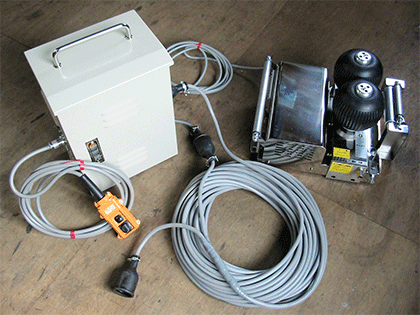

インバータ制御式

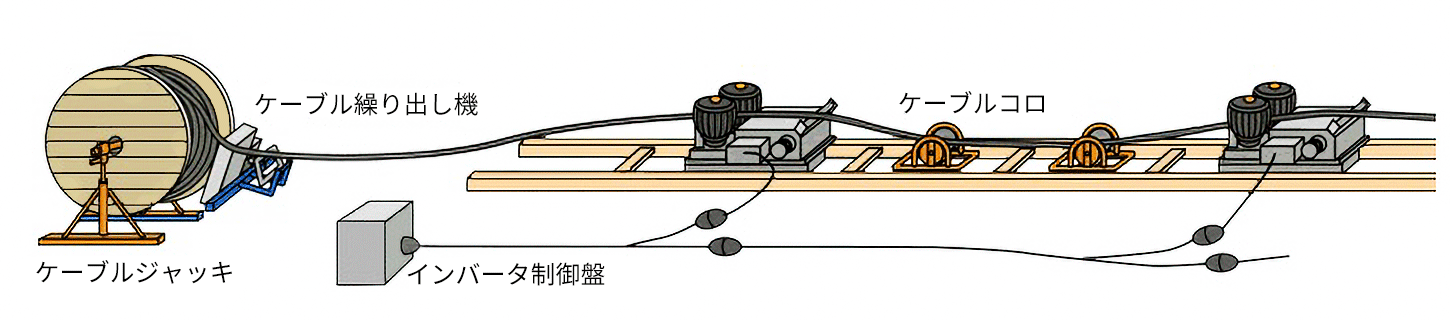

インバータ制御盤を使用することで、一箇所で全体のスピードが制御でき延線作業が効率よくおこなえます。一括制御による延線ボールの連動送り出し工法は、バックテンションを軽減しながら敷設します。延線ボールを分散配置し連動でケーブルを送り出す事で、曲がり・立ち上げの多い経路も一定の力と速度で安全にケーブルを敷設します。
※ 連結台数は使用インバータによって異なります。詳しくはインバータ制御盤仕様表をご覧ください。
機種の特徴

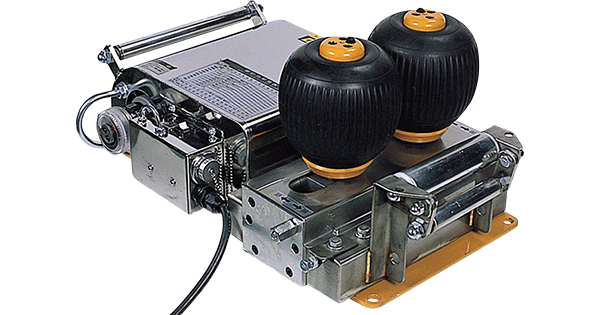

220S/IV (234171)

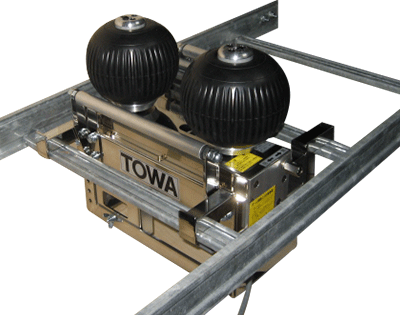

コンパクトボディで多段ラックにも対応。ラックの子桁に収まります。

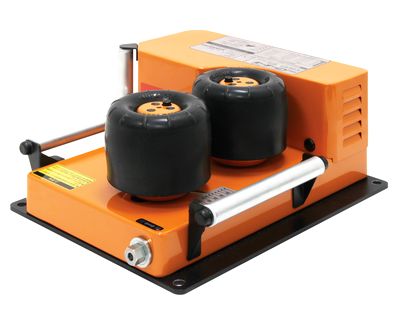

パワーボール203軽量/IV(235057)
敷設ルートの狭い場所、多段ラックの間隔が狭い場所に最適です。

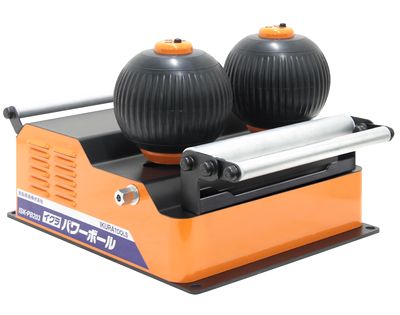

パワーボール203/IV(235055)
太いケーブルを高いグリップ力で楽々送り出し。

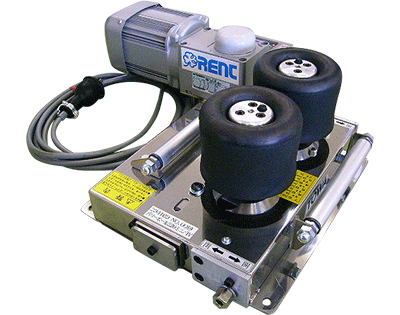

220軽量/IV (234169)
高さ167mm。ラック高さが狭い現場に最適です。φ65以下のケーブルに適用。

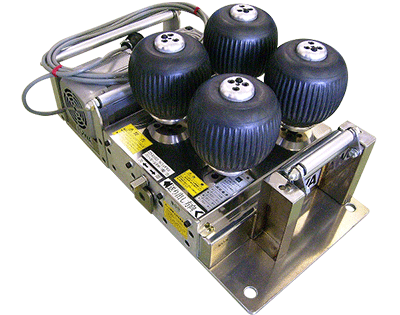

400/4駆/IV(234162)
管路の出入口やハンドホール内およびドラムからの送り出しに最適です。
仕様表
| 商品コード | 234171 | 235057 | 235055 | 234169 |
|---|---|---|---|---|
| 商品名 | 延線ボール220S/IV | パワーボール203軽量/IV | パワーボール203/IV | 延線ボール 220軽量/IV |
| メーカー | 東和サプライ | 育良精機 | 育良精機 | 東和サプライ |
| 型式 | TTB-230-OPⅡ | ISK-PB203M | ISK-PB203 | TTB-mini-OP/100 |
| 最大送り出し力(kN[kgf]) | 2.16[220] | 1.96[200] | 1.96[200] | 2.16[220] |
| 送り速度 (m/min) 50/60Hz | 3.7～16.1/ 4.4～19.3 |
4.2～20 (35～120Hz) |
3.7～20 (35～120Hz) |
3.7～16.1/ 4.4～19.3 |
| モートル | 三相200V 200W | 三相200V 200W | 三相200V 200W | 三相200V 200W |
| 適用ケーブル外形 (mm) | φ1～100 | φ1～65 | φ1～100 | φ1～65 |
| 寸法(mm)W×L×H | 380×260×400 | 414×352×158 | 376×442×270 | 400×741×167 |
| 質量 (kg) | 24 | 18 | 26 | 18 |
| 備考 | ― | 過負荷防止機能付 | 過負荷防止機能付 | ― |
| 商品コード | 234166 | 234161 | 234162 |
|---|---|---|---|
| 商品名 | 延線ボール220/IV | 延線ボール400/IV | 延線ボール400/4駆/IV |
| メーカー | 東和サプライ | 東和サプライ | 東和サプライ |
| 型式 | TMD-220-OP | TTB-250-OP | TMD-400-4WD |
| 最大送り出し力(kN[kgf]) | 2.16[220] | 3.92[400] | 光ケーブル1.96[220] 動力ケーブル3.92[400] |
| 送り速度 (m/min) 50/60Hz | 3.7～16.1/4.4～19.3 | 4.0～16.5/4.8～20.0 | 3.7～16.1/4.4～19.3 |
| モートル | 三相200V 200W | 三相200V 400W | 三相200V 400W |
| 適用ケーブル外形 (mm) | φ1～100 | φ1～160 | φ1～100 |
| 寸法(mm)W×L×H | 400×570×270 | 530×480×375 | 400×700×290 |
| 質量 (kg) | 26 | 52 | 48 |
掲載は代表機種であり、納品される機械とは異なる場合がございます。
また、仕様はメーカー・年式により異なる場合がございます。
関連商品
インバータ制御盤仕様表
| 商品コード | 234116 | 234167 | 234168 |
|---|---|---|---|
| 商品名 | パワーボール用 インバーター3.7kW |
延線ボール用 インバーター3.7kW |
延線ボール用 インバーター0.75kW |
| メーカー | 育良精機 | 東和サプライ | 東和サプライ |
| メーカー名称 | インバータボックス | インバーター制御盤 | インバーター制御盤 |
| 型式 | ISK-V200 | IV三相200V/3.7kW | IV単相100V/0.75kW |
| 電源 (V) | 三相200 50/60Hz | 三相200 | 単相100 |
| 出力電圧 (V) | 三相200 | ― | ― |
| 容量 (kW) | 3.7 | 3.7 | 0.75 |
| 送り速度調整範囲 (Hz) | 35～120 | ― | ― |
| 外形寸法：W×L×H (mm) | 192×300×470 | ― | ― |
| 入力ケーブル (m) | 3 | ― | ― |
| 質量 (kg) | 12.5 | ― | ― |
| 付属品 | コントローラー | コントローラー | コントローラー |
| 接続可能台数 (適用延線ボール機種) |
18台(235057、235055) | 18台 (234171、234169、234166） |
3台 (234171、234169、234166) |
| 9台(234161、234162) | 1台(234161、234162) |
掲載は代表機種であり、納品される機械とは異なる場合がございます。
また、仕様はメーカー・年式により異なる場合がございます。
| 商品コード | 商品名 | 適用機種 |
|---|---|---|
| 235052 | 延線ボール用 延長コード1m |
234171、234169、234166 |
| 235054 | 延線ボール用 延長コード25m |
234171、234169、234166、234161、234162 |
| 235056 | パワーボール 203用ラック取付架台 |
235057、235055、234166 |
100Vタイプ
無段階変速だから任意の速度が選べ、送り出し機との速度調節が可能。また、正逆転可能なため、送りすぎの調節も簡単におこなうことができます。
仕様表
| 商品コード | 234165 |
|---|---|
| 商品名 | パワーボール180/100V |
| メーカー | 育良精機 |
| 型式 | ISK-PB180 |
| 最大送り出し力 (kN) | 1.76(180KGF) |
| 送り速度 (m/min) 50/60Hz | 3.7～16.1/4.4～19.3 |
| モートル | 単相100V、250W |
| 適用ケーブル外形 (mm) | φ1～100 |
| 寸法：W×L×H (mm) | 346×580×258 |
| 質量 (kg) | 33 |
※付属品 ラチェットスパナ、空気入れ、コントローラー
掲載は代表機種であり、納品される機械とは異なる場合がございます。
また、仕様はメーカー・年式により異なる場合がございます。
