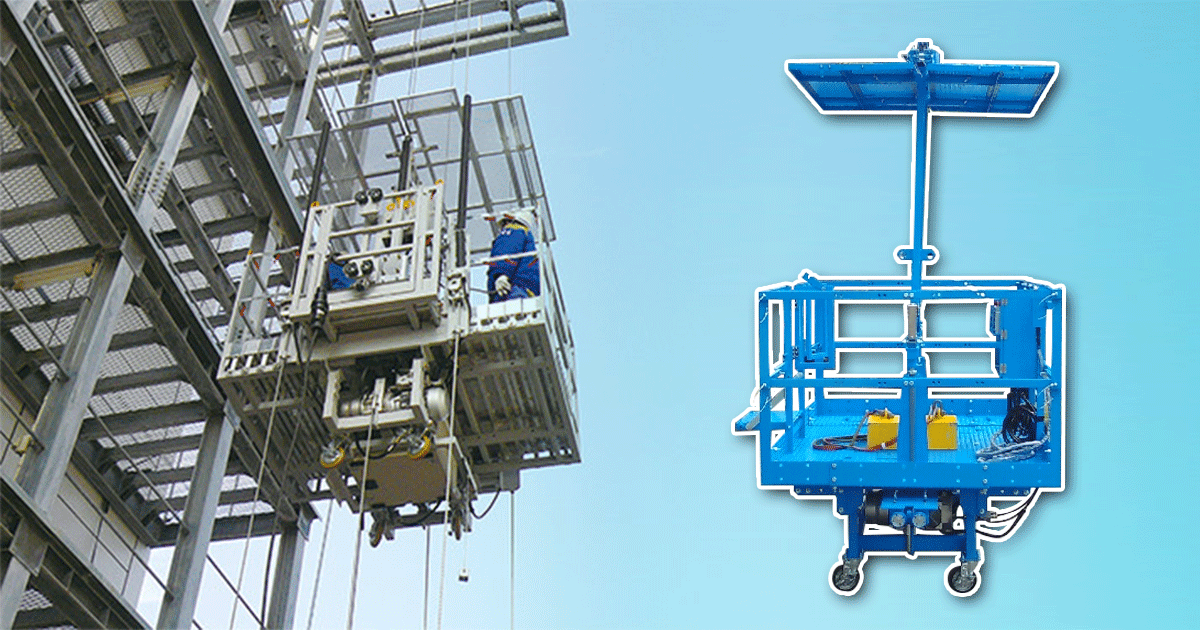

エレベータ据付工事用ゴンドラ

仕様表

商品コード	174000	174001
商品名	エレベータ据付工事用ゴンドラ150ｍ/3段階	エレベータ据付工事用ゴンドラ150ｍ/4段階
メーカー	日本ビソー	日本ビソー
型式	SEW-210ZBH13	SEW-210ZBH13
積載荷重(kg)［N］	300［2,940］	300［2,940］
昇降揚程(m)	150	150
昇降速度(m/min)	11(50Hz)/13.5(60Hz)	11(50Hz)/13.5(60Hz)
昇降電動機(kW)	1.5×2	1.5×2
昇降制動機	電磁ブレーキ及び下降速度制御装置	電磁ブレーキ及び下降速度制御装置
主電源	三相 200/220V 50/60Hz	三相 200/220V 50/60Hz
吊ワイヤロープ	構成：SP4×F(40) 破壊力：78.5kN/本(8,000kg/本) φ10×2本	構成：SP4×F(40) 破壊力：78.5kN/本(8,000kg/本) φ10×2本
ガイドワイヤロープ	構成：SP4×F(40) 破壊力：78.5kN/本(8,000kg/本) φ10×2本	構成：SP4×F(40) 破壊力：78.5kN/本(8,000kg/本) φ10×2本
総重量(kg)	約627(ワイヤロープ含まず)	約658(ワイヤロープ含まず)
最小(格納)サイズ (mm) L×W×H	1,400×750×2,474 ※ハネダシ床板展開時は幅1,035	1,400×750×2,474 ※ハネダシ床板展開時は幅1,035
中間サイズ 1(mm) L×W×H	1,400×1,150×2,474 ※ハネダシ床板展開時は幅1,435	1,400×1,150×2,824 ※ハネダシ床板展開時は幅1,435
中間サイズ 2(mm) L×W×H	―	1,806×1,400×2,824 ※ハネダシ床板展開時は幅1,685
最大サイズ(mm) L×W×H	2,100×1,400×2,474 ※ハネダシ床板展開時は幅1,685	2,100×1,400×2,824 ※ハネダシ床板展開時は幅1,685
給電方式	キャブタイヤケーブル給電	キャブタイヤケーブル給電

※1 本ゴンドラから溶接用電源として単相200V75Aを使用することが出来ます。(ゴンドラ昇降時は使用不可)
※2 ゴンドラ操作はゴンドラ取扱い業務特別教育修了した者でなければ出来ません。
※3 ゴンドラ検査証の有効期限を更新を受けようとするものは性能検査を受ける必要があります。(年1回)
※4 ゴンドラを使用して作業を行うときは、その日の作業を開始する前に点検をおこなわなければなりません。
※5 定期自主検査1月以内ごとに1回、定期に自主検査をおこなわなければなりません。
　　ただし、1月を越える期間使用しないゴンドラはこの限りではありません。

掲載は代表機種であり、納品される機械とは異なる場合がございます。
また、仕様はメーカー・年式により異なる場合がございます。
