システム台車・棚台車

LINE UP

システム台車

資材に合わせてサイズを調節でき、移動や保管など多目的にご使用いただけます。

WB-6EM

WB-6EM 組み立て例

資材に合わせて組み合わせ自由なシステム台車
長さの変わるフレームと、さまざまな長さの連結棒を組み合わせることにより、台車のサイズが自在になります。フレームを繋ぐ連結棒には、単管パイプなどを使用します。
※連結棒は、お客様にてご手配ください。
1フレームの耐荷重は400kg。フレーム数は変更できますので、積載重量も増減できます。

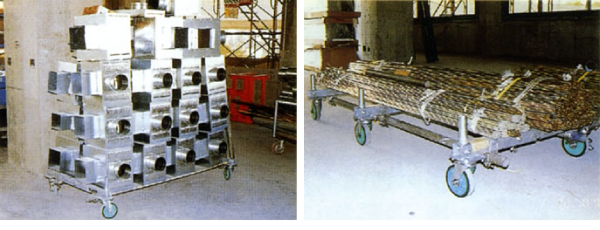

WB-6EM 使用例

軽量・コンパクト
軽量・コンパクトだから、現場への持ち運びが簡単。フレーム最小幅700mmのため、建設現場ドア(900mm)も通過できます。建設現場の資材の運搬・ストックヤードとして活躍します。

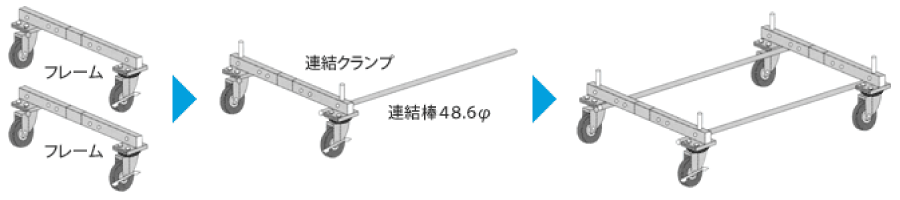

組み立て方法
レンチ(17mm)ひとつで、台車を編成するフレームと連結棒が接続できます。

WB-6EM 組み立て方法

S1-130

S1-130

布板の取り付けが可能
布板を利用すれば、用途は無限に広がります(布板サイズ:1,200~1,900mm)。台車長さは、1,340~2,080mmまで自由調節。長さ調節のロックはクサビ方式なので、ワンタッチで簡単に完了します。

S1-130 押手は折りたたみ可能

押手は折りたたみ可能
四方に計4本ある押手部分は、可倒式のため利用場面に合わせて倒して使用できます。また、全ての押手を倒してしまえば、積み重ねが可能です。先端のハンドル部は収納できるため、荷物の積み降ろし時など、邪魔になりません。

仕様表

商品コード 240976 240970 240971
商品名 システム台車 パイプ台車 パイプ台車
ウレタン
キャスター仕様
メーカー 日下部機械 マルサ マルサ
型式 WB-6EM S1-130 S1-130
荷台幅 (mm) 700~1,000 900 900
荷台長さ (mm) 300~4,000 1,340~2,080 1,340~2,080
最大積載荷重 (kg) 800(2フレーム時)
1,200(3フレーム時)
1,600(4フレーム時)
800 800
キャスター径 (mm) 150 130 130
床高さ (mm) 279 279
押手高さ(mm) 569 569
自重 (kg) 12(1フレーム) 51 51
使用可能連結棒 ※ 足場単管φ48.6mm、
配管用鋼管40A
備考 2フレーム1セットにてレンタル ウレタンキャスター(緑)

※連結棒(単管)はお客様での手配となります。

掲載は代表機種であり、納品される機械とは異なる場合がございます。
また、仕様はメーカー・年式により異なる場合がございます。

商品コード 240974 240969 240972
商品名 パイプ台車
800kg
ストッパー付
パイプ台車

ウレタンキャスターφ150

パイプ台車
クリーン
ルーム
メーカー マルサ マルサ マルサ
型式 S1-130 S1-150 S1-130
荷台幅 (mm) 900 900 900
荷台長さ (mm) 1,340~2,080 1,340~2,080 1,340~2,080
最大積載荷重 (kg) 800 800 800
キャスター径 (mm) 130 150 130
床高さ (mm) 279 300 279
押手高さ(mm) 569 569 569
自重 (kg) 51 51 51
使用可能連結棒 ※
備考 キャスター旋回ストッパー付 ウレタン(緑)
旋回ストッパー付
クリーンルーム用

※連結棒(単管)はお客様での手配となります。

掲載は代表機種であり、納品される機械とは異なる場合がございます。
また、仕様はメーカー・年式により異なる場合がございます。

関連商品

商品コード 商品名 備考
286670 パイプ台車用手すり枠
286680 パイプ台車用ハシゴ
286682 パイプ台車用布板240 台車1台に240、500各1枚必要
286685 パイプ台車用布板500 台車1台に240、500各1枚必要
286681 パイプ台車用2段ソケット 2段台車として使用時(上段積載荷重:100kg)



棚台車

材料や部品、工具などの整理に

作業場までラクラク移動できます。
棚板を外せば、折りたたんで積み重ねができるので、保管場所を取りません。
Mini TANAR1200は小回り抜群のコンパクトタイプ。
KT-1850N4は、錆にも強い溶融亜鉛メッキ製です。

棚台車 材料や部品、工具などの整理に

仕様表

商品コード 240978 240975 240977
商品名 棚台車1200 棚台車 棚台車
ウレタンキャスター付
メーカー マルサ 神戸車輌製作所 神戸車輌製作所
型式 Mini TANAR1200 KT-1850N4 KT-1850N4
寸法(mm) 全長×全幅×全高 1,320×660×1,210 2,003×660×1,615 2,003×660×1,615
棚間隔(mm) 上段:400/下段:500 470・420 470・420
鋼製布板(mm) 500×1,219 500×1,829 500×1,829
最大積載荷重 (kg) 静止時各段:150以下
移動時各段:75以下
250 250
キャスター径 (mm) 150 150
キャスター種類 ゴム ゴム ウレタン(赤または緑)
本体自重 (kg) 34 61 61
布板自重 (kg) 52 (13×4枚) 52 (13×4枚)
総重量 (kg) 64 113 113

掲載は代表機種であり、納品される機械とは異なる場合がございます。
また、仕様はメーカー・年式により異なる場合がございます。

寸法図(mm)

棚台車 寸法図
棚台車 寸法図

関連商品

商品コード 商品

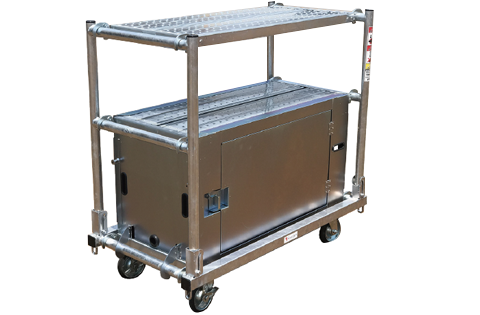

240979 棚台車1200用パネルボックス


貴重品の保管、材料や工具の収納に最適。
南京錠を取り付けられる仕様なので、電動工具などの一時保管に便利です。

棚台車 寸法図

パレット台車

フォークリフトの進入できない狭い通路で効果的

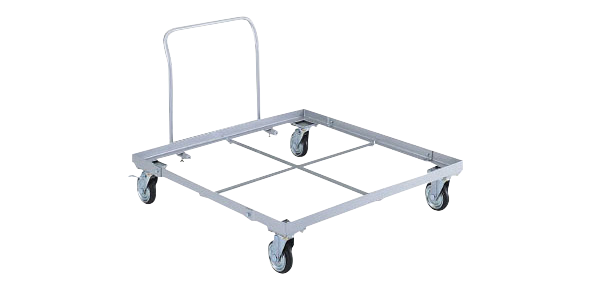

パレットをそのまま載せて運べるパレット台車です。

パレット台車

仕様表

商品コード 240980
商品名 パレット台車
メーカー トラスコ中山
型式 PLK-1111A
ハンドル型式 PLK-H
均等荷重 (kg) ※ 300
最大静荷重(kg) 500
間口×奥行 (mm) 1,100×1,100
質量(kg) 26

※ハンドル使用時耐荷重

掲載は代表機種であり、納品される機械とは異なる場合がございます。
また、仕様はメーカー・年式により異なる場合がございます。

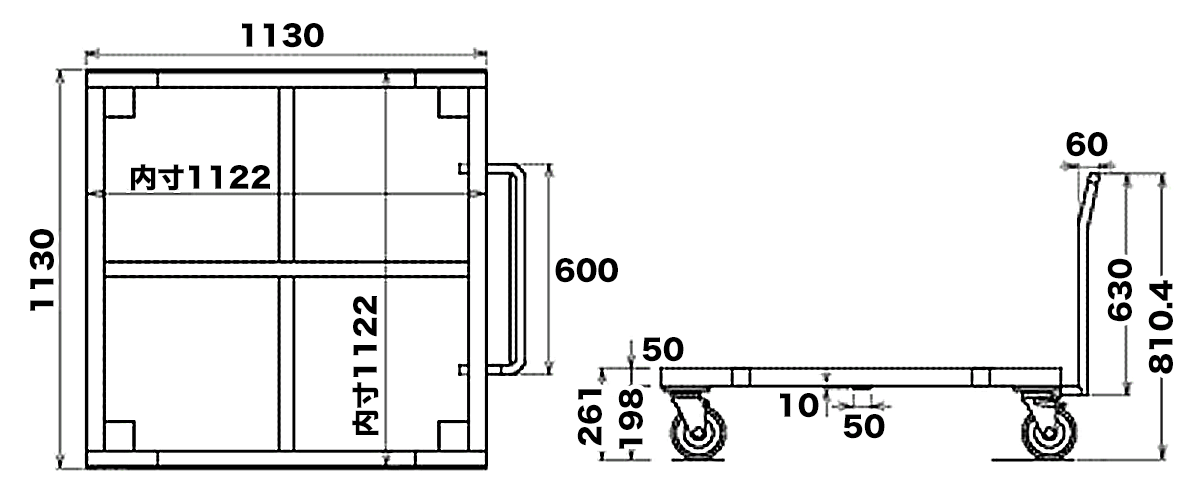

寸法図(mm)

パレット台車 寸法図
