重量物運搬用
電動ローラー

電動駆動による
自走搬送で
重量物運搬作業の
省力化・効率化を実現



自走搬送で省力化

重量物運搬用電動ローラー 自走搬送で省力化

電動駆動で、けん引動力は不要のため、搬送作業の合理化・省力化を実現します。
操作は前進・後進を押しボタン式によりワンマン作業が可能です。

けん引装置が要らないから工程を効率化

重量物運搬用電動ローラー けん引装置が要らない

電動でローラーが自走するので、けん引装置を使用せず、重量物の搬送がおこなえます。
駆動装置のないローラーは、ウインチなどでけん引して運搬するため、アンカーを打つなど、固定の必要がありました。
電動ローラーは、アンカーが打てない、けん引装置を固定する場所が無い現場での問題を解消、けん引装置を設置する手間が省け、工程の効率化を実現します。

2台連動操作も可能

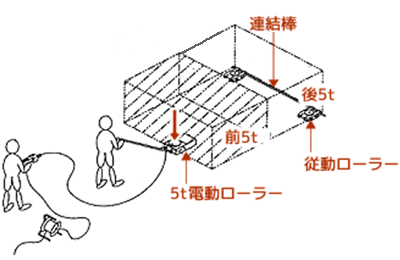

■使用例1 総重量10tの搬送

5t電動ローラー1台+従動ローラー2台

※1

重量物運搬用電動ローラー 例1

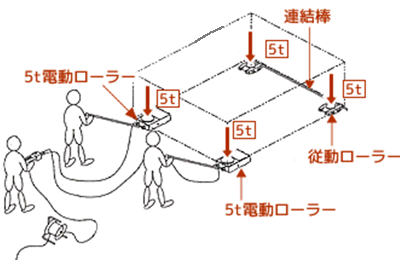

■使用例2 総重量20tの搬送

5t電動ローラー2台+従動ローラー2台

※2

重量物運搬用電動ローラー 例2

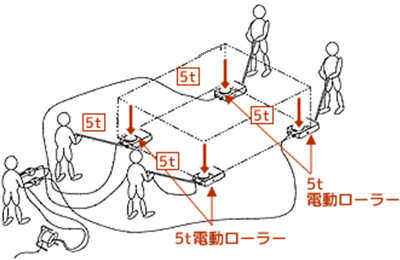

■使用例3 総重量20tの搬送

5t電動ローラー4台

※3

重量物運搬用電動ローラー 例3

※1 総重量10t(均等荷重)の移動物の前半分の重量が電動ローラーにかかる事を想定して、「耐荷重5t、最大運搬総重量10t」という表示になっております。
※2 常に電動ローラー2台に荷重がかかるようにしてください。
※3 常に電動ローラー4台に荷重がかかるようにしてください。

クリーンな現場にも対応する2つのラインナップ

錆や汚れに強いメッキ仕様、床の汚れを防ぎ、優れた防振性のウレタンローラーです。

FJ型

・5t/8t/10t

・駆動装置一体型

・クロームメッキ仕様

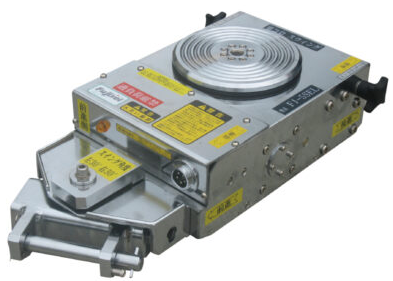

重量物運搬用電動ローラー FJ型

CWDP型

・5t/10t

・駆動装置脱着型

・合金メッキ仕様

・スピードコンロトール機能

重量物運搬用電動ローラー CWDP型(カツヤマキカイ)

さまざまな重量物搬送で活躍します

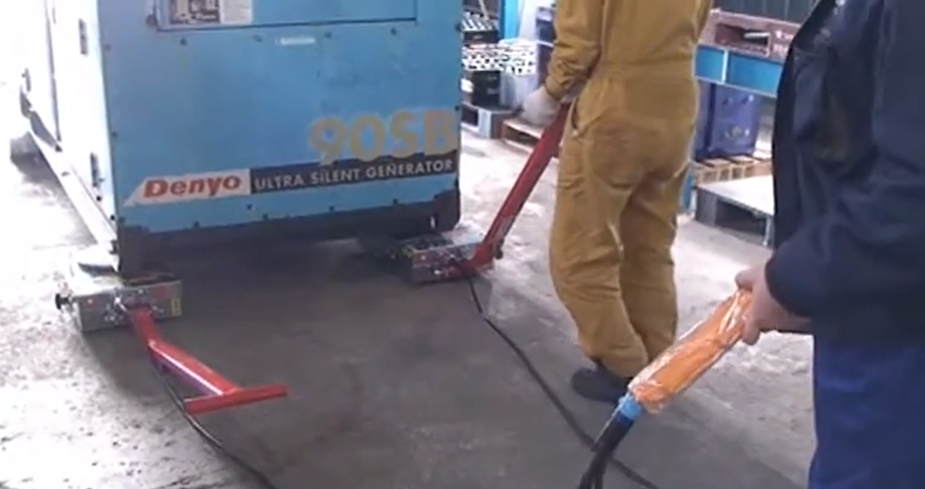

重量物運搬用電動ローラー 使用風景

・工場内レイアウト変更
・大型トランス、ボイラ、冷暖房装置、
 プレス機、旋盤、研磨機、コンテナなど
 各種重量物搬入・搬出作業

仕様表・概要

仕様表



商品コード 295385 295382 295388
商品名 電動ローラー
5t/フジセイ
電動駆動式ローラー5t 電動ローラー
8t/フジセイ
メーカー 藤誠 カツヤマキカイ 藤誠
型式 FJ-5EL ローラー:CWDP-5U
駆動装置:CWDP-5UESV
FJ-8WEL
最大能力 (kg) 5,000 5,000 8,000
電源 (V) 単相100 単相100 単相100
走行速度 (m/min)※ 前進2.6/後進2.4 2.0~2.4 前進3.2/後進2.9
モーター仕様 整流子230W 三相、4P、200W 整流子510W
定格時間 (分) 15(3.5A)
自重 (kg) 47 ローラー:約27
駆動装置:約24
80



商品コード 295391 295386
商品名 電動ローラー
10t/フジセイ
電動駆動式ローラー10t
メーカー 藤誠 カツヤマキカイ
型式 FJ-10NEL ローラー:CWDP-10U
駆動装置:CWDP-10UEV
最大能力 (kg) 10,000 10,000
電源 (V) 単相100 三相200/220
走行速度 (m/min)※ 前進2.6/後進2.4 1.6~3.2
モーター仕様 整流子510W 三相、4P、400W
定格時間 (分) 15(2.5A)
自重 (kg) 115 ローラー:約49
駆動装置:約34



操作方法:押しボタンスイッチローラー素材:ウレタン

※無負荷時。重量によって異なります。

<FJ型>

標準セット内容:ローラー本体2台、ハンドル2本、リモコンケーブル1連×2本・2連1本、電源コード3m、コネクターコード5m

<CWDP型>

表面仕上げ:フレーム合金メッキ処理(モーター部は塗装)

ブレーキ装置:モーター内蔵電磁ブレーキ

標準セット内容:ローラー本体2台、ハンドル2本、リモコンケーブル5m、電源コード(5t:10m、10t:30m)、コネクターコード5m

寸法図



FJ型

商品コード 295385 295388 295391
商品名 電動ローラー 5t/フジセイ 8t/フジセイ 10t/フジセイ
メーカー 藤誠 藤誠 藤誠
型式 FJ-5EL FJ-8WEL FJ-10NEL
全幅:W (mm) 356 428 496
全長:L (mm) 475 675 683
全高:H (mm) 160 160 200
A (mm) M20 M20 M20
B (mm) φ200 φ270 φ250
C (mm) 110 110 110
D (mm) φ23 φ23 φ23
駆動ローラー (mm) φ100×L165 φ100×L229 φ150×L250
リアローラー (mm) φ50×L210 φ110×L204 φ75×L300



重量物運搬用電動ローラー FJ型寸法図

CWDP型

商品コード 295382 295386
商品名 電動駆動式ローラー 5t 10t
メーカー カツヤマキカイ カツヤマキカイ
フレームR (mm) 232 423
フレームK (mm) 440 450
フレームP (mm) 380 390
フレームH (mm) 154 192.6
フレームg (mm) 20 20
ローラー個数 2 4
ローラーφd (mm) 105 105
ローラーB (mm) 120 120
ターンテーブルφD (mm) 180 240
ターンテーブルt (mm) 9 9
ターンテーブル ボルト穴M M20 M20
駆動装置 全幅:A (mm) 452 715
駆動装置 全長:E (mm) 440 512
駆動装置 C (mm) 186 240
駆動装置 U (mm) 128 165.3
駆動装置 G (mm) 15 16.7

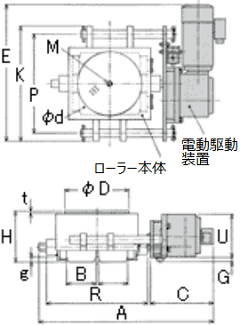

重量物運搬用電動ローラー CWDP型寸法図

関連商品



商品コード 商品名 適用機種
295384 従動ローラー5t/160/メッキ FJ-5EL
295389 従動ローラー8t/160/メッキ FJ-8WEL
295392 従動ローラー10t/200/フジセイ FJ-10NEL
295383 電動ローラー5t用制御盤 CWDP-5U
295387 電動ローラー10t用制御盤 CWDP-10U



従動ローラー

重量物運搬用電動ローラー 従動ローラー
