ウェッジジャッキ

横にずらす、
隙間をつくる
重量物移設の省力化、
効率化を実現します

ウェッジジャッキは、1台で重量物の「横押し作業」「持ち上げ作業」2通りの作業が可能な重量物の微調整機材です。

バールで何度も動かす重労働や、隙間作り、横にずらすなど重機を用いる移設を省力化。作業効率を向上させます。

ウェッジジャッキ パワーウェッジ スクリューウェッジ

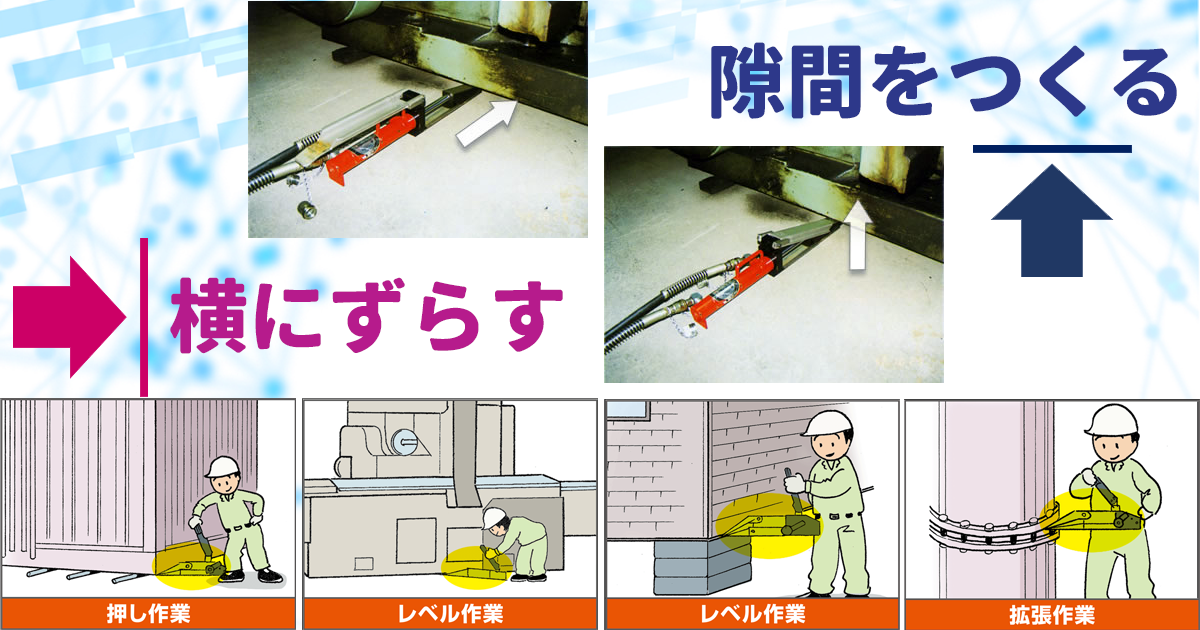

横にずらす

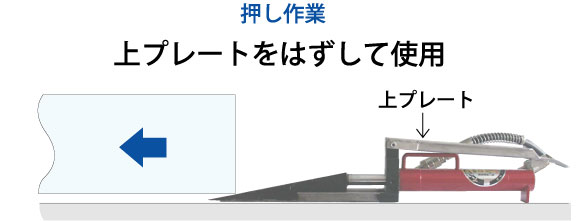

油圧やネジ機構のパワーで、従来のバール操作とは異なり、床面を傷つけないスマートな横押しを可能とします。
反力受けが不要なので、横押し作業の効率が上がります。

ウェッジジャッキ作業、横にずらす

隙間をつくる

爪付ジャッキの爪を入れることができない時や、レベル出し、開口作業時に、わずかな隙間から持ち上げて隙間を作ります。

ウェッジジャッキ、隙間をつくる作業

現場に合わせて
選べるラインナップ

狭い所も楽々、回転ハンドル式ウェッジ

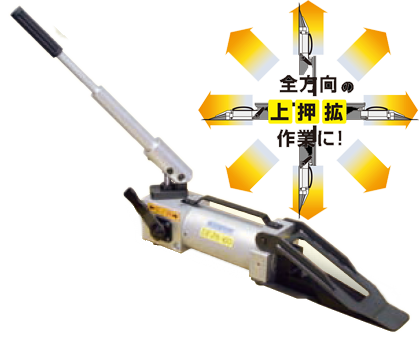

回転ハンドル式油圧ウェッジジャッキ

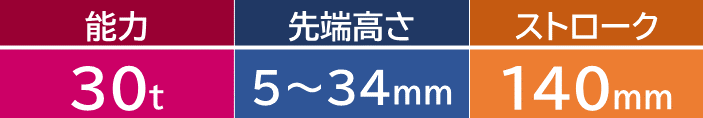

回転ハンドル式油圧ウェッジジャッキ 能力

特殊アルミ合金を併用し、軽量かつ強靭で耐久性に富んだウェッジ式油圧ジャッキです。

コンパクトかつ360度回転ハンドルで、隙間のない狭い場所でも楽々操作。全方向の上げる、押す、拡げる作業に活躍します。

分離式で離れて操作できるパワーウェッジ

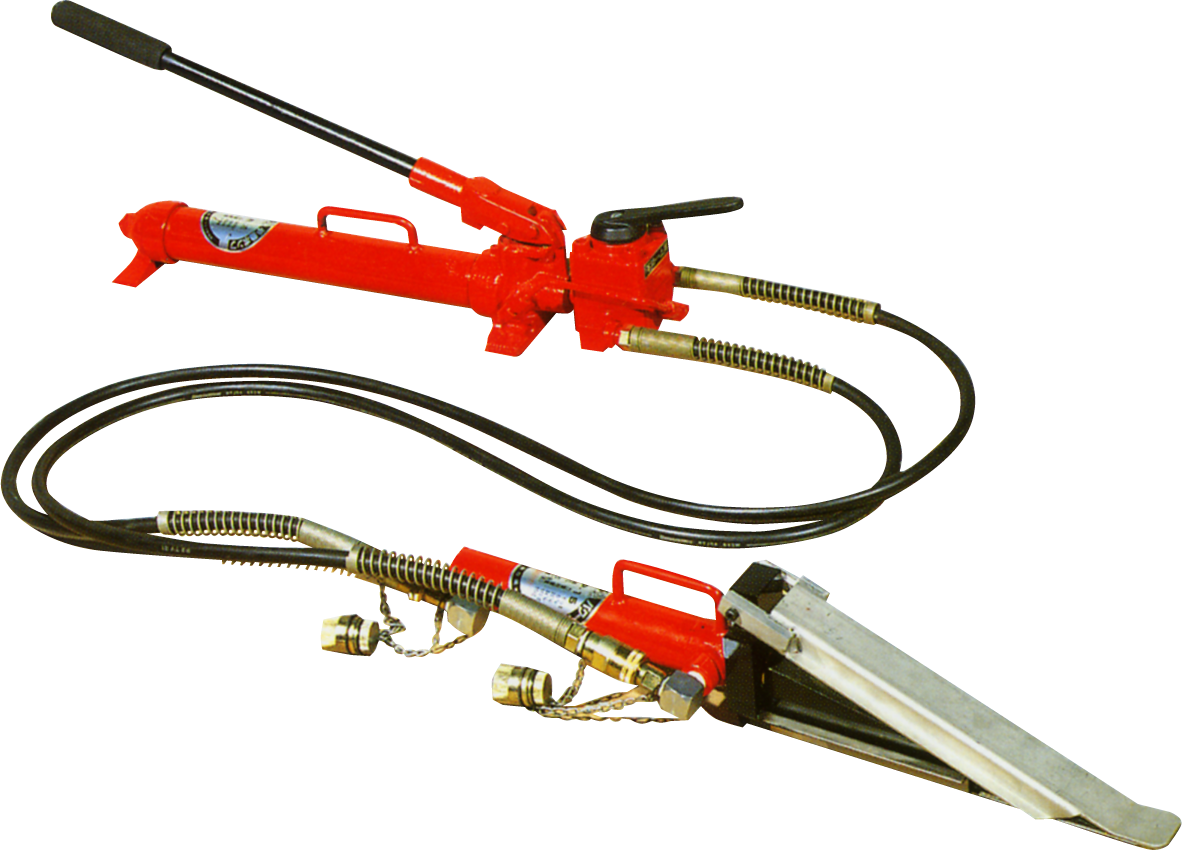

パワーウェッジ

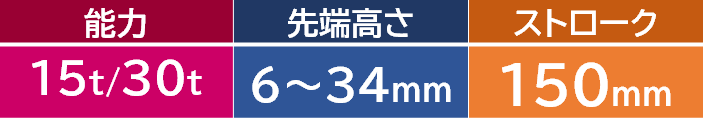

パワーウェッジ 能力

油圧ポンプは分離式で操作箇所を調整することができます。

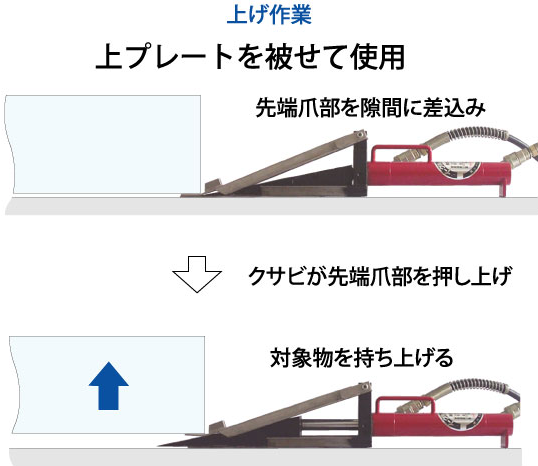

上げ作業では、わずか6ミリの隙間から34ミリまで持ち上げ、ジャッキアップに必要な隙間を作り出します。

複動シリンダなので下降時の微調整ができて安全です。

ネジ機構で微調整しやすいスクリューウェッジ

スクリューウェッジ

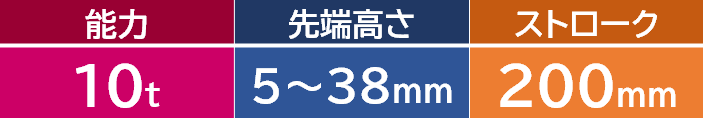

スクリューーウェッジ 能力

ネジ送りのため、微調整に最適。

持ち上げ作業は最小5mmの隙間から対応し、ストロークも200mmと広い範囲で対応します。

仕様表・概要

仕様表

商品コード 234868 234920 234919 234981
商品名 回転ハンドル式ウェッジ30t パワーウェッジ30t パワーウェッジ15t スクリューウェッジ10t
メーカー ダイキ 今野製作所 今野製作所 藤誠
型式 DFJS-60 KP-35 KP-15 FJ-10SWE
能力 (t) 30 30 15 10
ウェッジ先端高さ (mm) 5~34 6~34 6~34 5~38
ウェッジ幅 (mm) 62 53 43 70
ストローク(mm) 140 150 150 200
全長(mm) 550 677 629 650
質量 (kg) 11.2 35 30 11

掲載は代表機種であり、納品される機械とは異なる場合がございます。
また、仕様はメーカー・年式により異なる場合がございます。

寸法図

スクリューウェッジ寸法図
