ガードレール支柱引抜機
カンヌッキ

ガードレール支柱を
スマートに
効率良く引き抜き



カンヌッキは配管のメンテナンスの機材をガードレールの支柱の引き抜きに応用して開発された機材です。
ガードレールの支柱の引き抜きは、はつる場合は騒音、専用機材では道路を占有するほど大掛かりであることなどの課題がありました。カンヌッキは支柱をセットする本体を油圧ポンプで操作するコンパクトな機材構成で、騒音もなく、効率的な引き抜き作業を実現します。

静音

手動油圧ポンプ、電動油圧ポンプで動作するので、ハツリ音やエンジン音のような騒音がない。

コンパクト

運搬から設置・作業まで手軽におこなえ、大がかりな機材を使用するときのような手間はなし。 狭い場所でも安心です。

作業効率アップ



対象の支柱へのセットは簡単。

セット後は、電動もしくは手動油圧ポンプの操作で効率良く引き抜き、 作業時間を短縮します。

曲がっていても大丈夫

支柱をつかむチャックは外つかみ、内つかみをご用意しております。
基本は外つかみとなりますが、曲がっているなど、外側からつかめない場合には内つかみチャックが適しています。対象の支柱の状況に応じて選定ください。

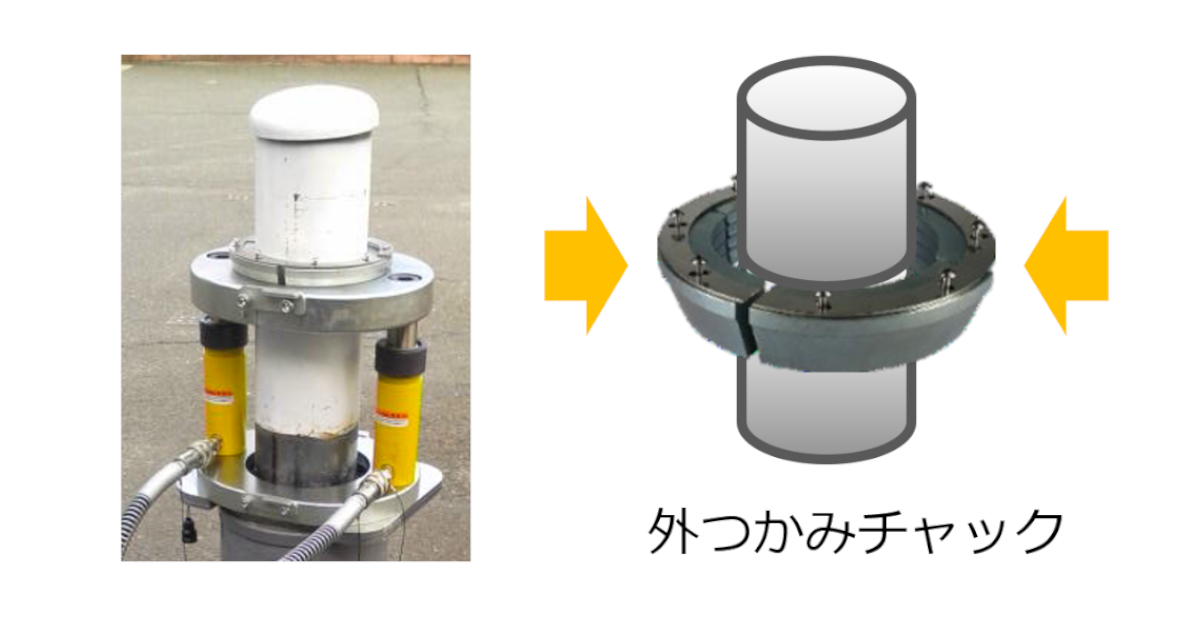

カンヌッキ 外つかみチャック

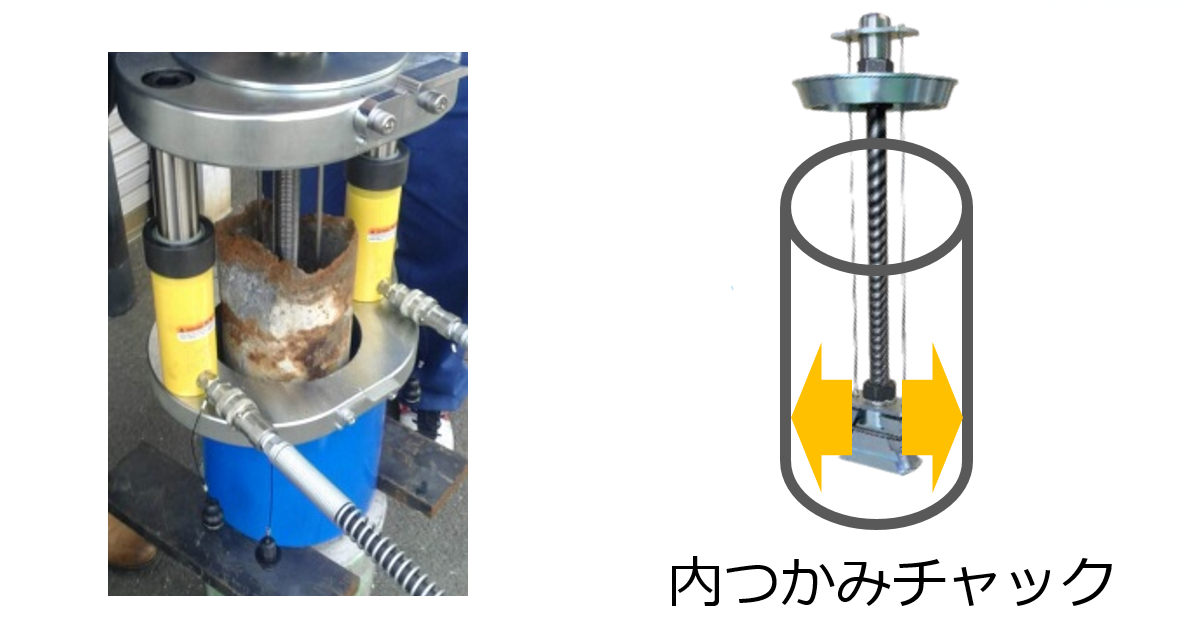

カンヌッキ 内つかみチャック

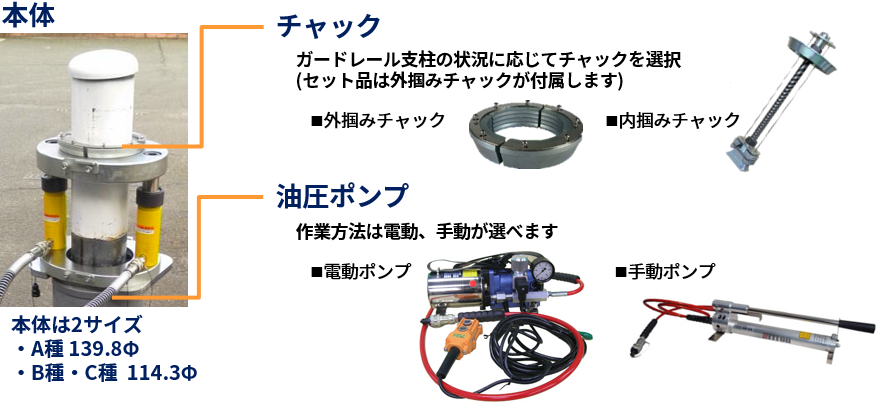

商品構成

カンヌッキ本体は、ガードレール支柱A種に対応する139.8φ、B種・C種に対応する114.3φの2種がございます。

ガードレール支柱引抜機カンヌッキ 商品構成

仕様表・概要

仕様表

本体単品

商品コード 233355 233356
商品名 ガードレール支柱引抜機
114.3φ本体
ガードレール支柱引抜機
139.8φ本体
メーカー 東洋機工 東洋機工
メーカー名称 カンヌッキ 道路維持管理工事用 カンヌッキ 道路維持管理工事用
型式 TK-TSB-155 TK-TSC-155
シリンダーストローク(mm) 155 155
寸法 (mm) 幅260×長198×高330 幅312×長250×高330
質量 (kg) 23.4 26.5

掲載は代表機種であり、納品される機械とは異なる場合がございます。
また、仕様はメーカー・年式により異なる場合がございます。

セット

商品コード 233352
商品名 ガードレール支柱引抜機139.8φセット
メーカー 東洋機工
型式 TSC-105
対応径 (mm) 139.8
シリンダーストローク(mm) 105
本体寸法 (mm) 幅312×長250×高255
本体質量 (kg) 本体:26、ベースプレート:約20、チャック:約1

掲載は代表機種であり、納品される機械とは異なる場合がございます。
また、仕様はメーカー・年式により異なる場合がございます。

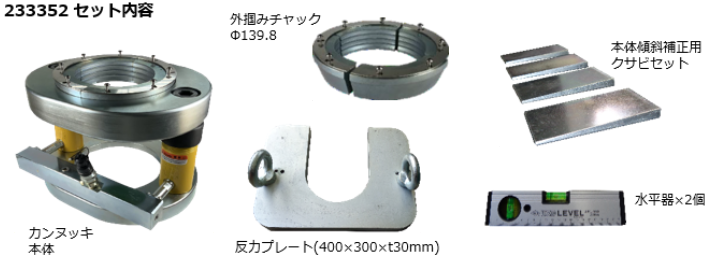

カンヌッキセット内容

関連商品

電動ポンプ

商品コード 233357
商品名 管引抜機用電動ポンプ
メーカー 東洋機工
型式 TKL-EP
電源 (V) 単相100
所要油量 (L) 有効約1.6/総量2
吐出圧力 (MPa) 2.5
吐出量 (L/min) 高圧0.2/低圧2

掲載は代表機種であり、納品される機械とは異なる場合がございます。
また、仕様はメーカー・年式により異なる場合がございます。



手動ポンプ

商品コード 233358
商品名 管引抜機用手動ポンプ
メーカー 東洋機工
型式 TKL-GP
電源 (V) 単相100
所要油量 (cc) 有効500/総量700
吐出圧力 (MPa) 高圧70/低圧1
吐出量 (cc/min) 高圧2.3/低圧11

掲載は代表機種であり、納品される機械とは異なる場合がございます。
また、仕様はメーカー・年式により異なる場合がございます。

チャック 外掴み

商品コード 商品名 適用機種
282215 ガードレール引抜機用チャック65A 114.3φ(233355)
282216 ガードレール引抜機用チャック75A 114.3φ(233355)
282219 ガードレール引抜機114.3φ用チャック 114.3φ(233355)
282220 ガードレール引抜機139.8φ用チャック 139.8φ(233356)



チャック 内掴み

商品コード 商品名 適用機種
233354 管引抜機内掴み角型チャック139.8 139.8φ(233352、233356)
