スカイマスター屈伸型(作業床高さ25.5m)
1本のブームに屈曲ブームが加わった屈伸型。
2つ目の腕、折曲ブームの力強く精密な動きが、ふところの深い作業やマイナス地上高での作業範囲を幅広くカバーし、作業性を発揮します。
フェンス越しのマイナス高さでの作業。このような現場でも水平直線移動が可能です。
ストレートブームでは、作業が困難なビルでのふところ作業。また折曲ブームでベースブームよりも低い位置へもアプローチできます。
ビル壁面に沿ったメンテナンス作業。水平・垂直の直線移動で効率の良い作業が可能です。
伸縮式折曲ブームを装備しているので、自在な折り曲げに加えて伸ばす動きも可能です。
差込作業などであと少しのアプローチができます。
左右のスイングで、作業位置の調整が可能です。
レバー操作はブームの伸縮、起伏、旋回、折曲ブーム、バケットスイングの5モーションを制御。水平・垂直移動が1本のレバーで操作できる十字操作レバーです。

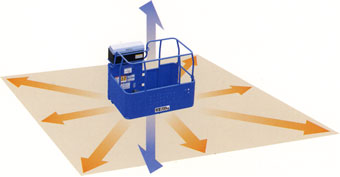

1レバー操作で水平・垂直方向へバケットをスムーズに直線移動できます。スイッチの切換で個別の操作もおこなえます。十字操作レバーは、電気比例式なのでレバーを倒す角度によりバケットの移動速度も調節できます。
コンピュータ制御で、ブーム長さと起伏角度を変えることによりバスケットが垂直直線移動

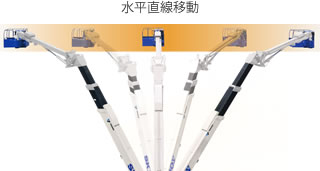

ブーム長さと旋回、バケットスイングがコントロールされて水平直線移動
ブームの状態、アウトリガの張出幅などを検出し、自動的に作業範囲を規制します。
またブーム・バスケット干渉防止装置機能で常に安全を見守ります。
アウトリガインジケータは張出状況を個別に検出し、表示します。
高所作業車運転技能講習(作業床の高さが10m以上)
(道路上を走行させる運転に関しては、別途公道走行免許が必要です。)
上記資格はレント教習センターにて取得可能です。
仕様表
| 商品コード | 122671 | ||
|---|---|---|---|
| 商品名 | スカイマスター25.5m屈伸 | ||
| メーカー | タダノ | ||
| メーカー名称 | トラック式高所作業車 SKY BOY | ||
| 型式 | AT-255CG | ||
| 車両諸元 ※ |
架装シャシ | 4tクラス | |
| 全長 (mm) | L | 8,050 | |
| 全高 (mm) | H | 3,590 | |
| 全幅 (mm) | W | 2,190 | |
| 車両総重量 (kg) | 7,920 | ||
| バケット | 最大積載量 (kg) | 200 (2名) | |
| 床面地上高 (m) | 25.5 | ||
| 最大地下深さ (m) | 7.1 | ||
| 最大作業半径 (m) | 13.5 | ||
| 内側寸法 (m) | 0.7×1.2×0.95 | ||
| 首振角度 (°) | 左93～右93 | ||
| ブーム | 起伏角度 /上げ速度 (°/s) | -12～80/50 | |
| 長さ (m) | 7.7～18.26 | ||
| 伸ばし速度 (m/s) | 10.56/52 | ||
| 旋回角度/速度 (°/min-1) | 360/1 | ||
| 折曲げ ブーム |
屈伸速度 (°/s) | 170/65 | |
| 長さ (m) | 4.7～6.65 | ||
| 伸ばし速度 (m/s) | 1.95/20 | ||
| アウトリガ 張出幅 (m) |
最小 | 2.07 | |
| 中間1 | 2.93 | ||
| 中間2 | 3.8 | ||
| 最大 | 4.66 | ||
| 安全装置 | AMC-3(作業範囲規制装置、ブーム・バスケット干渉防止機能付、 自己診断機能付)、 安全ベルト用ロープ掛け、フットスイッチ(バスケット部)、操作レバーガード、非常用ポンプ、 緊急停止装置(表示灯付)、ジャッキインタロック装置、ブームインタロック装置、 アウトリガインジケータ、油圧シリンダロック装置、シフトレバーインタロック装置、 パーキングブレーキ警報装置、PTO切り忘れ警報装置、油圧安全弁、水準器 |
||
| 操作装置 | バスケット部 | 垂直・水平移動、ブーム旋回、ブーム伸縮、ブーム起伏、折曲げブーム屈伸、 バスケットスイング、ブーム自動張出・格納、エンジン始動・停止、 アクセル(2速、オートアクセル)、緊急停止、非常用ポンプ、垂直・水平－個別切替、 ブームバスケット干渉防止規制解除、 ［AMC限界、干渉、緊急停止、垂直・水平選択、個別選択の各モニタ］ |
|
| 旋回台部 | ブーム旋回、ブーム伸縮、ブーム起伏、折曲げブーム屈伸、ブーム自動張出・格納、 アクセル(2速、オートアクセル)、緊急停止、非常用ポンプ、非常スイッチ |
||
| アウトリガ部 | アウトリガ張出・格納、エンジン始動・停止、アクセル(2速、オートアクセル) | ||
| バスケット部 | 折曲げブーム伸縮、バスケット水平調整、非常バスケット水平調整 | ||
| 旋回台部 | 折曲げブーム伸縮、非常バスケット水平調整、非常折曲げブーム伸縮切替 | ||
| 制御装置 | 垂直・水平移動装置、起伏・旋回速度制御装置、緩起動・緩停止装置、 ストロークエンドクッション装置、バスケット・ブーム自動格納装置、 オートアクセル装置(レバーおよびスイッチ操作に連動) |
||
| 運転免許 | 中型免許(8t限定) | ||
| 操作要件(高所) | 技能講習 | ||
- ※ 掲載は代表機種であり、納品される機械とは異なる場合がございます。運転免許・操作要件は目安としてご覧ください。
寸法図
作業範囲図
- ※ 作業範囲は水平堅土上におけるもので、ブームのたわみは含んでいません。
- ※ 最大、中間2、中間1、最小はアウトリガ張出幅を示します。
- ※ 作業範囲は左右方向におけるもので、前後方向はアウトリガ張出幅最大と同じです。
- ※ 旋回角度によって、作業範囲は左図のように連続的に変化します。
