3tクレーン付トラック荷台内格納タイプ

建設現場、地下駐車場などの
高さ制限もクリア!

業界唯一のメカニズム!
ポップアップ式コラム搭載!

ポップアップ式コラムを搭載し、車両の全高が増加しないようにブームを格納することができます。
車両前方側のクレーン作業では、ブームを水平角度まで倒伏して作業範囲を拡大します。

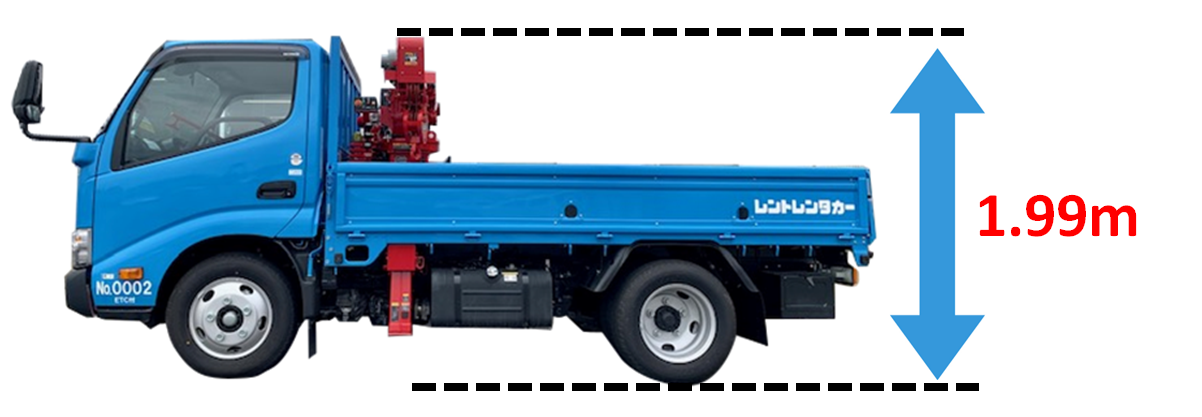

格納時全高が1.99m

格納時全高が約1.99mというコンパクト設計で、
従来機では進入することが出来なかった
地下駐車場や桁下、高さが低い間口でも進入可能です。

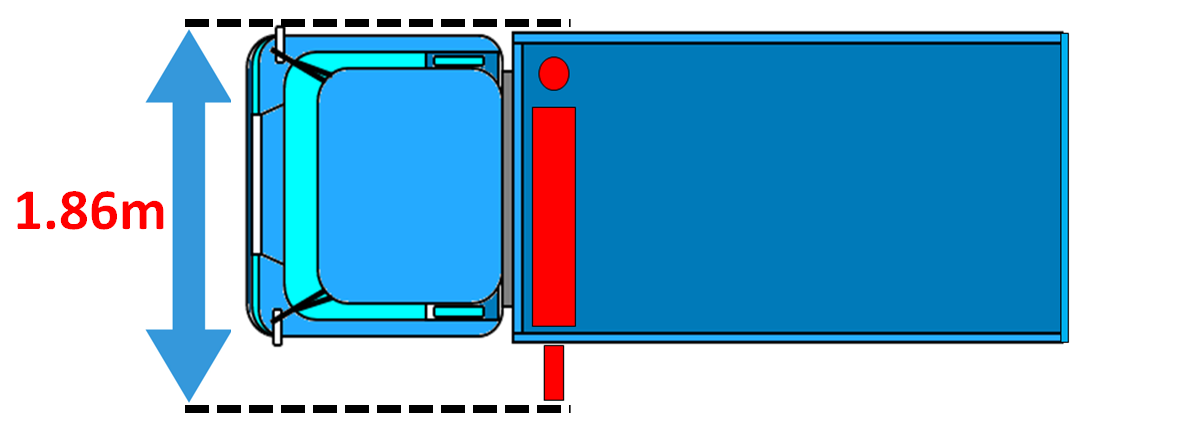

アウトリガ最大張出幅が約1.86m

右側アウトリガが垂直張出式のため最大張出幅が約1.86mとなり幅車両規制が省スペースでおこなえます。
狭所での張り出しも可能です。

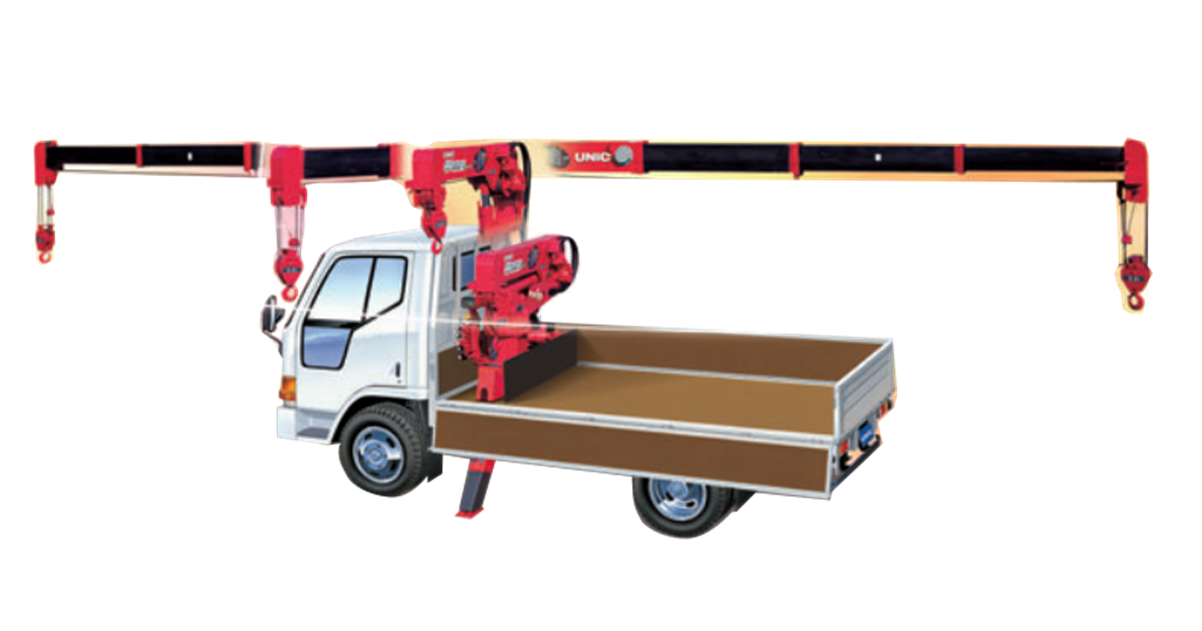

全方位に作業範囲を展開

キャブバッククレーン同様の広い前方作業領域で高効率なクレーン作業を実現します。

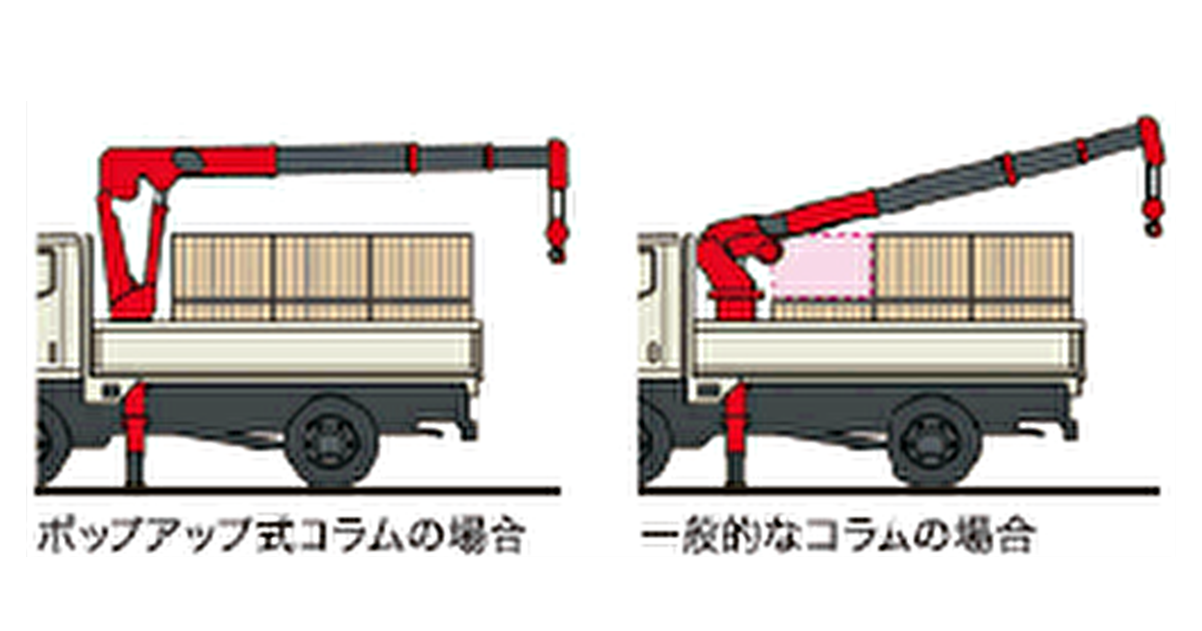

フトコロ作業にも制約なし

ブームを高く上げることでフトコロ部の積荷への干渉をクリア。荷台内格納型でありながら、フトコロに制約のないクレーン作業を可能にします。

安全にも配慮

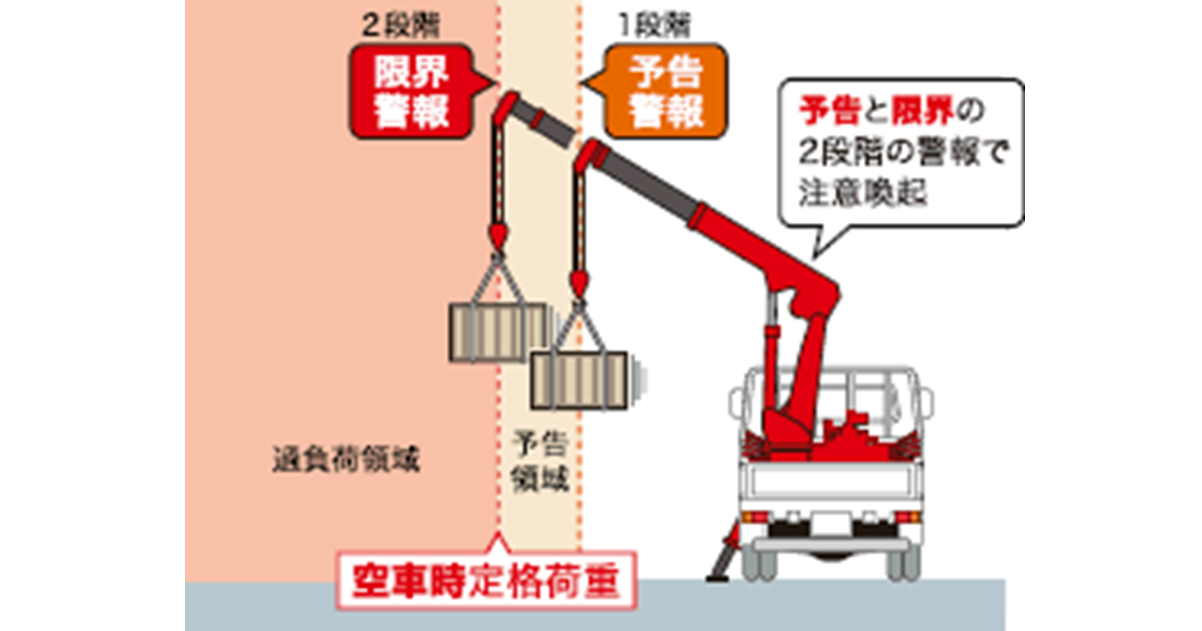

ML警報装置付

クレーンの負荷状態を監視する、定格荷重指示装置を搭載。
空車時性能に近づくと予告警報、限界に達する前に限界警報を発し、注意喚起を促します。

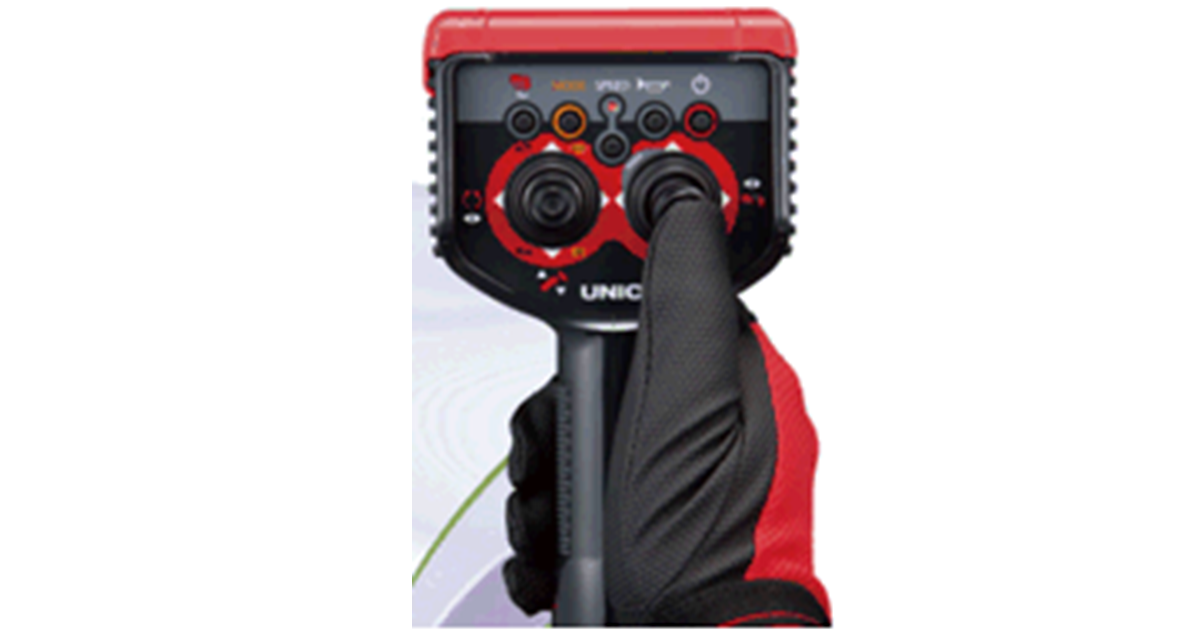

連動ラジコン
(ジョイスティック式)

高い操作性で好評の連動ラジコン付き。
ブーム伸縮+フック操作、ブーム起伏+旋回操作が可能です。

仕様表・概要

仕様表

商品コード 112416
クラス 3t
タイプ 小型4段RC/JC
メーカー 日野
型式 2RG-XZU605M
クレーン部:メーカー 古河ユニック
クレーン部:クレーン型式/段数 UR-P244/4段
クレーン部:最大クレーン容量 2.22t×1.1m(アウトリガ最大張出時)
クレーン部:最大地上揚程(mm) 6,400
クレーン部:最大作業半径(mm) 4,600
クレーン部:アウトリガ 《横》(左)自動斜張出式(右)垂直張出式

最大張出幅:1,860mm 最小張出幅:1,466mm

《縦》複動形油圧シリンダ直押式
ラジコン送信機
資格 小型移動式クレーン運転技能講習/玉掛け技能講習
最大積載量(kg) 3,000
車両寸法

全長×全幅×全高(mm)

4,690×1,690×1,990
荷台寸法(mm) 2,475×1,615×380
最小回転半径(mm) 4,800
車両重量(kg) 3,250
車両総重量(kg) 6,415
免許種別 準中型免許

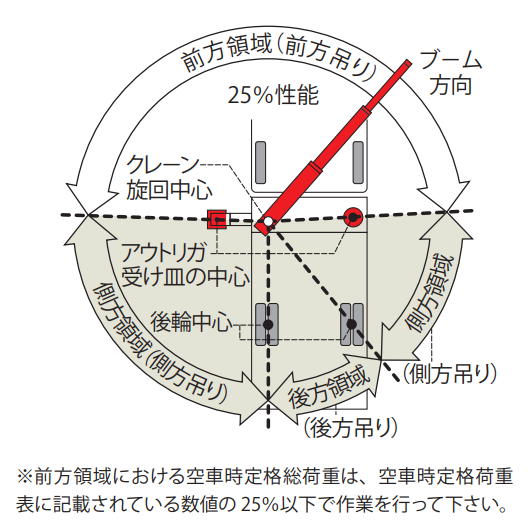

作業領域図

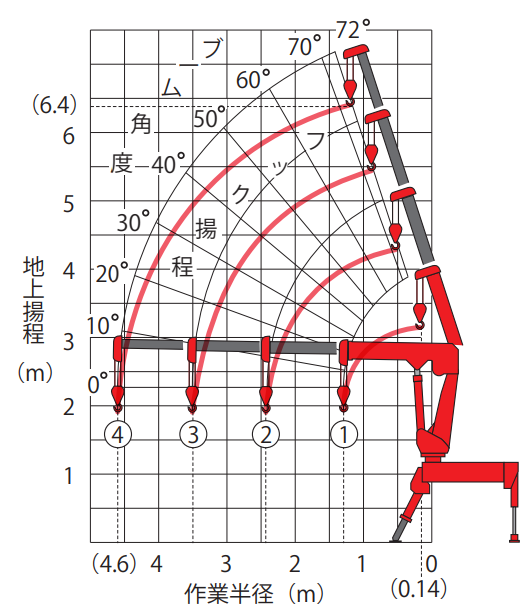

作業範囲図

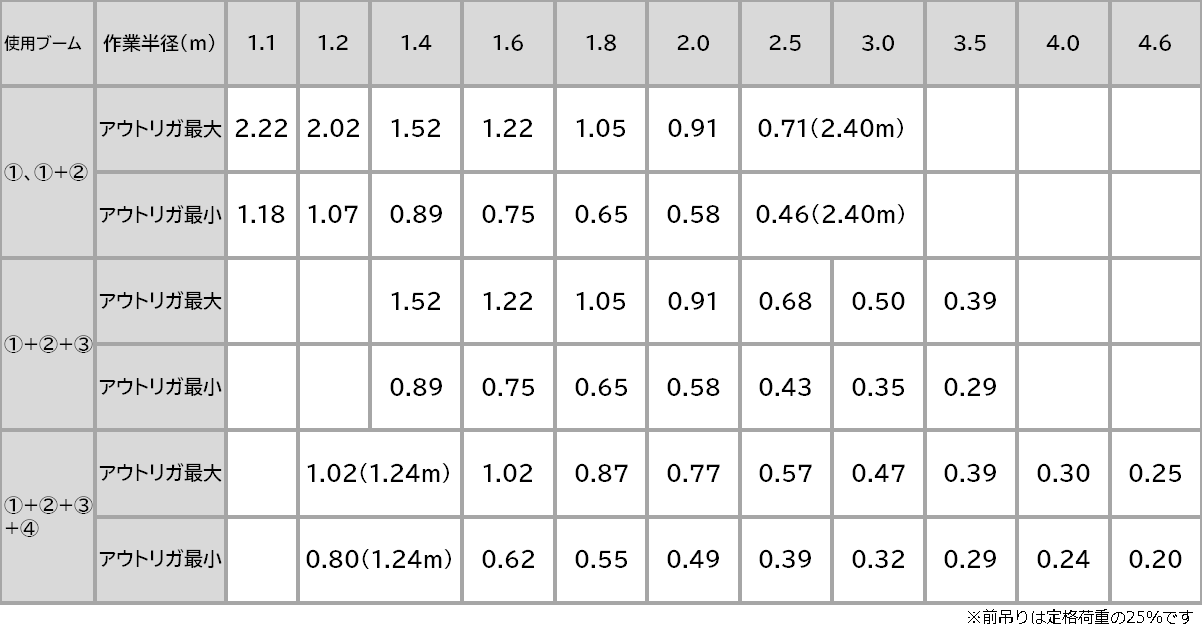

URP/4段空車時定格荷重(t/含フック質量20kg)
