CD管リール
4方向の回転部を引き出すことにより、外径の調節ができ、φ670mmまでのシュリンクパックをセットすることができます。
樹脂製可とう電線管、さや管をセットし、繰り出しに使用します。
外径φ670mm以内、内径φ290mm以上、高さ270mm以内
上記サイズのシュリンクパックがセット可能です。
φ14(50m)、φ16(50m)、φ22(50m)、φ28(30m)

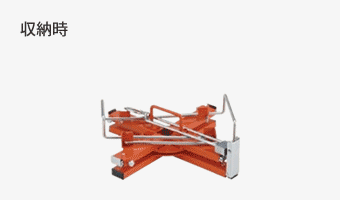

収納時は、4方向の回転部を収め、外側と内側の支柱を倒すことでコンパクトに収納が可能です。

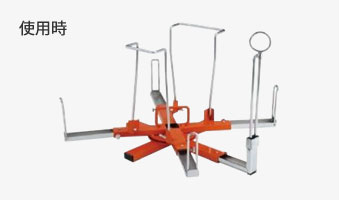

使用時は、4方向の回転部を出し、外側と内側の支柱を立てます。セットする管の結束バンドを外し、先端をガイド口に通し作業します。
仕様表
| 商品コード | 234057 | |
|---|---|---|
| 商品名 | 樹脂製可とう管リールφ670 | |
| メーカー | ミノル工業・マーベル(プロメイト(PROMATE)) | |
| 型式 | E-9903 | |
| 適応サイズ (mm) | 外径 | φ670以内 |
| 内径 | φ290以上 ※1 | |
| 高さ | 270以内 | |
| 適応能力/管径 (mm) | φ14(50m)、φ16(50m)、φ22(50m)、φ28(30m)※2 | |
| 収納時寸法 (mm) | 310×334×140 | |
| 重量 (kg) | 5.7 | |
- ※1 内径がφ290以下の場合、1～2mほど出してからセットしてください。
- ※2 メーカーによってはセットできない場合があります。寸法をよくお確かめの上、ご使用ください。
