3t・4tローダーダンプ

3t・4tローダーダンプ

安全に建機を積載。土砂の運搬もできる1台2役

ダンプとしても利用可能

建機を降ろして土砂を積載。現場でダンプとして活躍

土砂運搬も建機運搬をこなす1台2役のスライドダンプ

ダンプとスライドボデーの融合で、荷台を傾け後方へスライドさせることが可能。
現場までの建機運搬と土砂積載を、1台で効率良くおこないます。

段差の少ないローポジション

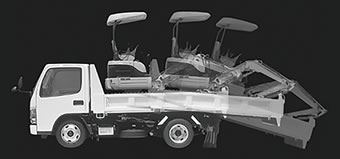

荷台を傾け、後方へスライド。建機積載時の横転の危険を防止

段差の少ないローポジションで安全な積載

接地時の荷台後端高さを最小限に抑えた、坂道兼用ゲートを装備。建機を安全に積み込みます。

低重心でスムーズなスライド。安全性と使いやすさの両立した仕様

低重心でスムーズなスライド

なめらかなスライド

シングルアクションスライド機構により、低重心でスムーズなスライドを実現します。

リモコンスイッチで簡単操作

スライド状況やダンプ状況を確認しながら操作できます。

スライド連動リヤジャッキ

スライドに連動して張り出し、車両の安定を確保します。

機械式スライドロック

ダンプ時や走行時の荷台をがっちりロックし、安全性を高めます。

仕様表

商品コード 111368 111369 111472
クラス 3t 3t/AT 4t
メーカー いすゞ トヨタ トヨタ 日野
型式 TPG-NKR85AN TKG-XZU620D TPG-XZU620D TKG-XZU700X
寸法
(mm)
長×幅×高 A×B×C 4,690×1,695×1,980 4,690×1,695×1,990 4,690×1,690×1,990 5,180×2,130×2,400
ダンプ時全高 D 3,725 3,755 3,725 4,285
床面地上高 E 960 975 850 1,085
荷台 内寸:長×幅×高 F×G×H 3,050×1,600×370 3,050×1,600×370 3,300×2,000×350
外寸:幅 I 1,695 1,695 1,695 2,130
軸距 J 2,490 2,525 2,490 2,810
オーバー
ハング
フロント K 1,015 985 1,015 1,120
リア L 1,135 1,130 1,135 1,190
トレッド幅 前輪 M 1,395 1,400 1,655
後輪 N 1,240 1,245 1,590
最低地上高 O 155 155
荷台傾斜角度 (度) スライド時 P 15
ダンプ時 Q 55
車両重量 (kg) 3,310 3,490 3,410 4,210
車両総重量 (kg) 6,475 6,655 6,575 7,975
最大積載量 (kg) 3,000 3,600
タンク容量 (L) 75 80 80 100
燃料種別 軽油
乗車定員 (名) 3
運転免許 準中型免許 中型免許(8t限定)
  • ※ 掲載は代表機種であり、納品される機械とは異なる場合がございます。運転免許・操作要件は目安としてご覧ください。

寸法図

寸法図
