軽トラックの荷台に積んだまま使用することができるので、車両から降ろす手間がありません。移動の多い道路工事など、工事する場所が逐次変わる現場に最適です。
道路交通法、道路交通法施行令において、軽トラックの積載物は、軽トラックの荷台までの地上高を含めて2.5mを超えてはならないと決められています。そのため、今までの一般的な仮設トイレは軽トラックの積載高さ制限を超えるため、普通または大型トラックへ積載していました。
問題点1
搬入・搬出・移動に大きな車両をが必要になることで、かかわる運用コストも大きくなります。
問題点2
片側1車線を規制しての道路工事などスペースが限られている現場では、大きな車両をトイレスペースに使うことは作業効率を損ねます。
問題点3
大きなトラックの荷台に仮設トイレを積載した状態で使用した場合、荷台の地上高が高いため昇降に不安定な脚立を用いたり、飛び乗り、飛び降りをして使用せざるをえませんでした。またトイレの出入り口は外開きドアであるため狭く、不安定なトラック荷台上では転落などの事故につながり危険でした。
※ 軽トラック以外のトラックにも車載できます。

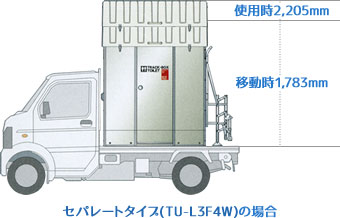

荷台高さが700mm未満の軽トラックで車高(荷高)は2,500mm以下になります。
解決1

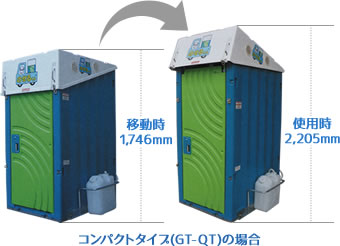

車載用仮設トイレは、移動時、簡単に屋根を低くできる可動式で、車高(荷高)は2,500mm以下になる車載仕様です。軽トラックの積載高さ制限をクリア。調達コストが安い軽トラックで搬入、搬出できることは大きなメリットです。
解決2
搬入車両が普通または大型トラックから軽トラックになることで、現場における駐車の占有面積が減ります。
道路工事の規制区間など狭い現場の作業スペースをより有効に利用できます。
解決3
地上から荷台までの高さが低いため、もしもの落下事故の際も安心です。専用ステップの採用で不安定な昇り降りもありません。
ポンプを利用して少量の水で水タンクから水を汲み上げて汚物を流します。
給水工事、汚水配管工事が不要で、どこでも快適な簡易水洗が利用できるトイレです。
- 逐次現場の変わる作業・工事に
- 高速道路をはじめとする道路工事
- 河川敷などの護岸工事
- 面除草工事
- 街路樹などの剪定工事
- 空港内整備工事
- 住宅などのリフォーム工事 など
小型で軽量なので、電光掲示板や工事に必要な資機材との相積みも可能。
荷台の余ったスペースを有効利用できます。
登録番号:KT-130107-VE

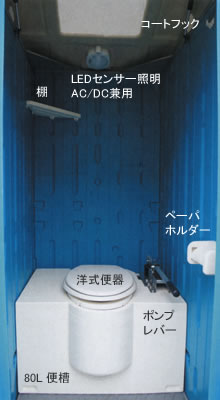

専用ステップ
給水ポリタンクと排水ドレン
コートフック
LEDセンサー照明 AC/DC兼用
連続6~7時間点灯

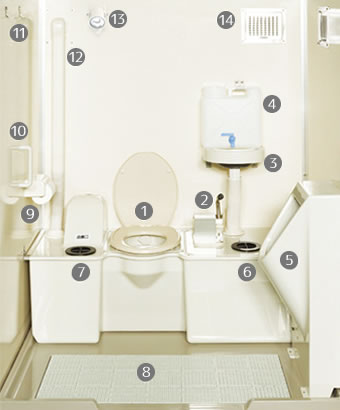

- ① 洋式便器
- ② 洗浄ポンプレバー
- ③ 手洗器
- ④ 手洗い給水タンク
- ⑤ 小便器
- ⑥ 給水口
- ⑦ 点検口
- ⑧ ジョイントすのこ
- ⑨ ペーパーホルダー
- ⑩ 握りバー
- ⑪ 小物掛フック
- ⑫ 臭突管
- ⑬ LEDセンサー照明
- ⑭ 換気ガラリ
明るく開放的な天井トップライト。
照明はLEDセンサー照明です。
洋式便器と小便器をそれぞれ備え付け、
快適性を確保しています。
レバーハンドルでの洗浄です。
洋式便器に腰掛けながら簡単に洗浄。
屋根開閉金具
屋根開閉金具を引き上げ解除する
解除すると屋根がゆっくり開きます。
室内に臭気が流れ込みにくい構造の洋式便器と小便器を採用し、トイレ室内の気になるあの臭いを大幅に削減しました。
※一部未対応の機種もございます。
国土交通省は建設現場を男女ともに働きやすい環境とする取り組みを進めており、男女ともに快適に使用できる仮設トイレを「快適トイレ」と名付け、平成28年10月1日以降に入札手続きを開始する国土交通省直轄工事から導入することを発表しました。
国土交通省が平成28年8月4日に公表した報道発表資料「建設現場に設置する「快適トイレ」の標準仕様決定」では、下記の内容も記載されています。
- 既契約済工事についても受発注者で協議の上、快適トイレを現場に設置可能とします。
(平成28年10月1日以降協議して導入する場合に限る)
- 快適トイレに関する費用は、45,000円/基・月を上限とし、
男女別で設置した場合は、2基まで費用計上できることとします。
上限を超える費用については、イメージアップ経費(率分)にて支出可能とします。
現場に導入するにあたって、「1. 快適トイレに求める機能」、「2. 快適トイレとして活用するために備える付属品」については必ず備えるものとし、「3. 推奨する仕様・付属品」については、装備していればより快適になるものと定義されています。
弊社では
国土交通省が定める快適トイレの仕様と弊社が提供する快適トイレの仕様の対応表
国土交通省が定める快適トイレの仕様 |
弊社が提供する 快適トイレの仕様 |
従来品との違い |
快適トイレに 求める 標準仕様 |
必須 仕様 |
洋式便座 |
洋式便座 |
― |
水洗機能 (簡易水洗、 し尿処理装置付を含む) |
簡易水洗 |
― |
臭い逆流防止機能 (フラッパー機能) (必要に応じて消臭剤等 活用し臭い対策を取ること) |
特殊トラップで 臭気の立ち上がりを軽減 |
― |
容易に開かない施錠機能 (二重ロック等) (二重ロックの備えがなくても 容易に開かないことを 製造者が説明出来るもの) |
表示用角ラッチ (二重ロック) |
追加仕様 |
照明設備 (電源がなくても良いもの) |
電池式 ※電池は別途販売 |
― |
衣類掛け等のフック付、又は、 荷物置き場設備機能 (耐荷重5kg以上) |
フック(耐荷重5kg) |
追加仕様 |
快適トイレとして 活用するために 備える付属品 |
現場に男女がいる場合に 男女別の明確な表示 |
ピクトサイン (男女差替式) |
追加仕様 |
入口の目隠しの設置 (男女別トイレ間も含め 入り口が直接見えない配置等) |
目隠し材 (パーテーション) |
追加仕様 |
サニタリーボックス (女性専用トイレに限る) |
サニタリーボックス |
追加仕様 |
鏡付の洗面台 |
ガラス W300×H600 |
鏡のみ追加仕様 |
便座除菌シート等の 衛生用品 |
便座除菌クリーナー付 除菌クリーナー液は 別途販売 |
追加仕様 |
推奨する 仕様、付属品 |
非必須 仕様 |
室内寸法 900mm×900mm以上 (半畳程度以上) |
W1,430mm×D1,118mm |
― |
擬音装置 |
関連商品にて対応 |
― |
着替え台 (フッティングボード等) |
非対応 |
― |
フラッパー機能の多重化 |
非対応 |
― |
窓など室内温度の 調節が可能な設備 |
通風口付(自然換気) |
― |
小物置き場等 (トイレットペーパー予備置場) |
非対応 |
― |
目隠し材 (パーテーション)
サニタリーボックス
擬音装置
ピクトサイン (男女差替式)
表示用角ラッチ (二重ロック)
快適トイレ内観
試行申請型(請負契約締結後提案の場合)および施工者希望型の公共工事のにおいて、施工者がNETISに登録された技術の活用を提案し、実際に工事で活用された場合、活用の効果に応じて工事成績評定での加点の対象となります。
登録番号:KT-130107-VE
「有用な新技術」とは?
公共工事などにおける新技術活用システム実施要領で定める「推奨技術、準推奨技術、評価促進技術、活用促進技術、活用促進技術(旧実施要領)、設計比較対象技術(旧実施要領)、少実績優良技術(旧実施要領)」です。
評価方法、配点などについては提案をおこなった地方整備局などによって異なります。
施工者からの活用提案による加点について
NETIS(新技術)区分 |
工事成績評定 ※活用効果調査結果提出必須(-VEを除く) |
総合評価落札方式 |
事後評価未実施技術 (-A) |
活用の効果が 相当程度 |
― |
+3点 (実加点1.2点) |
新技術活用において加点あり。 ※地方局により異なる。 |
活用の効果が 一定程度 |
― |
+2点 (実加点0.8点) |
活用の効果が 従来技術と同程度 |
― |
+1点 (実加点0.4点) |
事後評価実施済技術 (-V、-VE、-VR) |
活用の効果が 相当程度 |
「有用な新技術」以外 |
+2点 (実加点0.8点) |
「有用な新技術」 |
+3点 (実加点1.2点) |
活用の効果が 一定程度 |
「有用な新技術」以外 |
+1点 (実加点0.4点) |
「有用な新技術」 |
+2点 (実加点0.8点) |
活用の効果が 従来技術と同程度 |
「有用な新技術」以外 |
+0点 |
「有用な新技術」 |
+1点 (実加点0.4点) |
2015年10月現在 レント調べ
仕様表
商品コード |
172054 |
172053 |
172052 |
商品名 |
車載トイレ兼用式 軽トラック用 |
車載トイレ 軽トラック用 |
車載快適トイレ 軽トラック用 |
メーカー |
日野興業 |
ハマネツ |
メーカー名称 |
ポリエチレン製小型車載トイレ のせるくん |
車載トイレ TU-L |
型式 |
GT-QT |
TU-L3F4W |
タイプ |
コンパクト |
セパレート |
扉 |
外開き |
内開き |
便槽 (L) |
80 |
120 |
給水タンク (L) |
20 |
40 |
外形寸法 (mm) |
幅 |
850 |
1,456 |
奥行 |
1,125 |
1,144 |
高(屋根開/閉) |
1,746/2,205 |
1,783/2,064 |
重量 (kg) |
97 |
120 |
約154 |
屋根・天井 |
FRP製、中央部採光仕様、パチン錠、
引き手、丸ガラリ、ガススプリング付 |
FRP(一部採光仕様) |
外壁 |
PE製・中空成形・二重壁 t=30~40mm |
アルミ複合板+PS+FRP |
ドア |
PE製・中空成形・二重壁 t=30,ドアスプリング付 |
アルミ複合板+PS+FRP |
床・土台 |
PE製・中空成形 t=60 |
FRP |
衛生器具 |
樹脂製 洋式簡易水洗大便器(便槽付) |
FRP製便器一体型便槽 |
LEDセンサー照明電源 |
単3電池×2個 |
単1電池×3個 |
付属品 |
昇降用タラップ、
給水用ポリタンク(20L)、
トイレットペーパー×1、
消臭液 |
昇降用タラップ、
タラップ固定ベルト、
トイレットペーパー×1 |
昇降用タラップ、
タラップ固定ベルト、
目隠し材 (パーテーション)、
サニタリーボックス、
トイレットペーパー×1 |
NETIS登録番号 |
KT-130107-VE |
- |
- ※車両とセットのレンタルとなります。
- ※走行時は屋根を閉じ、本体および昇降用タラップと目隠し材 (パーテーション)をラッシングベルトなどで車両に固定してください。
関連商品
商品コード |
商品名 |
適用機種 |
112100 |
軽トラック |
GT-QT、TU-L3F4W、TU-L3F4W(車載快適トイレ 軽トラック用) |
112103 |
軽トラック/4WD |
- |
擬音装置 |
TU-L3F4W(車載快適トイレ 軽トラック用) |
販売品
商品コード |
商品名 |
適用機種 |
553417 |
販売用乾電池 単三 |
GT-QT |
553413 |
販売用乾電池 単一 |
TU-L3F4W、TU-L3F4W(車載快適トイレ 軽トラック用) |
- |
除菌クリーナー液 |
TU-L3F4W(車載快適トイレ 軽トラック用) |
