鉄やアルミを仮固定する仮締め用の工具

  • 早締め用ハンドル付。
  • ねじ頭部の六角にレンチ類で最後のひと締めをすることにより、さらに確実な締め付けができます。
  • CC型は奥行が深く、かつ強力型です。

仕様表・概要

仕様表

商品コード 286578 286564 286563 286580
商品名 シャコ万力BC50 シャコ万力BC75 シャコ万力BC100 シャコ万力BC125
メーカー スーパーツール スーパーツール スーパーツール スーパーツール
メーカー名称 シャコ万力(バーコ型) シャコ万力(バーコ型) シャコ万力(バーコ型) シャコ万力(バーコ型)
型式 BC50 BC75 BC100 BC125
クランプ範囲(mm) 50 75 100 125
寸法: L(mm) 116 157 197 237
寸法: l(mm) 118 152 190 225
寸法: H(mm) 78 96 114 131
寸法: h(mm) 36 46 56 66
寸法: B(mm) 14 17 17 19
重量 (kg) 0.45 0.8 1.3 1.7
保証荷重 (kN) 21.8 27.3 34.3 39.2
商品コード 286566 286562 286565 286561
商品名 シャコ万力BC150 シャコ万力BC200 シャコ万力EC200 シャコ万力BC300
メーカー スーパーツール スーパーツール スーパーツール スーパーツール
メーカー名称 シャコ万力(バーコ型) シャコ万力(バーコ型) シャコ万力(C型)強力ワイドタイプ シャコ万力(バーコ型)
型式 BC150 BC200 CC200 BC300
クランプ範囲(mm) 150 200 200 300
寸法: L(mm) 276 346 395 485
寸法: l(mm) 262 324 336 451
寸法: H(mm) 149 174 335 230
寸法: h(mm) 76 92 205 124
寸法: B(mm) 22 22 27 27
重量 (kg) 2.8 4.2 12 9
保証荷重 (kN) 44.1 49 76 68.6

寸法図

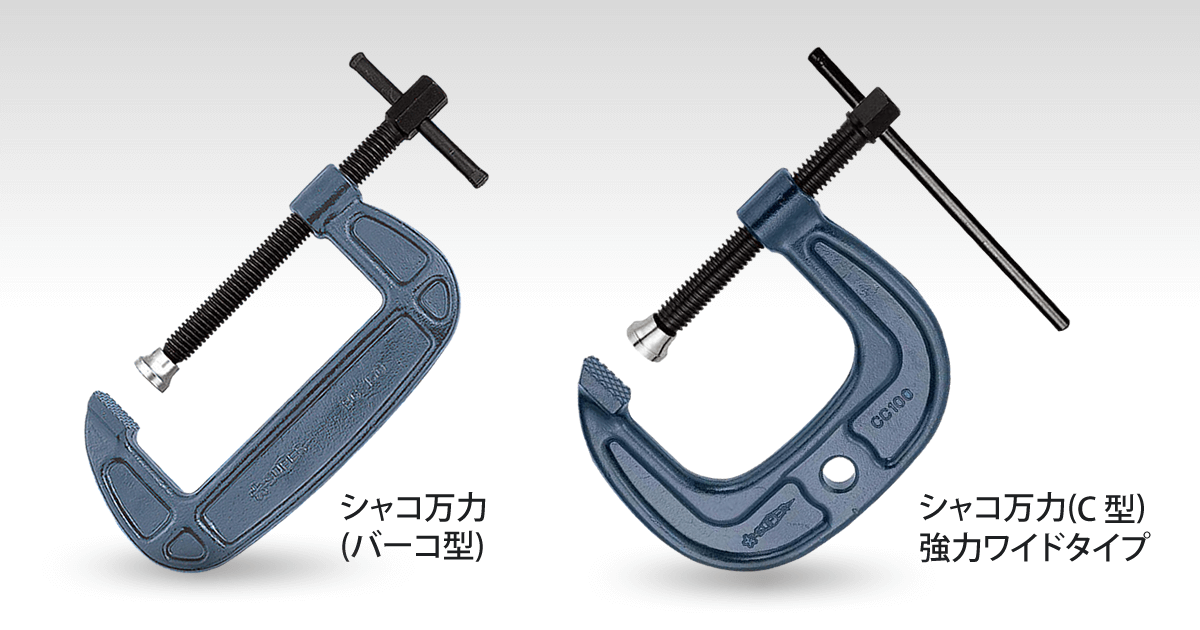

シャコ万力(バーコ型)

シャコ万力(バーコ型) 寸法図

※アダプター(ねじ先端部の受皿)は取り外しできます。

シャコ万力(C型)強力ワイドタイプ

シャコ万力(C型)強力ワイドタイプ 寸法図

※アダプター(ねじ先端部の受皿)は取り外しできます。
