エビナット締結用ナッター(電動式)

薄板やパイプに
ワンサイドから簡単にナットを取り付け可能

エビナットとは・・・

エビナットとは、ナットとリベット両方の長所を兼ね備えたブラインドファスナーです。

タップ立ての難しい薄板やパイプ、角パイプ、溶接のできないプラスティック板に最適です。



エビナットは、専用締結ナッターで片側(ワンサイド)から簡単に取り付けが可能です。

角パイプなどにエビナットが有効な理由
(ボルト・ナットによる取り付けとの比較)

ボルト・ナットによる角パイプへの取り付けの場合、
角パイプの内側にナットを取り付けられないので、
裏側からとめる必要があります。



また、反対側にナットが出っ張ります。

エビナットによる取り付けの場合、取付物を取り付ける面にのみ下穴を設けて、エビナットを取り付け、取付物を取り付けることができます。

ワンアクションで簡単締結！

専用ナッターで、ワンサイドからワンアクションで締結できます！

エビナット使用例

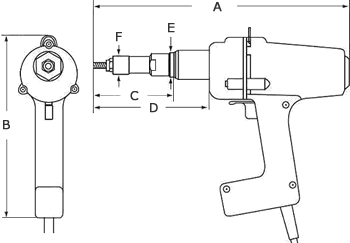

仕様表・概要

仕様表

商品コード 232383
商品名 電気ナッター
メーカー ロブテックス
型式 EN410
使用範囲 M4・M5・M6・M8・M10
電源(V) 100
重量(kg) 2.5

掲載は代表機種であり、納品される機械とは異なる場合がございます。
また、仕様はメーカー・年式により異なる場合がございます。

販売品（エビナット）

商品コード 材質 フランジ形状 品番 適正カシメ板厚

（mm）

 下穴径

（φ mm）

 1 パック入り

（本）
514401 スチール K タイプ（皿頭） NSK4P 0.5 ～ 2.0 5.1 50
514402 スチール K タイプ（皿頭） NSK5P 0.5 ～ 3.2 7.1 40
514403 スチール K タイプ（皿頭） NSK6P 0.5 ～ 3.2 9.1 30
514404 スチール K タイプ（皿頭） NSK8P 0.5 ～ 3.2 11.1 25
514405 スチール K タイプ（皿頭） NSK10P 0.5 ～ 4.0 13.1 15
514406 スチール D タイプ（平頭） NSD4P 0.5 ～ 2.0 6.1 50
514407 スチール D タイプ（平頭） NSD5P 0.5 ～ 3.2 7.1 40
514408 スチール D タイプ（平頭） NSD6P 0.5 ～ 3.2 9.1 30
514409 スチール D タイプ（平頭） NSD8P 0.5 ～ 3.2 11.1 25
514410 アルミニウム K タイプ（皿頭） NAK4P 0.5 ～ 2.0 6.1 50
514411 アルミニウム K タイプ（皿頭） NAK5P 0.5 ～ 3.2 7.1 40
514412 アルミニウム K タイプ（皿頭） NAK6P 0.5 ～ 3.2 9.1 30
514413 アルミニウム K タイプ（皿頭） NAK8P 0.5 ～ 3.2 11.1 25
514414 アルミニウム D タイプ（平頭） NAD4P 0.5 ～ 2.0 6.1 50
514415 アルミニウム D タイプ（平頭） NAD5P 0.5 ～ 3.2 7.1 40
514416 アルミニウム D タイプ（平頭） NAD6P 0.5 ～ 3.2 9.1 30
514417 アルミニウム D タイプ（平頭） NAD8P 0.5 ～ 3.2 11.1 25
