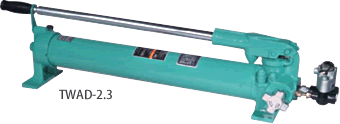

手動油圧ポンプ(複動型)
- 油圧戻りタイプの複動ジャッキに使用。
複動型のため、押し作業と戻し作業の両方がおこなえます。
仕様表
| 商品コード | 234892 | 234915 | ||
|---|---|---|---|---|
| 商品名 | 手動ポンプ複動1.3L | 手動ポンプ複動2.3L | ||
| メーカー | 大阪ジャッキ製作所 | |||
| メーカー名称 | OJパワー TWAD形 手動油圧ポンプ複動タイプ用 | |||
| 型式 | TWAD-1.3 | TWAD-2.3 | ||
| 最高使用 圧力 (MPa) |
高圧 | 72 | ||
| 低圧 | 3 | |||
| 操作吐出量 (ml/1回) |
高圧時 | 2 | ||
| 低圧時 | 11 | 24 | ||
| 吐出口径 | Rｃ3/8 | |||
| 有効油量 (L) | 1.3 | 2.3 | ||
| 質量 (kg) | 9.5 | 14.8 | ||
| 寸法 | mm | A | 105 | 130 |
| B | 95 | 145 | ||
| C | 140 | 180 | ||
| E | 35 | 44 | ||
| F | 40 | 44 | ||
| G | 49 | 60 | ||
| H | 150 | 210 | ||
| L1 | 800 | 850 | ||
| L2 | 600 | 640 | ||
| 度 | D | 45 | 38 | |
寸法図
使用上の注意
水平にしてご使用ください。
関連商品
| 商品コード | 商品名 | 適用機種 |
|---|---|---|
| 235028 | 複動ジャッキ10t/303mm/150 | TWAD-1.3 |
| 235029 | 複動ジャッキ20t/420mm/250 | |
| 234855 | 複動中空ジャッキ30t/310mm/150 | |
| 235030 | 複動ジャッキ50t/325mm/150 | TWAD-2.3 |
| 234929 | 複動中空ジャッキ50t/460mm/250 |
