ALC間仕切建込クレーン
タテール

ALC間仕切りパネルの
建込みが
安全で効率的に

タテール 使用イメージ

最大荷重 360kg

最高位 4,500mm

ALC間仕切りパネルを安全に効率良く建込みできる専用クレーンです。
厚くて長いパネルを扱う重労働を省力化します。

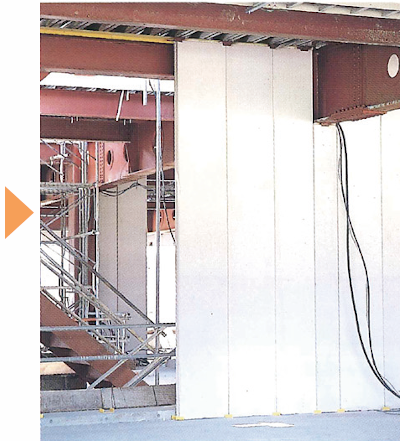

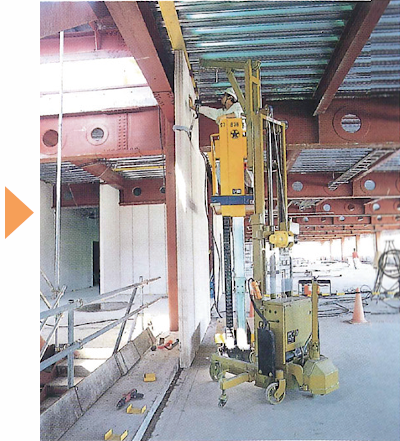

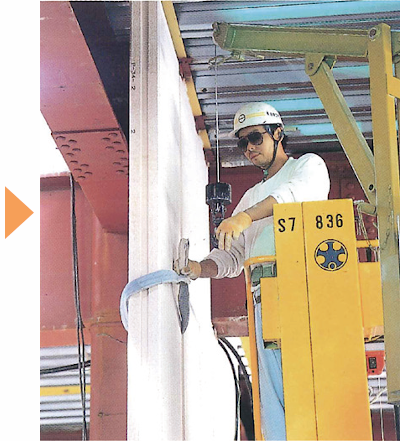

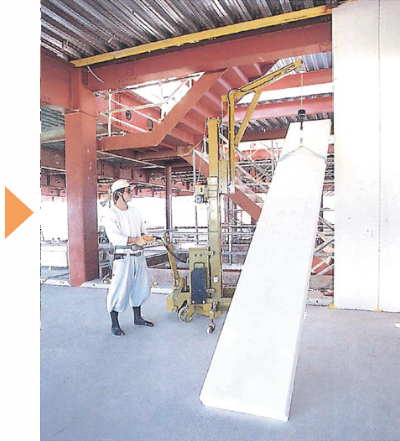

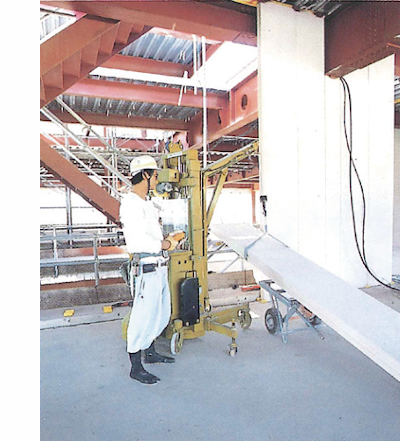

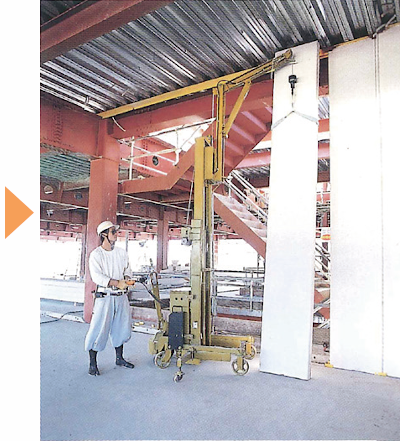

作業手順

タテール作業手順1
タテール作業手順2
タテール作業手順3
タテール作業手順4
タテール作業手順5
タテール作業手順6

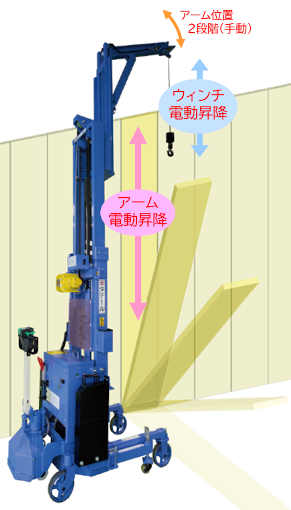

吊り上げは、アームとウィンチどちらでも可能

アームとウィンチはいずれも電動昇降で、吊り作業はそれぞれの昇降スイッチにて操作をおこないます。
また、アームは2段階の調整が可能です。

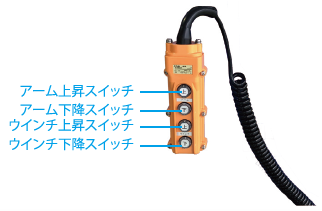

アーム・ウィンチ昇降スイッチ

タテール 昇降スイッチ

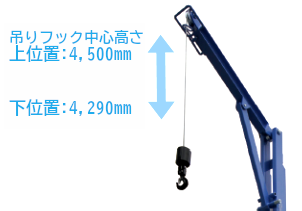

アーム高さは2段階

タテール アーム2段階設定

移動もスムーズ

ロードホイール

タテール 横方向移動もワンタッチでスムーズにできるロードホイール

ワンタッチで横方向にもスムーズに移動。

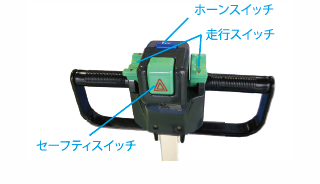

走行ハンドル

タテール 走行ハンドル

バッテリー駆動の自走式なので作業がラク。

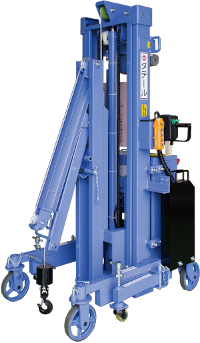

コンパクトサイズ

工事用エレベーターによる運搬移動が可能なコンパクトサイズです。

ALC間仕切建込クレーン タテール収納時

追求された作業性

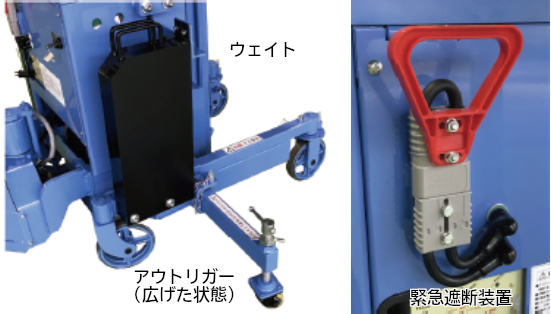

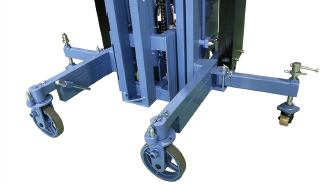

取り外し式バランスウエイト、キャスター付きアウトリガー、緊急遮断装置などを装備しております。

ALC間仕切建込クレーン タテール装備

仕様表・概要

仕様表

商品コード 124245
商品名 ALC建込クレーン/タテール
メーカー をくだ屋技研
型式 TSW-360-45
最大荷重 (kg) 360
最高位 (mm) (4,290)  4,500
最低位 (mm) 60
上昇時間 (秒) 約15~21
下降時間 (秒) 約9~45
ウインチ巻上げ速度 (m/min) 3
走行速度-負荷時 (km/h) 高速 2.2/低速 1.6
走行速度-無負荷時 (km/h) 高速 2.9/低速 2.5
充電器 搭載型 (入力AC100V)
ブレーキ 電磁式ブレーキ
寸法 (mm) W950×L1,355×H2,000
自重 (kg) 約880

掲載は代表機種であり、納品される機械とは異なる場合がございます。
また、仕様はメーカー・年式により異なる場合がございます。

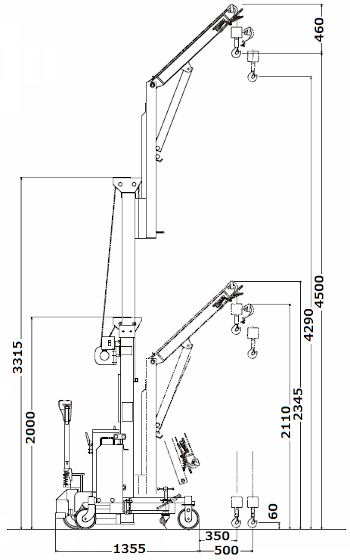

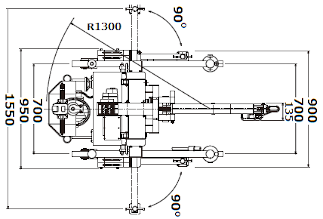

寸法図

ALC間仕切建込クレーン タテール寸法図
ALC間仕切建込クレーン タテール寸法図
