杭ナビショベル

普段使いのICT施工を実現！

トータルステーション杭ナビをバックホウに搭載。マシンガイダンス施工でICT建機の導入が難しかった中規模・小規模工事の生産性向上に貢献します。

作業効率アップ

杭ナビショベル 作業効率アップ

3D図面で掘削開始位置指示が可能です。
リアルタイムにバケットの刃をガイダンスするので、作業効率が向上します。

丁張り工数削減

杭ナビショベル 丁張り工数削減

重機に乗ったまま、水平・高さのチェックが可能になり、丁張り工数を削減できます。

接触事故低減

杭ナビショベル 接触事故低減

掘削位置、バケット付近での人による指示が不要になり、接触事故低減につながります。

現地座標変換作業が不要

杭ナビショベルはトータルステーションのため、GNSSタイプのICT建機で必要な現地座標変換作業(ローカライズ)作業が不要。
簡単に導入することができます。

杭ナビショベル 設置イメージ

GPSを使用できない現場でもOK

トータルステーションのため、山間部、上空視界の狭い都市部など、GPSの受信精度に関わらず、施工が可能です。

杭ナビショベル 活用現場

商品構成

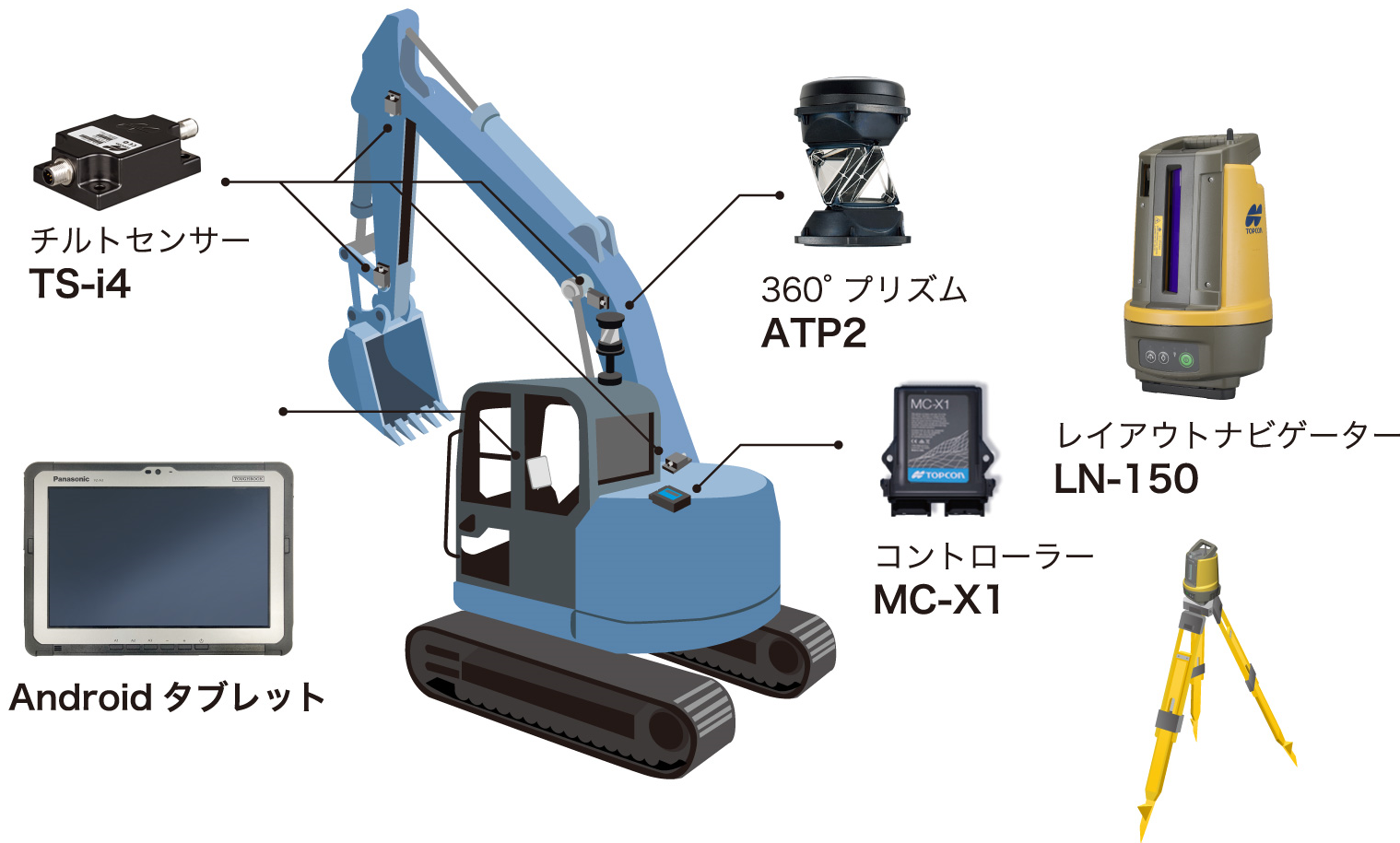

杭ナビショベル 商品構成

・レイアウトナビゲーター LN-150
・三脚
・360度プリズム ATP2
・コントローラー MC-X1
・チルトセンサー TS-i4
・タブレット端末

NETIS登録技術だから、加点が望める！

この商品は、国土交通省により運用されるNETIS(新技術情報提供システム)に登録された技術を搭載しています。
施工者が活用すると、工事成績評定や総合評価方式の入札において加点の対象になります。

≫NETIS制度の詳細はこちら

仕様表・概要

仕様表

杭ナビショベル

商品コード 243600
商品名 杭ナビショベル一式
メーカー トプコン
型式 X-M3x LN
コントローラー 型式 MC-X1
コントローラー インターフェース RS-232/Digital IOEthernet×2
CAN× 2
コントローラー 動作温度(℃) -40 ～ +80
コントローラー 質量(kg) 0.23
コントローラー 防塵・防水性能 IP67
レイアウトナビゲーター 型式 LN-150
レイアウトナビゲーター 測定精度 （3.0+2ppm×D）mm/ 測角精度 5″
レイアウトナビゲーター 自動整準範囲 ±3°
レイアウトナビゲーター 使用温度範囲(℃) -20 ～ +50
レイアウトナビゲーター 質量 (kg) 約 4（バッテリー含）
レイアウトナビゲーター 耐環境性 IP65
NETIS登録番号 KT-170034-VE

掲載は代表機種であり、納品される機械とは異なる場合がございます。
また、仕様はメーカー・年式により異なる場合がございます。

バックホウ

商品コード 142216
商品名 小旋回0.15Rクレーン付/杭ナビ専用
メーカー ヤンマー
型式 Vio30-6
バケット容量(新JIS) (㎥) 0.1
運転整備重量(kg) 2,980
クローラー ゴム
全長(運搬時) (mm) 4,470
全高(運搬時) (mm) 2,500
全幅 (mm) 1,550
履帯幅 (mm) 300
最大掘削深さ (mm) 2,820
最大垂直堀深さ (mm) 2,290
最大掘削高さ (mm) 4,550
最大ダンプ高さ (mm) 3,160
床面最大掘削半径 (mm) 4,730
フロント最小旋回半径 (mm) 2,050
後方最小旋回半径 (mm) 775
ブームスイング角度 左/右 (度) 43/65

※杭ナビと重機の間を遮られると追尾が途切れ、モニター表示が消えてしまう場合がございます。
※杭ナビショベル一式のレンタルの為、お客様保有のLN-150を使用する事はできません。
※ブームをスイングした状態ではガイダンス機能はご利用頂けません。

掲載は代表機種であり、納品される機械とは異なる場合がございます。
また、仕様はメーカー・年式により異なる場合がございます。
