進入車両強制停止装置とまるくん・とまるぞー

進入車両から作業員の命を守ります!

使用例

工事規制域への誤進入車両を、安全かつ最短距離で停止させる補助装置です。
もらい事故から、道路作業員を守り、また運転者の安全も確保します。

道路工事現場での車両誤進入によるもらい事故防止

登録番号:CB-080028-VE
登録番号:CB-120024-VE

従来の道路工事規制では車両を停止できない

道路工事で車線規制をする場合、従来クッションドラム、カラーコーン、矢印板などが安全確保に用いられてきました。
しかし、誤って通行車両が規制域に進入した場合には、それらの保安機材では車両を停止させることはできず、人身事故にもつながる危険をはらんでいます。

クッションドラムなどでは…

  • 車両衝突時、そのもの自体で車両を強制的に停止させることはできない。
  • 車両衝突時に飛散する形状で、二次災害を招くことがあった。

テコの原理により進入車両を最短距離で停止

使用例

進入車両強制停止装置は、進入車両が衝突すると、一体となることによりテコの原理で前輪を浮かせ、装置底部の特殊ゴムと路面との摩擦抵抗で停止させます。
車両の自重を利用し、摩擦抵抗と車両の制動力とが相俟って、強制的に最短距離で止める事を補助します。
車両の停止距離を縮め、被害を最小限にとどめます。

衝突実験

実験方法

アスファルト舗装の乾燥路面で、衝突後にブレーキを踏むという条件で実施。
実験車両を特定の設定速度で衝突させ、停止までの距離を測定。

実験実施:(株)ハナイ
MINIとまるくん、とまるぞーII 実験場所:(財)日本自動車研究所

実験結果
商品名 設定速度 (km/h) 停止までの距離 (m) 実験車両
装置未使用時 装置使用時
MINIとまるくん
(1台使用時)
40 9.6 8.1 トヨタマークU
60 19.5 12.9
とまるくん 40 3.6 2000ccクラス乗用車
後輪駆動
60 9.9
とまるぞーII 80 47.4 42.7 10t車
  • ※ 路面や事故の状況により、同様の効果が得られない場合があります。

衝突時の衝撃を軽減し運転者の安全にもつながる

道路

進入車両と一体となり移動しながら停止させるため、運転者に対して大きな衝撃を与えることがありません。
衝突時の衝撃が軽減されて二次災害を防止。
運転者の安全にもつながります。

軽量でコンパクトに運搬でき、設置・撤去が簡単

軽量でキャスター付きのため、移動もラクラク

移動

クッションドラムには、おもりの水袋20リットル6個が要り、本体におもりをセットした重量は1個128kgとなり、少しの移動も大変でした。
とまるくん、とまるぞーシリーズは、アルミおよびアルミ合金製で軽いため、一人で移動することができます。
また、キャスターが付いているので移動作業もラクラクおこなえます。

運搬・収納に便利なコンパクト設計

MINIとまるくん・とまるくんは折りたたみ式
折りたたみ

広げるだけで設置が簡単。
折りたためば持ち運びが楽におこなえ、収納時も場所をとりません。

とまるぞーUは分解式
分解

大きく8つのパーツに分解する構造です。
分解すれば運搬車両への積み上げ・荷下ろしにクレーンなどが不要。簡単に組み立て可能です。

LED矢印板付きで誘導板としても活躍

LED矢印板

LED矢印板を装備しており、車線規制を案内し誘導板としても機能します。
高い視認性でドライバーに注意を促します。
夜間の工事でも活躍。

作業現場の状況に合わせて選べる3タイプ

進入車両強制停止装置 MINIとまるくん

進入車両強制停止装置 MINIとまるくん進入車両強制停止装置 MINIとまるくん

普通車のトランクに収まるミニサイズ。折りたたんで普通車のトランクに入るサイズです。
.ショックアブソーバーで摩擦力を向上させています。

登録番号:CB-080028-VE

進入車両強制停止装置 とまるくん

進入車両強制停止装置 とまるくん進入車両強制停止装置 とまるくん

活用範囲の広い標準サイズ

登録番号:CB-080028-VE

進入車両強制停止装置 とまるぞーII

進入車両強制停止装置 とまるぞーII 進入車両強制停止装置 とまるぞーII

8つのショックアブソーバーで摩擦力を向上させています。
斜めに進入した車両の衝撃を吸収し、進入角度最大25°の車両にも対応可能です。

登録番号:CB-120024-VE

作業帯を伴う道路上の工事全般で活躍

車両が突入する方向に、必要な離隔距離を確保して設置。以下のような工事を含む作業全般で利用します。

道路規制区間・複数車線規制区間

車両が突入する方向の工事規制域の先端(コーンの後/設置例赤丸)に、進入時必要な離隔距離を確保して設置します。

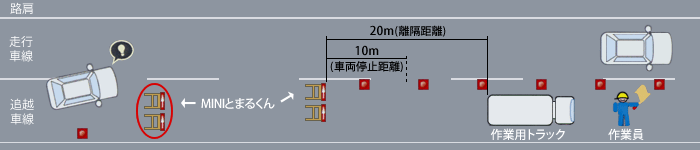

設置例(MINIとまるくん)
ミニとまるくん設置例

規制域が長く、作業員が集中するところ

作業員が集中する10m手前(進入方向)に設置します。

片側交互通行や車線規制時の誘導員の安全確保

交通規制などでの使用実績

名古屋高速丸田町JCT(夜間作業)
名古屋高速丸田町JCT(夜間作業)

滋賀県甲賀市
滋賀県甲賀市

中央自動車道(岐阜県)上り線(土岐IC〜瑞浪IC間)
中央自動車道(岐阜県)上り線
(土岐IC〜瑞浪IC間)

国道19号土岐大橋(岐阜県土岐市)
国道19号土岐大橋(岐阜県土岐市)

鹿児島県
鹿児島県

東名阪自動車道
東名阪自動車道

※各使用実績に掲載されているLED矢印板および矢印板は、レント保有のLED矢印板とは異なる場合があります。

公共工事に有利!NETIS登録技術搭載

NETIS登録技術の活用で加点が望めます

工事成績評定に最大3点の加点

試行申請型(請負契約締結後提案の場合)および施工者希望型の公共工事のにおいて、施工者がNETISに登録された技術の活用を提案し、実際に工事で活用された場合、活用の効果に応じて工事成績評定での加点の対象となります。

登録番号:CB-080028-VE

「有用な新技術」や「事後評価未実施技術」は、従来の技術と同程度の効果であっても1点の加点。
活用促進技術

「有用な新技術」や「事後評価未実施技術」は、従来の技術と同程度の効果であっても1点の加点。
「有用な新技術」とは?

公共工事などにおける新技術活用システム実施要領で定める「推奨技術、準推奨技術、評価促進技術、活用促進技術、活用促進技術(旧実施要領)、設計比較対象技術(旧実施要領)、少実績優良技術(旧実施要領)」です。

登録番号:CB-120024-VE

総合評定方式でも入札の評価対象

評価方法、配点などについては提案をおこなった地方整備局などによって異なります。

施工者からの活用提案による加点について
NETIS(新技術)区分 工事成績評定
※活用効果調査結果提出必須(-VEを除く)
総合評価落札方式
事後評価未実施技術
(-A)
活用の効果が
相当程度
+3点
(実加点1.2点)
新技術活用において加点あり。
※地方局により異なる。
活用の効果が
一定程度
+2点
(実加点0.8点)
活用の効果が
従来技術と同程度
+1点
(実加点0.4点)
事後評価実施済技術
(-V、-VE、-VR)
活用の効果が
相当程度
「有用な新技術」以外 +2点
(実加点0.8点)
「有用な新技術」 +3点
(実加点1.2点)
活用の効果が
一定程度
「有用な新技術」以外 +1点
(実加点0.4点)
「有用な新技術」 +2点
(実加点0.8点)
活用の効果が
従来技術と同程度
「有用な新技術」以外 +0点
「有用な新技術」 +1点
(実加点0.4点)

2015年10月現在 レント調べ

仕様表

商品コード 245782 245783 245785
商品名 とまるくん/軽量小型 とまるくん とまるぞーII
メーカー ハナイ
メーカー名称 MINIとまるくん
(進入車両強制停止装置)
とまるくん
(進入車両強制停止装置)
とまるぞーII
(進入車両強制停止装置・
大型車対応)
型式 HS-60-MTE1032 HS-50-B1053 HS-80-WB3
寸法 (mm)
W×D×H ※
使用時 664×1,040×894 860×1,195×1,070 1,600×1,432.9×1,152.8
折りたたみ時 664×1,098×187 860×400×1,077.1
重量 (kg) ※ 20 27.8 132
材質 アルミ アルミ合金 アルミ合金・ステンレス
仕様材料 アルミ成型材(100×32) アルミプレート・成型材
表面処理 焼付塗装
ゴム 成型合成ゴム 成型合成ゴム10mm 成型合成ゴム
LED矢印板電源 単1乾電池×4本
標準セット内容 本体、取っ手、LED矢印板 本体、アルミパイプ×2本、
LED矢印板
移動用車輪径 (mm) φ42 φ180 φ150
NETIS登録番号 CB-080028-VE CB-120024-VE

※ LED矢印板を除く

寸法図(MINIとまるくん)

進入車両強制停止装置 ミニとまるくん寸法図

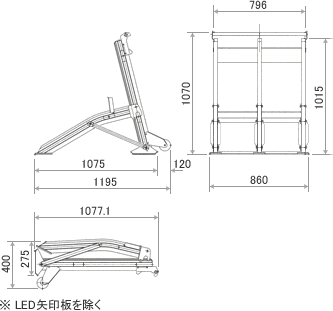

寸法図(とまるくん)

進入車両強制停止装置 とまるくん寸法図

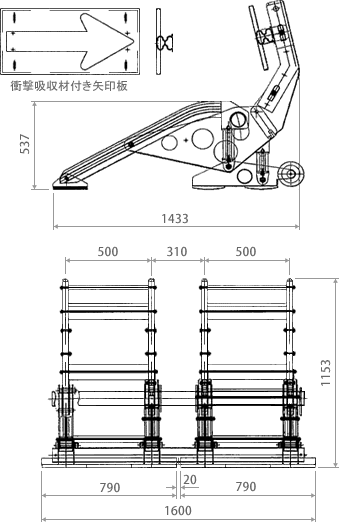

寸法図(とまるぞーII)

進入車両強制停止装置 とまるぞーII寸法図

使用上の注意

LED矢印板は風などで飛ばないよう、本体に番線および結束装置で結束して設置してください。

販売品

商品コード 商品名 備考
553413 販売用乾電池 単一 LED矢印板電源
553414 販売用乾電池 単一 2本
