アスファルトフィニッシャー

舗装工事でアスファルト混合物の敷き均しを効率良くおこないます

最大舗装幅 3クラスラインナップ舗装幅1.4〜6.0m舗装厚10〜300mm上層路盤材施工可能

3.2m・4.5m・6mクラス

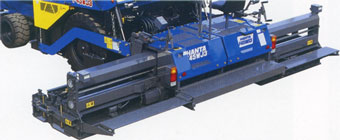

均一な舗装面にこだわり高い品質を実現するスクリード

スクリードは進行方向に3連に配置、ワンタッチで無段階伸縮!

4.5mクラス(型式:F45WJ3)

急激な舗装厚変更をともなう縦方向への擦り付け2〜4.5mまでワンタッチで無段階伸縮が可能

4.5mクラス(型式:F45WJ3)

3連スクリードはワンタッチで無段階伸縮が可能です。作業を中断することなく、施工中に舗装幅が変更できて便利です。
スクリードは進行方向に3連に配置されているため、多段伸縮スクリードに比べ構造がシンプルで強度不安がありません。

急激な舗装厚変更をともなう縦方向への擦り付け作業時でも簡単に素早く段差調整できる

伸縮スクリードは構造上、敷き均し厚の変化によってフロントスクリードとリヤスクリードのラップ部の舗装面に、段差(スジ)が発生してしまいます。また、面厚をできる限り均等にして均質な舗装面に仕上げるためにも段差調整は重要です。

スイッチ操作1つで簡単におこなえるパワー段差装置により、急激な舗装厚変更をともなう縦方向への擦り付け作業時でも迅速に段差を調整できます。

4.5mクラス(型式:F45WJ3)の
パワークラウンスイッチ

クラウン量を簡単に素早く調整できる曲がりくねった道路の施工において作業効率が大きく向上

クラウン量は簡単に素早く調整ができます。
3.2mクラスはラチェット操作、4.5mクラスと 6mクラスは油圧式のパワークラウンを装備しています。パワークラウンは、スイッチ操作1つで調整できるため、連続してスピーディにクラウン操作が必要な場面に最適です。山道などの曲がりくねった道路の施工において作業効率が大きく向上します。 3.2mクラス・4.5mクラスのセンタークラウンの調整量範囲は0〜3%。6mクラスは-1〜3%です。

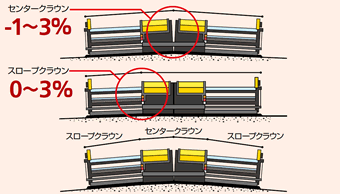

スロープクラウン装備機種は路肩への摺り付けが簡単

6mクラスは、リヤスクリードにスロープクラウン装置を装備。路肩への摺り付け作業が容易です。リヤスクリードの跳ね上がりも防止します。

6mクラスのセンタークラウン調整量は-1〜3%、スロープクラウン調整量は0〜3%です。

6mクラス(型式:HA60W-8TJ)のリアスクリード

サイドプレートにより現場に適した敷き均しが可能です
サイドプレート

4.5mクラス(型式:F45WJ3)の開閉式サイドプレート

3.2mクラスと4.5mクラスは開閉式サイドプレートで90°に開きます。
6mクラスは調整ハンドル付タイプで作業中でもプレート端部高さ調整が可能です。また、下板の熱風加熱を装備し、端部やジョイント部のすぐれた仕上げを実現します。

合材の抱え量を一定に保ち、作業中に溜り量の調節も可能な伸縮式モールドボード

4.5mクラス(型式:F45WJ3)のスクリードの側面

リヤスクリード前へ余分な合材の抱え込みを防ぎ、合材抱え量を一定に保ちます。スクリード端部への合材送りもスムーズです。施工中にも、合材溜り量の調整が可能です。 3.2mクラスと4.5mクラスは施工中でも側面からラチェットスパナ1本で上下調整が可能です。 6mクラスは外側が油圧調整式のパワーモールドボード、センター部は手動調整式です。スクリード操作ボックスで微調整をしながらの操作で、最適な抱え込み量への調整が容易です。

ブロワ加熱による熱風でスクリードプレートを均等に加熱、舗装のスタート時より均一化された舗装面
ブロワ方式ブロワランプで表示

スクリードの加熱装置は、プロパンガスブロアバーナです。ブロワ加熱による熱風でスクリードプレートを均等に加熱するため、舗装のスタート時より均一化された舗装面となります。またブロワ方式は効率が良いため加熱時間が短くすみ、プロパンガスの消費量を節約できます。

4.5mクラスと6mクラスは温度センサを装備し最適な温度になったことをランプで表示し、自動的にバーナを消火しますので安全性にも優れています。 全てのバーナはブロワ加熱装置操作スイッチ1ヶ所で集中管理。作動状態もランプで確認できます。

舗装厚の微調整をサポートするシックネスハンドル

4.5mクラスと6mクラスは手動での舗装厚調整に役立つシックネスハンドルを装備しています。

バイブレータで効果的な締め固めを実現

強力で均一な締め固めバイブレータを搭載しています。

既設面にスクリードマークや傷をつけない仕上がりを考慮した設計

スクリード後退防止構造でダンプ接車時も既設面を守る

従来のアスファルトフィニッシャーは、ダンプ接車時にしばしばフィニッシャーが押されて後退してしまい、既設面を傷つけてしまったり、スクリードマークを付けてしまう事がありました。本機は、ピボット点はスクリード後退防止構造になっており、トラクタは後退しても、スクリードは一緒に動きません。

舗装幅いっぱいまで広がるステップで施工幅最端部まで移動可能

スクリードに舗装幅いっぱいに広がるステップを装備。施工幅最端部まで移動が可能です。視界が良く、舗装面に足跡をつけることなく乗り降りができます。

一時中断した作業から再スタートしても、スクリードマークを付けずに発進!オートスクリードロック機構

合材待ちなどで作業を一時的に中断した場合、スクリード上下シリンダがスクリードの降下を防止(保持)します。再スタート時には、スクリードマークがつくことなく発進できます。

高い合材供給能力と調節機能で理想的な合材送り量と合材抱え込み量を確保

余裕の合材供給能力

コンベヤ(フィーダ)開口部は広く、スクリューは大容量の合材を供給。舗装スピードをもとめられる現場でも安心です。

2条搬送方式のフィーダーは左右への方側送りがスムーズ

4.5mクラスと6mクラスはコンベヤ(フィーダ)は2条搬送方式で、施工能力が高く、左右への片側送りがスムーズにおこなえます。

合材量を探知し自動供給合材自動供給システム

コンベヤ(フィーダ) より左右に送られる合材量を出口、リヤプレートに設けた合材検知センサーが検知し、合材の自動供給をおこないます。

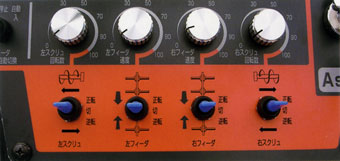

コンベヤ(フィーダ)・スクリューの制御で作業に最適な合材搬送量と抱え込み量を調整
運転席から車両端部より前後1mの地点で高さ1m以下を目視確認

コンベヤ(フィーダ)・スクリューは合材自動供給システム使用中も制御ができ、常に理想的な合材送り量と合材抱え込み量を確保可能です。 また、スピードコントロールは電磁比例(可変)式で、作業に最適な搬送量と横送り量が得られます。 スクリューは左右単独駆動方式・正逆回転操作ができ、スクリード左右で舗装条件が違う場合でも理想的な合材搬送を実現します。

作業の開始から終了まで安全性を向上視界の確保と操作ミスを防止する安全設計

誤操作を防止!エンジン始動時の安全性確保

狭い現場での作業、現場までトレーラが入っていけない細い道でも楽々移動可能です。

合材の受け入れがしやすいホッパー

4.5mクラス(型式:HA45W-7)の2段折り畳み式ホッパー

3.2mクラス・4.5mクラスは2段折り畳み式、左右単独操作が可能です。障害物の回避など舗装現場に合わせた調整ができます。 6mクラスは低床で受け入れやすい形状の一体型です。大容量でスピードを求められる現場にも余裕で対応します。

作業に余裕のエンジン馬力

あらゆる作業機能に余裕のあるエンジンを搭載。大型ダンプも楽々プッシュできるパワフルボディです。 4.5mクラスの2機種(型式:F45WJ4・HA45W-8)は直列4気筒ターボ付で、3.8リットルの排気量、54.6kW、特に余裕のあるエンジン馬力です。

安定と機動力を両立するホイールインモータ

走行モータは左右ホイールに内蔵のダイレクトHST駆動(ダイレクトドライブ方式)です。高速・低速の切替がスイッチ操作で可能。作業時の安定した低速性と、移動時の機動力もあります。(前進3段・後進2段変速)走行チェーンが無い構造なので、面倒なチェーン張り調整は不要です。チェーン切断によるトラブルもありません。

舗装作業時4WD、移動時2WD機動力を発揮するタイヤ

舗装作業時4WD、移動時2WDで現場内での移動に機動力を発揮するタイヤを装備しています。 4.5mクラスは前輪が大型機と同等のタイヤ径を持つ新ラグパターンのタイヤです。4.5mクラスと6mクラスは後輪に荷重変化による変形を極力抑える、超ワイドで接地性・グリップ能力の高いラジアルタイヤを装備しています。

スイッチ操作だけで選択する走行モードはミッションレバー操作によるギヤ選択不要不意にニュートラルポジションに入ってしまうという心配もありません。

走行速度は3モードで、スイッチ操作にて選択します。ミッションレバー操作によるギヤ選択の必要がなく、アクセル、負荷や状況に応じてスイッチひとつで切り替えられます。不意にニュートラルポジションに入るなどの誤操作の心配がなく安定走行が可能です。

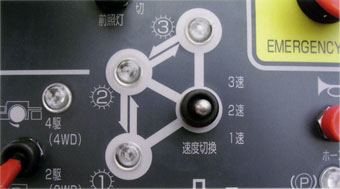

3.2m・4.5mクラスの走行モード
3速 通常の回送時に適したモードです。
2速 狭い道など、中速走行での回送時に適したモードです。
1速 舗装速度(微速走行)に適したモードです。4輪駆動によるけん引力を発揮します。

※切替スイッチにより、4WDの選択が可能です。走行速度は走行レバー(前後進レバー)にて調整します。

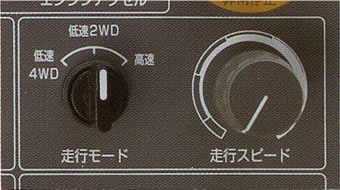

6mクラスの走行モード
低速2WD 舗装速度に適したモード。後輪のみ駆動します。走行速度1.0〜20m/min
低速4WD 舗装速度に適したモードで力強い4輪駆動。走行速度1.0〜20m/min
高速 現場搬入や回送時に適したモードで自動的に変速します。走行速度0〜15km/h(前進時)

※走行速度は走行ボリュームスイッチにて調整します。

誤操作やアクシデントの危険を回避する安全機能を装備

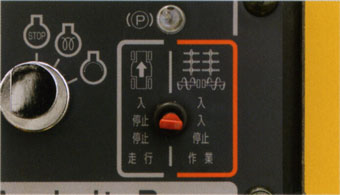

始動時の安全性を高めたエンジンスタート安全システム

走行レバーおよび作業・走行スイッチがONの時は、エンジンは始動しないシステムです。

アクシデントに備えた非常停止スイッチ

アクシデントに備えて、エンジンを緊急停止する非常停止スイッチを運転席パネル、本体左右に装備しています。

ブロワ故障からの焼損を防ぐ異常時加熱自動停止

4.5mクラスと6mクラスは常時ブロワの回転をモニタリングし、何らかの原因で燃焼中にファンが停止すると、ガスバーナの弁を閉じて異常加熱や失火を防止します。ブロワ装置の故障がただちに焼損するのを防ぎます。

「ブレーキのかけ忘れ」「ブレーキの解除し忘れ」をなくす自動パーキングブレーキシステム
運転席から車両端部より前後1mの地点で高さ1m以下を目視確認

アスファルトフィニッシャーは作業の性質上、発進/停止を繰り返さねばならず、ブレーキを頻繁にかけたり、解除しなければなりませんでした。自動パーキングブレーキシステムは走行系と連動しており、レバー式のパーキングブレーキの操作が不用となりました。「ブレーキのかけ忘れ」「ブレーキの解除し忘れ」といったトラブルがなく安全です。

優れた操作性と充実した装備で使いやすい!作業の高品質化をサポート

スクリードを効率良く操作スクリード集中コントロール

左右のスクリードにスクリード伸縮コントロール、レベリングコントロールを装備。

厚層舗装などの施工をサポートスクリードアシスト

路盤材施工などの厚層舗装時、または軟弱路盤などで使用します。

便利なペール缶フック

必要なときに便利に使える収納式です。

進行方向のキープをサポート前輪蛇角確認灯

3.2mクラスと4.5mクラスは前輪蛇角確認灯(ステアリングインジケータ)を装備。ランプにより前輪蛇角が運転席から確認できます。

夜間作業を対応照明付ピボットゲージ

作業時に見やすい位置に配置し、また夜間工事に対応した照明付です。

効率的な合材搬送に役立つリーティングプレート

3.2mクラスと4.5mクラスは折り畳み式で、運搬時はすっきり収納されます。 6mクラスは取付式で、メインのリティーニングプレートはホッパ後方に、延長プレートはホッパ下面に収納できます。

延長スクリューは脱着が簡単なワンタッチ式

延長スクリューはワンタッチ式で、脱着が簡単で手数が掛からず、ロック機構も備えているため、便利です。延長スクリュー置きは左右前車輪後方に装備しています。

日中工事の快適さを向上する大型FRPキャノピー

6mクラスは大型FRPキャノピー仕様で日差しなどをカット。作業者を守り、快適性を向上しています。前倒式で輸送時や不要時には、コントロールスタンドのカバーとして収納可能です。ハロゲンランプ、ハンドポンプを装備しています。

よりコンパクトに運べる折り畳み式ステップ

3.2mクラスはスクリードに装備したステップが折り畳み式です。よりコンパクトに輸送できます。

運転席やスクリードステップ上で運転操作伸縮式チルトステアリング

3.2mクラスと4.5mクラスは2ステージオペレートです。ステアリングハンドルが手動伸縮・チルトし、作業状態により運転席およびスクリードステップ上で運転操作がおこなえます。

自然環境にも優しいエコ施工低騒音で周囲環境にも優しい

排出ガス規制(オフロード法)に対応

掲載機種は、平成18年施行のオフロード法(特定特殊自動車排出ガス規制等に関する法律)に適合しています。各機種により対応基準が異なりますので、仕様表にてご確認ください。

超低騒音型建設機械も保有

国土交通省が指定した「超低騒音型建設機械」、または「騒音型建設機械」に該当します。作業時の周囲環境にも万全の配慮。各機種により対応基準が異なりますので、仕様表にてご確認ください。

「超低騒音型建設機械」は、国土交通省が規定した低騒音型建設機械の騒音基準値 (該当機種の場合105dB) からさらに6dB減じた値を下回る騒音の測定値を得ています。舗装幅6mクラスでは希少な超低騒音レベル基準です。騒音の低減により、施工現場周辺へ配慮した施工がおこなえます。

排出ガス基準適合車ステッカー画像 低騒音型指定ステッカー

仕様表

商品コード 153242 153570
商品名 3.2mフィニッシャーW 4.5mフィニッシャーW
クラス 3.2m 4.5m
メーカー 範多機械 範多機械 住友建機
メーカー名称 アスファルトフィニッシャ(ホイールタイプ)
型式 F1432W5 F45WJ3 HA45W-7
質量 (kg) 約5,990 約7,580
舗装幅 (m) A 1.4〜3.2 2.0〜4.5
舗装厚 (mm) 10〜120 10〜150
舗装速度 (m/min) 1〜10.7 1〜9(4WD)
ポッパ容量 (kg) 約3,300 約4,200
登坂能力 (%) 作業時 17.6 15.5
空車時 36 36
寸法 (mm) 全長 (作業時) B 4,895 5,460
(輸送時) C 4,685
全幅 (輸送時) D 1,680 2,180
全高 (作業時) E 1,990 1,980
(輸送時) F
軸距 G 1,920 2,070
輪距 (前輪) H 1,190 1,575
(後輪) I 1,120 1,500
最小回転半径 (m) 4.7 5.5(前輪中心)
エンジン 総排気量 (cc) 2,434 3,769
定格出力 (kW/min-1) 30.7/2,200 49/2,000
燃料タンク容量 (L) 90
クラウン量調整範囲 (%) -0〜+3 -0〜+3
スクリード プレート幅 (mm) メイン327/リヤ257
ストライクオフ幅(前後) (mm)
伸縮ストローク(左右)(mm) 900 1,250
伸縮機構形式 2本パイプ×2
昇降方式 油圧シリンダ式 油圧シリンダ式
加熱装置 プロパンバーナ主(2基、伸縮左右各1) プロパンガスブロアバーナ(4基)
舗装厚調整方式 ピボットシリンダ+シックネス併用式 ピボットシリンダ+シックネス併用式
締め固め方式 油圧バイブレータ式 油圧バイブレータ式
バイブレータ振動数 (Hz) 0〜53 0〜42
タンパ回転数 (Hz)
ダンパストローク (mm)
段差調整機構 油圧駆動
パワーモールドボード(伸縮式)
調整機構
コンベヤ
(フィーダ)
形式 バー1条式 センター駆動 バー2条式
搬送能力 (m3/h) 109(計算値) 236(計算値)
有効幅 (mm) 482 406×2条=812
速度 (m/min) 0〜20
スクリュ 直径×ピッチ (mm) 主φ270×200 φ207×250
回転数 (min-1) 0〜63 0〜62
走行装置 走行形式 ホイール式 ホイール式
駆動方式 静油圧トランスミッション2/4輪駆動選択
前輪タイヤサイズ 22×12×16(シングルソリッド)
後輪タイヤサイズ 365/80R20(ラジアルタイヤ)
ブレーキ方式 油圧式+湿式ブレーキ 油圧式+湿式ブレーキ
走行速度 (km/h) 0〜7 0〜8
低騒音指定状況
排ガス指定状況 オフロード(2014年基準) オフロード(2006年基準)
商品コード 153571 153610
商品名 4.5mフィニッシャー4次排ガス対策機W 6.0mフィニッシャーW
メーカー 範多機械 住友建機 住友建機
メーカー名称 アスファルトフィニッシャ(ホイールタイプ)
型式 F45WJ4 HA45W-8 HA60W-8TJ
質量 (kg) 約7,470 約13,670
舗装幅 (m) A 2.0〜4.5 2.3〜6.0
舗装厚 (mm) 10〜150 10〜300
舗装速度 (m/min) 1〜11(4WD) 1〜20(4WD)
ポッパ容量 (kg) 約4,200 約11,000
登坂能力 (%) 作業時 15.5 15.5 17.8
空車時 36 40 57.7
寸法 (mm) 全長 (作業時) B 5,465 5,460 6,930
(輸送時) C
全幅 (輸送時) D 2,175 2,180 2,490
全高 (作業時) E 1,920 1,950 3,565
(輸送時) F 2,690
軸距 G 2,070 2,070 2,700
輪距 (前輪) H 1,575 1,575 2,110
(後輪) I 1,500 1,500 1,980
最小回転半径 (m) 4.7(前輪中心) 7.2(前輪中心)/7.9(最外側部)
エンジン 総排気量 (cc) 3,769 2,999
定格出力 (kW/min-1) 54.6/2,200 92.2/2,200
燃料タンク容量 (L) 90 140
クラウン量調整範囲 (%) -0〜+3 -1〜+3(スロープ0〜3)
スクリード プレート幅 (mm) メイン327/リヤ257 メイン280/リヤ280
ストライクオフ幅(前後) (mm) メイン81/リヤ81
伸縮ストローク(左右)(mm) 1,250 1,850
伸縮機構形式 油圧駆動
昇降方式 油圧シリンダ式 油圧シリンダ式
加熱装置 プロパンガスブロアバーナ(4基) プロパンガスブロアバーナ(自動着火式)
舗装厚調整方式 ピボットシリンダ+シックネス併用式 油圧シリンダ+手動ハンドル
締め固め方式 油圧バイブレータ式 油圧タンパ・バイブレータ
バイブレータ振動数 (Hz) 0〜42 0〜50
タンパ回転数 (Hz) 0〜20
ダンパストローク (mm) 3
段差調整機構 油圧駆動 油圧駆動
パワーモールドボード(伸縮式)
調整機構
油圧駆動
コンベヤ
(フィーダ)
形式 センターリンクバー2条式 油圧単独駆動
搬送能力 (m3/h) 236(計算値)
有効幅 (mm) 406×2条=812 482×2条=964
速度 (m/min) 0〜20 0〜14.5
スクリュ 直径×ピッチ (mm) φ270×250 φ330×300
回転数 (min-1) 0〜62 0〜75
走行装置 走行形式 ホイール式 ホイール式
駆動方式 静油圧トランスミッション2/4輪駆動選択 前輪油圧モータ・後輪HST 前輪油圧モータ・後輪HST
前輪タイヤサイズ 22×12×16(シングルソリッド) 22×12×16(シングルソリッド)
後輪タイヤサイズ 365/80R20(ラジアルタイヤ) 15.5R25
ブレーキ方式 油圧式+湿式ブレーキ 内蔵ディスクブレーキ(湿式多板方式)
走行速度 (km/h) 0〜8 前0〜15/後0〜8
低騒音指定状況 超低
排ガス指定状況 オフロード(2011年基準) オフロード(2011年基準)

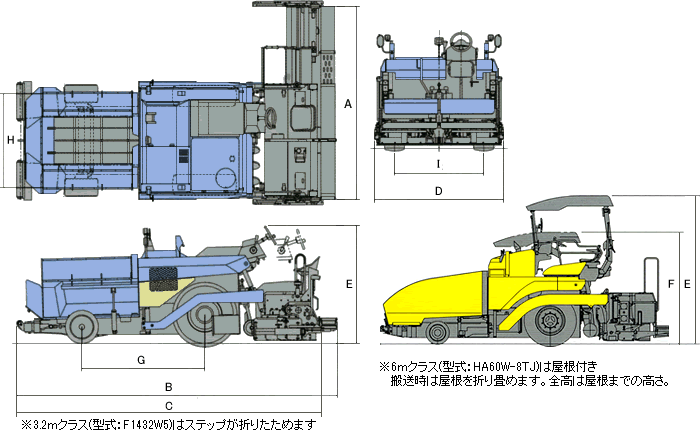

寸法図

アスファルトフィニッシャー寸法図
