トルクレンチ用交換ヘッド

トルクレンチ用交換ヘッド

SH (スパナ形 交換ヘッド)

SH型のスパナヘッドはソケットが使えないねじや、配管のフレアナット用に、また狭い場所での作業に最適です。

商品コード 型式：本体×口幅W 許容トルク
(N・m)		 外幅C
(mm)		 厚さt
(mm)		 適用本体
－ SH8D×5.5 1.5 13 3 プレセット形ヘッド交換式トルクレンチ
  • CL2N×8D-MH (トルク締付用/交換形2N)
  • CL3N×8D (トルク締付用/交換形3N)
  • CL6N×8D (トルク締付用/交換形6N)
  • CL12N4×8D (トルク締付用/交換形12N)
  • CL15N×8D(トルク締付用/交換形15N)
－ SH8D×6 2.5 15 3.5
272486 SH8D×7 3.5 17 4
272487 SH8D×8 7 20 4.5
272488 SH8D×10 14 25 5.5
272489 SH8D×11 14 27 5.5
－ SH8D×12 14 29 5.5
272491 SH8D×13 14 29 5.5
－ SH8D×14 14 32 6.5
－ SH8D×16 14 32 6.5
272494 SH8D×17 14 32 6.5
272495 SH8D×19 14 38 6.5
272496 SH8D×21 14 36 6.5
272497 SH8D×22 14 37 6.5
272498 SH8D×24 14 38 6.5
商品コード 型式：本体×口幅W 許容トルク
(N・m)		 外幅C
(mm)		 厚さt
(mm)		 適用本体
－ SH10D×7 20 28 6.5 プレセット形ヘッド交換式トルクレンチ
  • CL25N×10D (トルク締付用/交換形25N)
増し締め検査用デジタルトルクレンチ
  • CTB20×10D(トルク検査用20N/検出機能付DG)
272500 SH10D×8 20 28
272501 SH10D×10 20 28
272502 SH10D×11 20 28
272503 SH10D×12 22.5 32
272504 SH10D×13 22.5 32
272505 SH10D×14 22.5 32
272506 SH10D×16 22.5 39
272507 SH10D×17 22.5 39
－ SH10D×18 22.5 39
272509 SH10D×19 22.5 39
－ SH10D×21 22.5 39
－ SH10D×22 22.5 39
272512 SH10D×24 22.5 43
商品コード 型式：本体×口幅W 許容トルク
(N・m)		 外幅C
(mm)		 厚さt
(mm)		 適用本体
－ SH12D×8 7 20 5 プレセット形ヘッド交換式トルクレンチ
  • CL50N×12D (トルク締付用/交換形50N)
プレセット形オーバートルク防止トルクレンチ
  • YCL70N2×12D(トルク締付用/交換形70N オーバートルク防止)
検査用 ヘッド交換式ダイヤル形トルクレンチ
  • CDB50N×12D-S (トルク検査用/交換形50N)
増し締め検査用デジタルトルクレンチ
  • CTB50×12D (トルク検査用50N/検出機能付DG)
検査用 デジタルトルクレンチ
  • CEM50N3×12D (トルク検査用50N/DG)
272514 SH12D×10 11.8 24 5
－ SH12D×11 20.5 28 5.5
－ SH12D×12 29.5 31 6.5
272517 SH12D×13 29.5 32 6.5
－ SH12D×14 59 38 8
272519 SH12D×16 70 40 10
272520 SH12D×17 70 40 10
272521 SH12D×18 70 41 11
272522 SH12D×19 70 41 11
272523 SH12D×21 70 43 13
272524 SH12D×22 70 43 13
272525 SH12D×24 70 52 12
272526 SH12D×27 70 52 12
商品コード 型式：本体 口幅W
(mm)		 許容トルク
(N・m)		 外幅C
(mm)		 厚さt
(mm)		 適用本体
272513 SH12D×9/16 14.29 59 40 10 プレセット形ヘッド交換式トルクレンチ
  • CL50N×12D (トルク締付用/交換形50N)
検査用 ヘッド交換式ダイヤル形トルクレンチ
  • CDB50N×12D-S (トルク検査用/交換形50N)
増し締め検査用デジタルトルクレンチ
  • CTB50×12D (トルク検査用50N/検出機能付DG)
検査用 デジタルトルクレンチ
  • CEM50N3×12D (トルク検査用50N/DG)
272515 SH12D×11/16 17.46 70 41 11
商品コード 型式：
本体×口幅W		 許容トルク
(N・m)		 外幅C
(mm)		 厚さt
(mm)		 適用本体
272527 SH15D×12 59 38 8 プレセット形ヘッド交換式トルクレンチ
  • CL50N×15D (トルク締付用/交換形50N15)
  • CL100N×15D (トルク締付用/交換形100N)
  • CL140N×15D (トルク締付用/交換形140N)
プレセット形オーバートルク防止トルクレンチ
  • YCL140N×15D(トルク締付用/交換形140N オーバートルク防止)
検査用 ヘッド交換式ダイヤル形トルクレンチ
  • CDB100N×15D-S (トルク検査用/交換形100N)
増し締め検査用デジタルトルクレンチ
  • CTB100×15D (トルク検査用100N/検出機能付DG)
検査用 デジタルトルクレンチ
  • CEM100N3×15D (トルク検査用100N/DG)
272528 SH15D×13 59 38 8
272529 SH15D×14 59 38 8
272530 SH15D×16 140 51 13
272531 SH15D×17 140 51 13
272532 SH15D×18 140 51 13
272533 SH15D×19 140 51 13
272534 SH15D×21 140 51 13
272535 SH15D×22 140 51 13
272536 SH15D×24 140 60 12
－ SH15D×26 140 60 12
272538 SH15D×27 140 60 12
272539 SH15D×30 140 62 12
272540 SH15D×32 140 62 12
272584 SH15D×36 140 68 12
商品コード 型式：本体×口幅W 許容トルク
(N・m)		 外幅C
(mm)		 厚さt
(mm)		 適用本体
272541 SH19D×17 180 54 13 プレセット形ヘッド交換式トルクレンチ
  • CL200N×19D (トルク締付用/交換形200N)
検査用 ヘッド交換式ダイヤル形トルクレンチ
  • CDB200N×19D-S (トルク検査用/交換形200N)
増し締め検査用デジタルトルクレンチ
  • CTB200×19D (トルク検査用200N/検出機能付DG)
272542 SH19D×18 54 13
272543 SH19D×19 54 13
272544 SH19D×21 54 13
272545 SH19D×22 54 13
272546 SH19D×24 60 15
272547 SH19D×27 60 15
272548 SH19D×30 60 15
272549 SH19D×32 75 11
－ SH19D×34 75 11
272551 SH19D×36 75 11
272552 SH19D×41 75 11
商品コード 型式：本体×口幅W 許容トルク
(N・m)		 外幅C
(mm)		 厚さt
(mm)		 適用本体
272553 SH22D×19 280 63 15 プレセット形ヘッド交換式トルクレンチ
  • CL280N×22D (トルク締付用/交換形280N)
  • CL420N×22D (トルク締付用/交換形420N)
増し締め検査用デジタルトルクレンチ
  • CTB360×22D (トルク検査用360N/検出機能付DG)
  • CTB500×22D (トルク検査用500N/検出機能付DG)
272554 SH22D×22 280 63
272555 SH22D×24 500 63
272556 SH22D×27 420 70
272557 SH22D×30 420 70
272558 SH22D×32 420 70
－ SH22D×34 500 85
272560 SH22D×36 420 85
272561 SH22D×41 280 85
272562 SH22D×46 280 85
272563 SH22D×55 500 108
商品コード 型式：本体×口幅W 許容トルク
(N・m)		 外幅C
(mm)		 厚さt
(mm)		 適用本体
－ SH27D×22 255 65 14 プレセット形ヘッド交換式トルクレンチ
  • CLE550N×27D (トルク締付用/交換形550N)
  • CLE750N×27D (トルク締付用/交換形750N)
272564 SH27D×24 350 72 15
272565 SH27D×27 490 82 16
272566 SH27D×30 670 88 19
272567 SH27D×32 750 92 20
－ SH27D×34 670 90 20
272569 SH27D×36 750 94 21
272570 SH27D×41 750 98 22
272571 SH27D×46 750 100 24
272573 SH27D×50 750 103 26
商品コード 型式：本体×口幅W 許容トルク
(N・m)		 外幅C
(mm)		 厚さt
(mm)		 適用本体
272572 SH32D×27 850 105 18 プレセット形ヘッド交換式トルクレンチ
  • CLE850N×32D (トルク締付用/交換形850N)
  • CLE1200N×32D (トルク締付用/交換形1200N)
増し締め検査用デジタルトルクレンチ
  • CTB850×32D (トルク検査用850N/検出機能付DG)
272574 SH32D×30 850 105 18
272575 SH32D×32 850 105 18
272576 SH32D×34 850 105 18
272577 SH32D×36 1,200 110 24
272578 SH32D×41 1,200 110 24
272579 SH32D×46 1,200 110 24
272580 SH32D×50 1,200 120 29
272581 SH32D×55 1,200 120 29
272582 SH32D×60 1,200 120 29
272583 SH32D×65 1,200 165 35

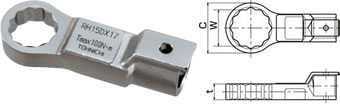

RH (リング形 交換ヘッド)

RH型リングヘッドはボルトとヘッドの中心軸が常に一定ですから、手を放してもヘッドが落ちず安全作業ができます。

商品コード 型式：本体×口幅W 許容トルク
(N・m)		 外幅C
(mm)		 厚さt
(mm)		 適用本体
－ RH8D×5.5 1.5 10.5 5 プレセット形ヘッド交換式トルクレンチ
  • CL2N×8D-MH (トルク締付用/交換形2N)
  • CL3N×8D (トルク締付用/交換形3N)
  • CL6N×8D (トルク締付用/交換形6N)
  • CL12N4×8D (トルク締付用/交換形12N)
  • CL15N×8D(トルク締付用/交換形15N)
－ RH8D×6 2.4 11 5
－ RH8D×7 3.6 12 6
－ RH8D×8 7.2 13.5 6
272400 RH8D×10 12.2 15.5 7
－ RH8D×11 14 17 7
－ RH8D×12 14 19 7
－ RH8D×13 14 19 7
商品コード 型式：本体×口幅W 許容トルク
(N・m)		 外幅C
(mm)		 厚さt
(mm)		 適用本体
－ RH10D×8 7.2 12.5 6 プレセット形ヘッド交換式トルクレンチ
  • CL25N×10D (トルク締付用/交換形25N)
増し締め検査用デジタルトルクレンチ
  • CTB20×10D(トルク検査用20N/検出機能付DG)
272409 RH10D×10 12.2 15.5 7
－ RH10D×11 20 17 8
－ RH10D×12 25 18 8
272412 RH10D×13 25 19 8
－ RH10D×14 25 20 8
－ RH10D×16 25 22 8
272415 RH10D×17 25 24 8
－ RH10D×18 25 25 8
272417 RH10D×19 25 26 8
－ RH10D×21 25 28 8
－ RH10D×22 25 29 8
商品コード 型式：
本体×口幅W		 許容トルク
(N・m)		 外幅C
(mm)		 厚さt
(mm)		 適用本体
－ RH12D×8 7.2 15 5 プレセット形ヘッド交換式トルクレンチ
  • CL50N×12D (トルク締付用/交換形50N)
プレセット形オーバートルク防止トルクレンチ
  • YCL70N2×12D(トルク締付用/交換形70N オーバートルク防止)
検査用 ヘッド交換式ダイヤル形トルクレンチ
  • CDB50N×12D-S (トルク検査用/交換形50N)
増し締め検査用デジタルトルクレンチ
  • CTB50×12D (トルク検査用50N/検出機能付DG)
検査用 デジタルトルクレンチ
  • CEM50N3×12D (トルク検査用50N/DG)
－ RH12D×10 12.2 16 5
－ RH12D×11 20 18 5.5
－ RH12D×12 29.5 20 6.5
272424 RH12D×13 29.5 21 6.5
－ RH12D×14 59 20 10
272430 RH12D×16 70 24 10
272426 RH12D×17 70 25 12
272428 RH12D×18 70 26 12
272429 RH12D×19 70 26 12
272431 RH12D×21 70 29 13
－ RH12D×22 70 30 13
商品コード 型式：本体×口幅W 許容トルク
(N・m)		 外幅C
(mm)		 厚さt
(mm)		 適用本体
272432 RH15D×12 29.5 19 7 プレセット形ヘッド交換式トルクレンチ
  • CL50N×15D (トルク締付用/交換形50N15)
  • CL100N×15D (トルク締付用/交換形100N)
  • CL140N×15D (トルク締付用/交換形140N)
プレセット形オーバートルク防止トルクレンチ
  • YCL140N×15D(トルク締付用/交換形140N オーバートルク防止)
検査用 ヘッド交換式ダイヤル形トルクレンチ
  • CDB100N×15D-S (トルク検査用/交換形100N)
増し締め検査用デジタルトルクレンチ
  • CTB100×15D (トルク検査用100N/検出機能付DG)
検査用 デジタルトルクレンチ
  • CEM100N3×15D (トルク検査用100N/DG)
272433 RH15D×13 29.5 20.5 7
－ RH15D×14 59 22 8
272437 RH15D×16 59 25 8
272427 RH15D×17 100 26 10
272435 RH15D×18 100 27 10
272438 RH15D×19 140 28 13
272439 RH15D×21 140 31 13
－ RH15D×22 140 31 13
272441 RH15D×24 140 34 13
272444 RH15D×27 140 37 13
272442 RH15D×30 140 41 13
商品コード 型式：本体×口幅W 許容トルク
(N・m)		 外幅C
(mm)		 厚さt
(mm)		 適用本体
272443 RH19D×14 59 22.5 8 プレセット形ヘッド交換式トルクレンチ
  • CL200N×19D (トルク締付用/交換形200N)
検査用 ヘッド交換式ダイヤル形トルクレンチ
  • CDB200N×19D-S (トルク検査用/交換形200N)
増し締め検査用デジタルトルクレンチ
  • CTB200×19D (トルク検査用200N/検出機能付DG)
－ RH19D×17 100 27 10
－ RH19D×18 100 28 11
272447 RH19D×19 166 29 13
－ RH19D×21 166 32 13
－ RH19D×22 200 32 13
272450 RH19D×24 200 35 13
－ RH19D×27 200 39 15
272452 RH19D×30 200 41 15
272453 RH19D×32 200 44 15
－ RH19D×34 200 47 15
272455 RH19D×36 200 49 15
－ RH19D×41 200 55 15
商品コード 型式：本体×口幅W 許容トルク
(N・m)		 外幅C
(mm)		 厚さt
(mm)		 適用本体
272457 RH22D×19 166 30 14 プレセット形ヘッド交換式トルクレンチ
  • CL280N×22D (トルク締付用/交換形280N)
  • CL420N×22D (トルク締付用/交換形420N)
増し締め検査用デジタルトルクレンチ
  • CTB360×22D (トルク検査用360N/検出機能付DG)
  • CTB500×22D (トルク検査用500N/検出機能付DG)
272459 RH22D×22 255 34 14
272458 RH22D×24 255 37 15
272460 RH22D×27 490 41 17
272461 RH22D×30 500 44 17
272462 RH22D×32 500 45 17
－ RH22D×34 500 49 17
272464 RH22D×36 500 51 17
272465 RH22D×41 500 57 17
272467 RH22D×46 500 62 17
商品コード 型式：本体×口幅W 許容トルク
(N・m)		 外幅C
(mm)		 厚さt
(mm)		 適用本体
－ RH27D×22 255 38 14 プレセット形ヘッド交換式トルクレンチ
  • CLE550N×27D (トルク締付用/交換形550N)
  • CLE750N×27D (トルク締付用/交換形750N)
272468 RH27D×24 350 38 15
272469 RH27D×27 490 42 16
272470 RH27D×30 670 46 19
272471 RH27D×32 750 48 20
－ RH27D×34 670 51 20
272473 RH27D×36 750 52 21
272474 RH27D×41 750 58 22
272475 RH27D×46 750 64 24
272476 RH27D×50 750 69 26
商品コード 型式：本体×口幅W 許容トルク
(N・m)		 外幅C
(mm)		 厚さt
(mm)		 適用本体
－ RH32D×27 490 43 16 プレセット形ヘッド交換式トルクレンチ
  • CLE850N×32D (トルク締付用/交換形850N)
  • CLE1200N×32D (トルク締付用/交換形1200N)
検査用 検出機能付デジタル
  • CTB850×32D (トルク検査用850N/検出機能付DG)
－ RH32D×30 670 46.5 18
272479 RH32D×32 860 49 18
－ RH32D×34 860 52 18
272481 RH32D×36 1,200 53 24
272482 RH32D×41 1,200 59 24
272483 RH32D×46 1,200 65 24
― RH32D×50 1,200 69 27
272485 RH32D×55 1,200 75 29
272477 RH32D×60 1,200 80 29

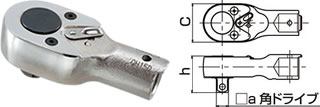

QH (ラチェット形 交換ヘッド)

QH型ラチェットヘッドは、狭い場所で締め付け振り幅が小さく、楽な作業ができます。

商品コード 型式 角ドライブa 外幅C (mm) 厚さh (mm) 適用本体
272361 QH8D 6.35 23 17.5 プレセット形ヘッド交換式トルクレンチ
  • CL2N×8D-MH (トルク締付用/交換形2N)
  • CL3N×8D (トルク締付用/交換形3N)
  • CL6N×8D (トルク締付用/交換形6N)
  • CL12N4×8D (トルク締付用/交換形12N)
  • CL15N×8D(トルク締付用/交換形15N)
272385 QH10D 9.53 26 22 プレセット形ヘッド交換式トルクレンチ
  • CL25N×10D (トルク締付用/交換形25N)
検査用 検出機能付デジタル
  • CTB20×10D(トルク検査用20N/検出機能付DG)
272371 QH12D 9.53 32 22.5 プレセット形ヘッド交換式トルクレンチ
  • CL50N×12D (トルク締付用/交換形50N)
プレセット形オーバートルク防止トルクレンチ
  • YCL70N2×12D(トルク締付用/交換形70N オーバートルク防止)
検査用 ヘッド交換式ダイヤル形トルクレンチ
  • CDB50N×12D-S (トルク検査用/交換形50N)
増し締め検査用デジタルトルクレンチ
  • CTB50×12D (トルク検査用50N/検出機能付DG)
検査用 デジタルトルクレンチ
  • CEM50N3×12D (トルク検査用50N/DG)
272386 QH15D 12.7 37.5 30 プレセット形ヘッド交換式トルクレンチ
  • CL50N×15D (トルク締付用/交換形50N15)
  • CL100N×15D (トルク締付用/交換形100N)
  • CL140N×15D (トルク締付用/交換形140N)
プレセット形オーバートルク防止トルクレンチ
  • YCL140N×15D(トルク締付用/交換形140N オーバートルク防止)
検査用 ヘッド交換式ダイヤル形トルクレンチ
  • CDB100N×15D-S (トルク検査用/交換形100N)
増し締め検査用デジタルトルクレンチ
  • CTB100×15D (トルク検査用100N/検出機能付DG)
検査用 デジタルトルクレンチ
  • CEM100N3×15D (トルク検査用100N/DG)
272387 QH19D 12.7 45 33 プレセット形ヘッド交換式トルクレンチ
  • CL200N×19D (トルク締付用/交換形200N)
検査用 ヘッド交換式ダイヤル形トルクレンチ
  • CDB200N×19D-S (トルク検査用/交換形200N)
増し締め検査用デジタルトルクレンチ
  • CTB200×19D (トルク検査用200N/検出機能付DG)
272388 QH22D 19.05 51 41.1 プレセット形ヘッド交換式トルクレンチ
  • CL280N×22D (トルク締付用/交換形280N)
  • CL420N×22D (トルク締付用/交換形420N)
増し締め検査用デジタルトルクレンチ
  • CTB360×22D (トルク検査用360N/検出機能付DG)
  • CTB500×22D (トルク検査用500N/検出機能付DG)
272389 QH27D 19.05 70 48.7 プレセット形ヘッド交換式トルクレンチ
  • CLE550N×27D (トルク締付用/交換形550N)
  • CLE750N×27D (トルク締付用/交換形750N)
272390 QH32D 25.4 74 55.7 プレセット形ヘッド交換式トルクレンチ
  • CLE850N×32D (トルク締付用/交換形850N)
  • CLE1200N×32D (トルク締付用/交換形1200N)
増し締め検査用デジタルトルクレンチ
  • CTB850×32D (トルク検査用850N/検出機能付DG)

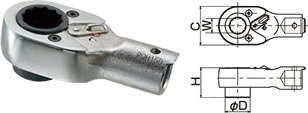

RQH (メスラチェット形 交換ヘッド)

RQH型メスラチェットヘッドは高さのスペースがない狭い場所で、締め付け振幅が小さく楽な作業ができます。

商品コード 型式：本体×口幅W 角ドライブφD 外幅C
(mm)		 厚さH
(mm)		 適用本体
272391 RQH12D×12 20.5 32 24.1 プレセット形ヘッド交換式トルクレンチ
  • CL50N×12D (トルク締付用/交換形50N)
検査用 ヘッド交換式ダイヤル形トルクレンチ
  • CDB50N×12D-S (トルク検査用/交換形50N)
増し締め検査用デジタルトルクレンチ
  • CTB50×12D (トルク検査用50N/検出機能付DG)
検査用 デジタルトルクレンチ
  • CEM50N3×12D (トルク検査用50N/DG)
－ RQH12D×14
HH (ヘックス形 交換ヘッド)

HH型ヘックスヘッドは六角穴付ボルト（キャップスクリュー）用の交換ヘッドです。
HH8Dは交換ビットを差し込みます。
交換ビットは販売品となります。

商品コード 型式：本体 外幅C (mm) 厚さt (mm) 適用本体
272300 HH8D 12 14.5 プレセット形ヘッド交換式トルクレンチ
  • CL2N×8D-MH (トルク締付用/交換形2N)
  • CL3N×8D (トルク締付用/交換形3N)
  • CL6N×8D (トルク締付用/交換形6N)
  • CL12N4×8D (トルク締付用/交換形12N)
  • CL15N×8D(トルク締付用/交換形15N)

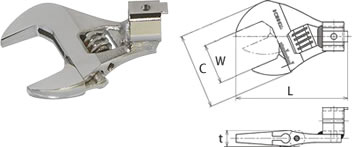

AH (アジャスタブル 交換ヘッド)

AH型アジャスタブル交換ヘッドは口幅が調節できるので、口幅ごとにSH型交換ヘッドを揃える必要がありません。
特に油空圧配管やメンテナンス作業、インチ規格ねじのトルク管理に最適です。

商品
コード		 型式：本体
(口幅/最小-最大)		 許容トルク
(N・m)		 外幅C
(mm)		 厚さt
(mm)		 長さL
(mm)		 重さ
(kg)		 適用本体
－ AH10DX13(3-13) 25 36 9 57 － プレセット形ヘッド交換式トルクレンチ
  • CL25N×10D (トルク締付用/交換形25N)
増し締め検査用デジタルトルクレンチ
  • CTB20×10D(トルク検査用20N/検出機能付DG)
－ AH10DX26(7-17) 25 49 11 62 －
－ AH12DX13(3-13) 30 36 9 66 0.07 プレセット形ヘッド交換式トルクレンチ
  • CL50N×12D (トルク締付用/交換形50N)
検査用 ヘッド交換式ダイヤル形トルクレンチ
  • CDB50N×12D-S (トルク検査用/交換形50N)
増し締め検査用デジタルトルクレンチ
  • CTB50×12D (トルク検査用50N/検出機能付DG)
検査用 デジタルトルクレンチ
  • CEM50N3×12D (トルク検査用50N/DG)
－ AH12DX26(7-26) 50 49 11 71 0.1
－ AH12DX36(8-36) 50 65 13 78 0.17
－ AH15D2X26(10-26) 50 50 11 77 0.2 プレセット形ヘッド交換式トルクレンチ
  • CL50N×15D (トルク締付用/交換形50N15)
  • CL100N×15D (トルク締付用/交換形100N)
  • CL140N×15D (トルク締付用/交換形140N)
プレセット形オーバートルク防止トルクレンチ
  • YCL140N×15D(トルク締付用/交換形140N オーバートルク防止)
検査用 ヘッド交換式ダイヤル形トルクレンチ
  • CDB100N×15D-S (トルク検査用/交換形100N)
増し締め検査用デジタルトルクレンチ
  • CTB100×15D (トルク検査用100N/検出機能付DG)
検査用 デジタルトルクレンチ
  • CEM100N3×15D (トルク検査用100N/DG)
272593 AH15D2X30(13-30) 100 60 12 84 0.2
－ AH15D2X36(13-36) 140 65 13 87 0.2
