保温材・断熱材専用ピン溶接機ATウェルダー

保温材、断熱材などを取り付けるタイルメント製溶接ピン専用ウェルダー

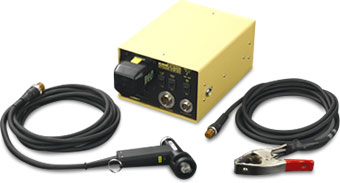

ATウェルダー

保温・保冷・断熱・消音工事においてグラスウールやロックウールなどの繊維系断熱材を留め付ける施工があります。
それらを専用の溶接ピンを後打ち溶接で効率良く固定するのがTW工法です。ATウェルダーはTW工法専用の溶接ピンを固定する専用の溶接機です。
取り扱いにあたり、溶接技能者の資格は必要ありません。

まとめて溶接できるプレセット方式でスピーディーな施工

独自の形状の給電部「プラグ」の働きにより、一度にまとめて溶接が可能です。
単なる 「後打ち溶接」ではない早さを実現します。

他工法との比較

TW工法

STEP1 ダクトに保温材を
セットする

STEP2 ATピンを一度にまとめてセットする

STEP3 一秒毎に連続溶接し作業終了

接着ピン工法

STEP1 ダクトにピンを1本づつ接着剤で張り付ける

STEP2 接着剤が固まるのを待つ

STEP3 ピンを曲げないよう注意しながら保温材をセットする

STEP4 ピンに1本づつワッシャーをはめる

STEP5 ピン先を曲げて作業終了

先打溶接工法

STEP1 1本づつ溶接機にピンをセットする

STEP2 ダクトに溶接機をあて溶接する

STEP3 ピンを曲げないよう注意しながら保温材をセットする

STEP4 ピンに1本づつワッシャーをはめる

STEP5 ピン先を曲げて作業終了

確実な溶接力で経済的

2φピンにも使えるパワーを内蔵。
後打ちでありながら、ほぼ100%の確実な溶接力が得られます。失敗が少なく、コストの低減につながります。

安全で使いやすい設計

ATウェルダー

独自の安全装置を内蔵し、感電などの危険の少ない設計。電源電圧の変動にも影響されません。
AC・DC両用に対応しているため、電源のない現場では専用充電池で利用が可能。
本体3.3kgの軽さ、かつ超小型・コンパクトなので移動もラクラクです。

施工手順はスイッチを入れるだけで簡単

手順1
ATガンとアースケーブルを 溶接機本体に接続します。
電源スイッチを入れ、充電確認ランプが「赤」から「緑」に 変わるのを確認します。

手順2
断熱材をセットする図断熱材をセットし、断熱材にピンを差し込みます。
(一度にまとめてセットできます)

手順3
アースクリップを導電性のある下地に接続します。
ATガンをワッシャー部に軽く押し付け、「カチッ」と軽い音がしたら溶接完了です。

水道配水用PE管融着機セット

超音波で塗装や錆を除去して溶接が可能。保温工事と巻付耐火工事の両方に使用できます。
裏面影響を抑える切り替えスイッチが付いており、カラー鉄板などの薄物にも使用できます。

施工例1施工例2施工例3

仕様表

商品コード 223389
商品名 ATウェルダー/超音波式
メーカー タイルメント(TILEMENT)
メーカー名称 ATウェルダーセットATS-322U
型式 ATS322U
本体型式 ATW-03U
電源 (V) AC電源 DC電源
AC100(90〜110) ニッケル水素電池/DC12
溶接間隔 (秒毎) 1.6mmφ 約1 約2
2.0mmφ 約2 約4
超音波出力 (W) 24(56kHz)
本体寸法 (mm) H130×W200×L320
本体質量 (g) 約5,000

構成品

  品名 型式 備考
1 塗装対応ATウェルダー ATW-03U
2 ATガン(超音波タイプ) ATG-22U ケーブル長さ4.5m
3 アダプターU、プラグ 1.5mm六角レンチ付
4 アースケーブル FP3 ケーブル長さ3m
5 ACケーブル ケーブル長さ2m
6 プラグ FPV 2mm六角レンチ付
7 充電器 UC18YL 日立工機製
8 ニッケル水素電池 EB1230H 日立工機製
9 専用バッグ

使用上の注意

販売品

ATピン(保温・保冷・断熱・消音工事用/絶縁座金付スポット鋲)

TWシステム専用の座金付絶縁ピンです。
ALKや亀甲金網などの上から施工できます。
TWシステムに合わせた特殊な先端形状を持ち、安定した溶接力を発揮します。
ATピン1梱包に専用プラグが1個付属しています。

商品コード 商品名 型式 L寸法
(mm)
適用厚さ (mm) 1箱入数
ロール ボード 波板
グラス
ウール
保温材
ロック
ウール
保温材
グラス
ウール
保温材
ロック
ウール
保温材
グラス
ウール
保温材
ATピン17mm ATP-17 17 25 25 25 2,000
ATピン22mm ATP-22 22 25 25 25 2,000
ATピン24mm ATP-24 24 25 25 2,000
ATピン38mm ATP-38 38 50 50 40 2,000
ATピン46mm ATP-46 46 50 50 50 2,000
ATピン49mm ATP-49 49 50 2,000
ATピン72mm ATP-72 72 75 1,000
ATピン96mm ATP-96 96 100 1,000

FTピン(巻付耐火被膜工事用/座金付スポット鋲)

巻付耐火皮膜専用(保温工事には使用不可)のTWシステム座金付後打ちピンです。
TWシステムに合わせた特殊な先端形状を持ち、安定した溶接力を発揮します。

商品コード 商品名 型式 L寸法 (mm) 適用材厚 (mm) 1箱入数
FNピン15mm FNP-15 15 20 2,000
FNピン32mm FNP-32 32 40 2,000
FNピン55mm FNP-55 55 65 2,000
FNピン70mm FNP-70 70 80 1,000
