有害物質を含んだ粉塵を除去安心、安全な作業を実現する負圧集塵機

焼却施設解体工事・焼却施設における運転・点検作業などで発生するダイオキシンなど、有害物質を含んだ粉塵を除去する負圧集塵機です。安心、安全なクリーン環境を実現します。

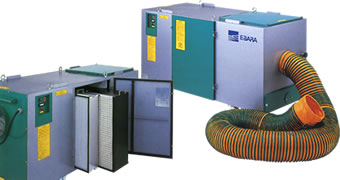

HEPAフィルター搭載

HEPAフィルター搭載で、 捕集効率0.3μm粒子で99.97%

厚生労働省基発401号準拠

厚生労働省基発第401号
「廃棄物焼却施設内作業におけるダイオキシン類ばく露防止対策について」に準拠しています。

MDFU-5Z

伸榮産業

最大処理風量5m3/min

MDFU-5Z

狭い現場でも設置が可能な超コンパクトサイズ

外形寸法は幅500mm、長さ490mm、高さ581mm、重量はわずか約24kgのコンパクト、軽量です。コンパクトながら最大処理風量5m3/minを確保し、設置スペースに余裕がない現場のクリーン化に有効です。

電源のとりやすい単相100V

単相100Vの電源のため、電源確保が簡単で、設置に便利です。

クリーンルームや臭気対策にも使用できます

ダイオキシン対策以外にも、フィルターの組み合わせでクリーンルームや臭気対策の用途で使用することができます。

  1次フィルター 2次フィルター 3次フィルター
ダイオキシン対策 プレフィルター(ナイロン不織布) チャコールフィルター HEPAフィルター
クリーンルーム プレフィルター(ナイロン不織布) 2次フィルター(ナイロン不織布) HEPAフィルター
臭気対策 プレフィルター(ナイロン不織布) 2次フィルター(ナイロン不織布) 活性炭フィルター

HEPAフィルターの交換時期が明確

HEPAフィルターの目詰まりを監視するための差圧計を付属しています。フィルター交換時期が明確にわかります。

EJD1F

荏原製作所

最大処理風量30m3/min

集塵フロー

粉塵

プレフィルター(1次・2次)
3次、4次フィルターへの負荷軽減

3次活性炭フィルター
超微細粉塵吸着除去

4次HEPAフィルター
捕集効率:0.3μm×99.97%

クリーンエア排出

電源のとりやすい単相100V

単相100Vの電源のため、電源確保が簡単で、設置に便利です。
インバータ内蔵で50/60Hz共用、小出力で大風量を確保しています。

HEPAフィルターの交換時期が明確

マノメータを内蔵し、HEPAフィルターの目詰まり状況の検知が可能です。
交換時期が数値で明確にわかります。

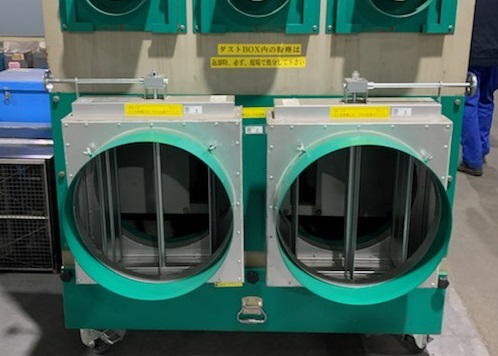

WFU-50ZZ

伸榮産業

最大処理風量56m3/min

WFU-50ZZ

多量な粉塵の吸引しても目詰まりしない

1次フィルターは捕集効率の良い円筒型です。さらに自動洗浄機能(エアブロー)を装備し、多量な粉塵の吸い込みに対応しています。多量の粉塵を吸い込んでも、 フィルターが目詰まりを起こさないので、粉塵の多い過酷な現場でも作業を止めず、効率向上につながります。

電源のとりやすい単相100V

ファンとコンプレッサそれぞれの電源を単相100Vからとります。電源確保が簡単で、設置に便利です。

EJD5F

荏原製作所

最大処理風量50m3/min

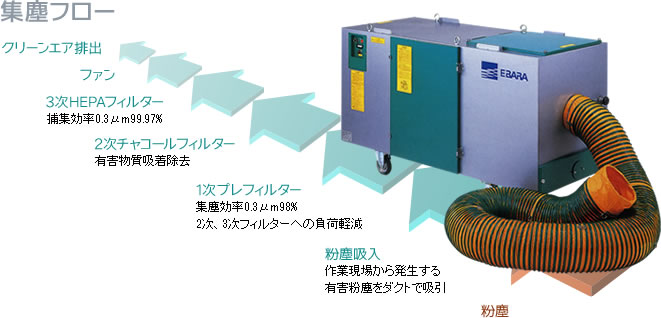

集塵フロー

粉塵

粉塵吸入
作業現場から発生する
有害粉塵をダクトで吸引

1次プレフィルター
集塵効率0.3μm98%
2次、3次フィルターへの負荷軽減

2次チャコールフィルター
有害物質吸着除去

クリーンエア排出

3次HEPAフィルター
捕集効率0.3μm99.97%

ファン

プレフィルターは自動で脱塵

プレフィルター

コンプレッサ内蔵の自動脱塵装置を搭載しています。プレフィルターに付着した粉塵はエアの逆洗方式で自動的に脱塵、フィルターの清掃が容易です。

機動性の高いユニット

廃棄物焼却施設現場での機動性と作業性を重視し、全ての機能をひとつのユニットに搭載しています。

高い安全性とメンテナンス性の粉塵処理

粉じん処理

ダストボックスにたまった有害粉塵は、吸引口よりクリーナー(ダストパック付掃除機)で回収ができます。また、クリーナーの排気はダクトを取り付け、クリーナーから集塵機本体に戻します。手を汚さずに廃棄し、排気からの2次飛散を防止、高い安全性とメンテナンス性を実現しています。

便利な単相100V電源

単相100V電源装置を内蔵。クリーナーの使用に便利です。

HEPAフィルターの交換時期が明確

マノメータを内蔵し、HEPAフィルターの目詰まり状況の検知が可能です。
交換時期はランプで表示されます。

EJD230F-R

荏原製作所

最大処理風量230m3/min

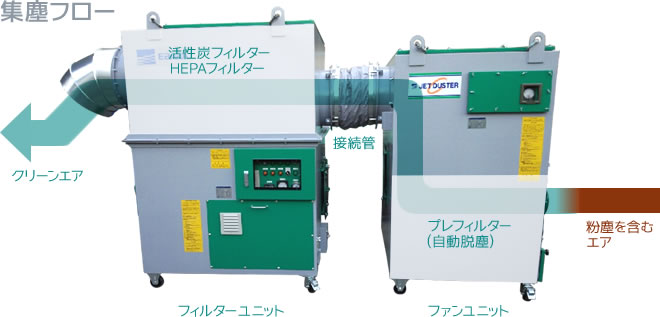

集塵フロー

小出力で大風量、高効率集塵機

高効率ファン搭載により、小出力で最大処理風量230m3/minを実現しています。

インバータ運転制御方式で省エネ

インバータ運転制御方式のため、必要な風量に応じた運転で省エネです。周波数は50/60Hz兼用です。

周辺環境に配慮した低騒音型

サイレンサーを内蔵し、従来機に比べ、運転音を約15%抑えた75.6dBです。
※60Hz運転機測1m、地上1.5mで吹出口を測定した値。荏原製作所従来機との比較。

現場で設置しやすい省スペース設計

ファンユニットとフィルタユニットで構成されたセパレート構造です。
現場のレイアウトに合わせた設置ができ、省スペース化に有効です。

使用例1

設置が効率的にできる工具レス構造

接続管取付けやダスト取り出しは、工具を使わずおこなえます。
また、吸込口ノズルは4ヵ所のノブボルトで着脱するパネル式構造で、着脱が簡単です。搬送用飛散防止蓋もなくさず保管できます。

移動に便利なキャスター・吊ピース付き

キャスターや吊ピースが装備された、搬送や揚重の利便性を重視した設計です。

仕様表

商品コード 231853 231846 231857
商品名 小型負圧集塵機5m3/min 負圧集塵機30m3/min/E 100V大粉塵処理用
負圧集塵機O
メーカー 伸榮産業 荏原製作所 伸榮産業
メーカー名称 負圧集塵器 エバラ炉内清掃用
超微細粉塵対策型集塵機
ジェットダスター
負圧集塵器
型式 MDFU-5Z EJD1F WFU-50ZZ
周波数 (Hz) 50/60 50/60 50/60
電圧 (V) 100 100 ファン用:100
コンプレッサ用:100
最大静圧 (kPa) 1.6/1.6
風量 (m3/min) 5/7 30/30 56 (吸気口φ250×2個)
モーター ファン 型式
出力・極数・相 60W 約1.1A 0.75kw (2P単相) 1.5kW×1台
(AC200V:100V→200V
UPトランス使用)
コンプ
レッサ
型式
出力・極数・相 0.54kW×1台
フィルター 1次 寸法 (mm) H330×W330×L10 610×610×50t φ200×L750×3本
捕集効率 (%) 63% 0.1μm粒子にて60以上
材質他 合成繊維不織布 OF-300 ガラス繊維 ろ材:ポリエステル
2次 寸法 (mm) H400×W400×15t×1枚 610×610×65t 610×760×150t×1個
捕集効率 (%) 捕集効率76% 計数法99.97以上
(0to0.3μm粒子)
材質他 合成繊維不織布 OF-400 プリーツフィルター HEPAフィルター(高風量型)
3次 寸法 (mm) 330×330×10t×1個 610×610×230t 610×760×150t×1個
捕集効率 (%) 計数法0.3μmにて99.97%
材質他 HEPAフィルター チャコールフィルター
4次 寸法 (mm) 610×610×150t
捕集効率 (%) 0.3μm×99.97%
材質他 HEPAフィルター
脱塵方式
バケット容量 (L)
ダクト径 (mm) 吸込側250φ 吸込側250φ 吐出側300φ 吸込側250φ
寸法 (mm) W500×L490×H581 L1,352×W680×H872 W900×L2,050×H1,294
重量 (kg) 約24 146 約270
内蔵保護装置 HEPAフィルター差圧計 ブレーカーおよびサーマルリレー、
1次・2次フィルター目詰検知差圧計、
HEPAフィルター目詰検知差圧計
付属品 ケーブル1.5m ケーブル5m・吸気・
排気口保護キャップ
ケーブル3m
(ファン用・コンプレッサ用)
商品コード 231848 231849
商品名 負圧集塵機50m3/min/E 負圧集塵機230m3/min
メーカー 荏原製作所 荏原製作所
メーカー名称 エバラ炉内清掃用超微細粉塵
対策型集塵機 ジェットダスター
エバラ超微細粉じん可搬式集塵機
型式 EJD5F EJD230F-R
周波数 (Hz) 50/60 50/60
電圧 (V) 200/200・220 200/200・220
最大静圧 (kPa) 2.4/3.4
風量 (m3/min) 50/65 230
モーター ファン 型式 全閉外扇型 SMP30N-2O-No3
出力・極数・相 3.7kW・2P・3相 18.5kW・2P・3相
コンプ
レッサ
型式 防滴保護型
出力・極数・相 0.4kw・4P・3相 0.75kw・4P・3相
フィルター 1次 寸法 (mm) φ200×L500×8本 φ320×L700×6本
捕集効率 (%) 0.3μm×20
材質他 プリーツ(テフロンラミネート) プリーツフィルター
2次 寸法 (mm) W790×H760×L280 W395×H765×L65×4個
捕集効率 (%)
材質他 チャコールフィルター チャコールフィルター
3次 寸法 (mm) W790×H760×L150 W392×H765×D290×4個
捕集効率 (%) 0.3μm×99.97% 0.3μm×99.97%
材質他 HEPAフィルター HEPAフィルター
4次 寸法 (mm)
捕集効率 (%)
材質他
脱塵方式 自動パルスジェット エアーパルス自動再生方式
バケット容量 (L) 60
ダクト径 (mm) 吸込側250φ 吐出側300φ 吸込側242φ×3 吐出側500φ
寸法 (mm) W840×L2,210×H1,155 1次フィルターユニットW1,500×L1,300×H1,974
HEPA+ファンユニット W1,500×L1,700×H2,224
重量 (kg) 365 1次フィルターユニット600
HEPA+ファンユニット1,800
内蔵保護装置 逆転防止装置、過電流防止装置、
HEPAフィルター目詰検知装置、
自動脱塵装置、コンプレッサ、100V電源装置
ファン:過負荷、過電流、漏電
コンプレッサ:過負荷、過熱、漏電、逆相
インバータ:過負荷、過熱、漏電
付属品 ケーブル5m・吸気・
排気口保護キャップ
ケーブル8m

関連商品 (MDFU-5Z)

商品コード 商品名 型式 寸法 クリーン
ルーム
ダイオキシン
対策
臭気
対策
286136 負圧集塵機5m3HEPAフィルター ATMC-Z-R-A W400×L80×H400
286139 負圧集塵機5m3/吸込口変換アダプタ
286138 負圧集塵機5m3チャコールフィルター FN100PS+OF-150 400×400(ろ材のみ)
286137 負圧集塵機5m3活性炭BOX 400×400(容量約5kg)

販売品

商品コード 商品名 型式 寸法 クリーン
ルーム
ダイオキシン
対策
臭気
対策
適用商品
547047 負圧集塵機5m3/1次フィルター OF-300 W330×L10×H330
(ろ材のみ)
MDFU-5Z
547048 負圧集塵機5m3/2次フィルター OF-400 W400×L13×H400
(ろ材のみ)
547049 負圧集塵機5m3/活性炭 4mmペレット炭
約5kg
547035 負圧集塵機EJD1F型プレフィルター EJD1F
負圧集塵機用ワイヤーアルミダクト 250φ×10m EJD1F 、
EJD5F
547055 負圧集塵機EJD型吸込みダクト 250φ×5m EJD1F、
EJD5F、
EJD230F-R
SYバンド 250φ
