微調整ジャッキ アトムジャッキ

最大能力15tonストローク13mm使用最低高80mm
「油圧式」と「ネジ式」の長所を融合させた小型ハイパワージャッキ。1/100mmの微調整が行えます。

主な特長

使い方
  • 付属のラム調整ボルトでアジャストすることにより、隙間の補助が可能です。(最大15mmまで)
  • ラムの上昇操作は付属のラチェットハンドルで、おこないます。
    • ラチェットハンドル1回転(360度)あたりラムが約0.32o上昇します。
    • 荷重を受けた状態だとラチェットハンドルを戻せば同じ分下降します。
    • 荷重戻りです。無負荷ではラムは下がりません。

仕様表

商品コード 235027
商品名 小型微調整用ジャッキ15t
メーカー 今野製作所(EAGLE)
メーカー名称 アトムジャッキ
型式 SJ-15

最大能力 (kN)

150
操作力 (N) 140 (100kN時)
ストローク (mm) 13
アジャストストローク (mm) 15
油量 (cc) 35
質量 (kg) 3.2

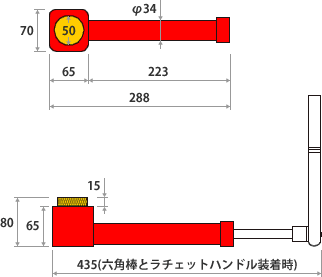

寸法図

小型微調整用ジャッキ寸法図

セット内容

セット内容

使用上の注意

使用に関するご注意イラスト

スクリューウェッジ/パワーウェッジ スクリューウェッジ パワーウェッジ
