電動チェーンブロック(200V/10t〜20t)

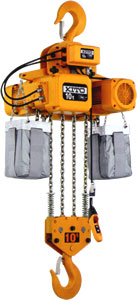

電動チェーンブロック(200V/10t〜20t) ER2型

効率の良い作業をサポート

チェーンの流れがスムーズ

チェーンガイドによりスムーズなロードチェーンの流れを実現します。

モータの温度上昇を軽減

電動チェーンブロック(200V/10t〜20t)

冷却フィンをつけたモータフレームが、温度上昇を軽減し定格を向上。高頻度作業が可能です。
また、ER2型のギヤボックスはオイルバス方式で、オイルの潤滑効果による歯車の耐摩耗性向上と同時に冷却効果を高めています。

低騒音のギヤ

ヘリカルギアの採用でギヤ音が静かな低騒音仕様です。

防塵・防水構造

塵埃の多いところや、屋外の使用に機能を発揮。
DA型は防まつ型、ER2型は防噴流形です。

電事故を防止し安全性の高い作業を実現

過巻防止機構

ロードチェーンなどの破損を未然に防止する過巻防止機構を搭載。

安全性の高い上下フック

万一オーバーロードの状態でも徐々に変形するだけで、突然折れることはありません。

24V低電圧押しボタン

押しボタンの操作電圧は24Vと低電圧で、安全性が向上しました。

ER2型

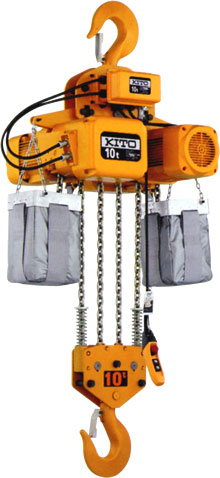

電動チェーンブロック(200V/10t〜20t)ER2型

異常荷重発生時の事故を未然に防ぐ

フリクションクラッチによる安全機構。過負荷や地球つりなどの異常荷重発生時にモータを空転させ、本体やロードチェーンの破損を未然に防止します。

非常時にモータの回路を遮断

押ボタンスイッチの非常停止ボタンを押すことにより、モータの回路を手元で遮断することが可能。

DA型

電動チェーンブロック(200V/10t〜20t) DA型

安全性を重視した2重ブレーキ

下フックにかかる荷重に比例した制動力を発揮する2重ブレーキ構造。モーターブレーキと荷重を保持するメカニカルブレーキの併用による省エネ設計です。

2段切り過巻防止装置

ロードチェーンの上限下限を確実に防止する過巻防止装置は操作回路と主回路を2段切りするロータリースイッチを採用。遮断や通電時のアーク損傷を防止します。

逆相防止装置&高性能インタロック付き電磁開閉器

電源を逆相に接続しても、瞬間的に検知する逆相防止装置です。
さらに巻き上げ・下げの押しボタンを瞬時に切り替えても機械的・電気的インタロックが作動し、電磁開閉器・モータなどの損傷を防止します。

電動チェーンブロック(200V/10t〜20t)

ふところの大きなフック形状や外れ止め金具は、玉掛け作業をより容易にし、さらにコンパクトなスラストベアリング構造を採用した下フックは吊り荷の方向をストレスなく変える事ができます。



荷重検査装置による定格負荷試験を実施しています。

荷重検査装置による定格負荷試験を実施しています。

安全かつ信頼ある施工のために、レンタルも高品質に着目して選びませんか?

お客様の作業に安心してお使いいただけるよう、レンタル商品は、必ず安全性と性能の点検(目視・測定・作動・ブレーキなど)と、各種検査装置を使った、定格荷重負荷試験をおこなった後に出荷しています。

点検報告書/負荷試験グラフも、ご要望に応じて提出させていただきます。
詳しくはコチラ

仕様表

商品コード 295546 295542 295613 295543 295544 295547 295545
商品名 電気チェーン
ブロック10t
/6m-200V
電気チェーン
ブロック10t
/10m-200V
電気チェーン
ブロック10t
/10m-200V
象印
電気チェーン
ブロック10t
/15m-200V
象印
電気チェーン
ブロック10t
/25m-200V
象印
電気チェーン
ブロック10t
/30m-200V
電気チェーン
ブロック10t
/30m-200V
象印
メーカー キトー 象印チェンブロック キトー 象印
チェンブロック
定格荷重 (t) 10
形式 ER2-100S DA-10 ER2-100S DA-10
揚程 (m) 6 10 15 25 30
押ボタンコード長さ (m) 6.4 10 15 25 30
巻上モータ
3相200V
出力(kW) 3.5×2 3.4×2 3.5×2 3.4×2
反復定格
(%ED)
60 60
巻上速度
(m/min)
50Hz 2.9 2.7 2.9 2.7
60Hz 3.5 3.2 3.5 3.2
ロードチェーン
線径×掛数 (mm)
φ11.2×4
試験荷重 (t) 12.5
自重 (kg) 366 410 470 530 660 630 720
商品コード 295536 295538 295535 295548 295549
商品名 電気チェーン
ブロック15t
/6m-200V象印
電気チェーン
ブロック15t
/10m-200V
電気チェーン
ブロック15t
/20m-200V
電気チェーン
ブロック20t
/10m-200V
電気チェーン
ブロック20t
/20m-200V
メーカー 象印チェンブロック キトー
定格荷重 (t) 15 20
形式 DA-150 ER2-150S ER2-150S ER2-200S
揚程 (m) 6 10 20 10 20
押ボタンコード長さ (m) 6 10 20 10 20
巻上モータ
3相200V
出力(kW) 3.4×2 3.5×2
反復定格
(%ED)
60
巻上速度
(m/min)
50Hz 1.8 1.9 1.4
60Hz 2.1 2.3 1.7
ロードチェーン
線径×掛数 (mm)
φ11.2×6 φ11.2×8
試験荷重 (t) 18.8 25
自重 (kg) 650 550 736 683 903
