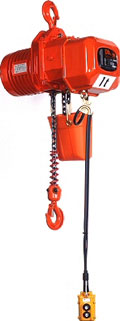

電動チェーンブロック(200V/1〜5t)

電動式で吊り荷を効率的に昇降可能!いろいろな場面での荷役作業をサポート

効率の良い作業をおこなえる装備

ロードチェーンの流れがスムーズ

押ボタン操作により1速で巻き上げます。

ロードチェーンの流れがスムーズ

2段押し込み式の押ボタン操作により、高速・低速の2段階速度で昇降します。
押しボタン内のボリュームで低速側の速度調整が可能です。
低速は、位置合わせ・型合わせなどの精密作業に威力を発揮します。

効率の良い作業をおこなえる装備

ロードチェーンの流れがスムーズ

チェーンガイドによりスムーズなロードチェーンの流れを実現。
DA型は粉塵・土砂などがロードチェーンに付着しても流れがスムーズです。

冷却フィンでモータフレームの温度上昇を軽減
モータフレーム

冷却フィンをつけたモータフレームが、温度上昇を軽減し定格を向上。高頻度作業が可能です。
また、ER2型のギヤボックスはオイルバス方式で、オイルの潤滑効果による歯車の耐摩耗性向上と同時に冷却効果を高めています。

低騒音のギヤで静かな環境

ヘリカルギアの採用でギヤ音が静かな低騒音仕様です。
病院や住宅、商店などの隣接でも使用できます。

防塵・防水構造

塵埃の多いところや、屋外の使用に機能を発揮。
DA型は防まつ型、ER・ER2型は防噴流形です。

事故を防止し安全性の高い作業を実現

強靭なロードチェーン

強度・耐久性・精度すべてが高品質。特殊合金鋼焼入れロードチェーンを使用しています。
ER2型は超強力ニッケルメッキチェーン採用。DA型は世界で最も厳しい規格と審査で知られるDIN5684の認可を受けており、ISO規格はもとよりJISDAT(800N/mm2)以上の表面硬化ロードチェーン採用です。

破損を防止する過巻防止機構

ロードチェーンなどの破損を未然に防止する過巻防止機構を搭載。
異物が巻き込まれた時に敏速に作動し破損を防止します。

安全性の高い上下フック

万一オーバーロードの状態でも徐々に変形するだけで、突然折れることはありません。

低電圧押しボタン

ER2型・DA型は24V、ER型は48Vと、押しボタンの操作電圧は低電圧で、安全性が向上しました。
DA型は小雨の中でも作業ができるポリカーボネート製樹脂の防雨型押しボタンスイッチです。

各機種の特長

ER型/ER2型

電気チェーンブロック ER型
異常荷重発生時の事故を未然に防ぐ

フリクションクラッチによる安全機構。過負荷や地球つりなどの異常荷重発生時にモータを空転させ、本体やロードチェーンの破損を未然に防止します。

非常時にモータの回路を遮断

押ボタンスイッチの非常停止ボタンを押すことにより、モータの回路を手元で遮断することが可能。

非常時にモータの回路を遮断

ER2-IS型は2速インバータ形で、ポールチェンジモータと比べて滑らかな動きのため荷の振動を抑えることが可能です。
高速と低速の速度比は6:1で大きくとれるため、低速での暖起動・緩停止や位置決め精度が向上しスムーズな作業を実現します。

DA型

電気チェーンブロック DA型
安全性を重視した2重ブレーキ

下フックにかかる荷重に比例した制動力を発揮する2重ブレーキ構造。インチング性能、耐久性に優れ荷重を保持します。モーターブレーキと荷重を保持するメカニカルブレーキの併用による省エネ設計です。

2段切り過巻防止装置

ロードチェーンの上限下限を確実に防止する過巻防止装置は操作回路と主回路を2段切りするロータリースイッチを採用。
遮断や通電時のアーク損傷を防止します。

逆相防止装置&高性能インタロック付き電磁開閉器

電源を逆相に接続しても、瞬間的に検知する逆相防止装置です。
さらに巻き上げ・下げの押しボタンを瞬時に切り替えても機械的・電気的インタロックが作動し、電磁開閉器・モータなどの損傷を防止します。

利便性の高い上下フックと外れ止め金具

ふところの大きなフック形状や外れ止め金具は、玉掛け作業をより容易にします。上フックの両側で荷重を支える再度プレートは強靭な鋼板を採用。さらにコンパクトなスラストベアリング構造を採用した下フックは吊り荷の方向をストレスなく変える事ができます。



荷重検査装置による定格負荷試験を実施しています。

荷重検査装置による定格負荷試験を実施しています。

安全かつ信頼ある施工のために、レンタルも高品質に着目して選びませんか?

お客様の作業に安心してお使いいただけるよう、レンタル商品は、必ず安全性と性能の点検(目視・測定・作動・ブレーキなど)と、各種検査装置を使った、定格荷重負荷試験をおこなった後に出荷しています。

点検報告書/負荷試験グラフも、ご要望に応じて提出させていただきます。
詳しくはコチラ

仕様表

商品コード 234210 234209 234250 295513 234253 234254 234251
商品名 電気チェーンブロック1t/10m-200V 電気チェーンブロック1t/10m-200V象印 電気チェーンブロック1t/15m-200V 電気チェーンブロック1t/15m-200V象印 電気チェーンブロック1t/25m-200V 電気チェーンブロック1t/30m-200V象印 電気チェーンブロック1t/50m-200V
メーカー キトー 象印チェン
ブロック
キトー 象印チェン
ブロック
キトー 象印チェン
ブロック
キトー
定格荷重 (t) 1
形式 ER010S DA-1S ER010S DA-1S ER010S DA-1S ER2-010S
揚程 (m) 10 15 25 30 50
押ボタンコード長さ (m) 9.5(14.5) 10 14.5 15 24.5 29.5 50
昇降速度種類 1速形
巻上モータ
3相200V
出力 (kW) 1.8 1.7 1.8 1.7 1.8 2.5 1.8
反復定格
(%ED)
60 60 60 60
巻上速度
(m/min)
50Hz 7.3 6.8 7.3 6.8 7.3 6.8 7.1
60Hz 8.8 8.2 8.8 8.2 8.8 8.2 8.5
ロードチェーン
線径×掛数 (mm)
φ8.0×1 φ7.1×1 φ8.0×1 φ7.1×1 φ8.0×1 φ7.1×1 φ7.7×1
試験荷重 (t) 1.25 1.25
自重 (kg) 62 85 78.2 91 92 112 116.2
商品コード 295516 295515 295521 295607 295501 295500
商品名 電気チェーン
ブロック1.5t
/6m-200V
電気チェーン
ブロック1.5t
/20m-200V
電気チェーン
ブロック1.5t
/20m-200V象印
電気チェーン
ブロック2t
/6m-200VL
電気チェーン
ブロック2t
/10m-200V象印
電気チェーン
ブロック2t
/10m-200V
メーカー キトー キトー 象印
チェンブロック
キトー 象印
チェンブロック
キトー
定格荷重 (t) 1.5 2
形式 ER015S ER2-015S DA-1.5 ER020L DA-2S ER020S
揚程 (m) 6 20 6 10
押ボタンコード長さ (m) 5.5 19.8 19.5 5.5 10 9.5(14.5)
昇降速度種類 1速形
巻上モータ
3相200V
出力 (kW) 1.8 3.4 1.8 3.4 3.5
反復定格
(%ED)
60 60 60
巻上速度
(m/min)
50Hz 4.5 8.7 3.7 6.9 7.1
60Hz 5.4 6.4 10.3 4.4 8.1 8.5
ロードチェーン
線径×掛数 (mm)
φ10.2×1 9.5×1 φ10.2×1 φ11.2×1 φ10.0×1
試験荷重 (t) 1.88 2.5
自重 (kg) 78.6 110.8 160 160 147 120
商品コード 295502 295503 295504 295505 295506 295530
商品名 電気チェーン
ブロック2t
/15m-200V
電気チェーン
ブロック2t
/15m-200V
象印
電気チェーン
ブロック2t
/15m200V2速
電気チェーン
ブロック2t
/20m-200V
電気チェーン
ブロック2t
/20m-200V
象印
電気チェーン
ブロック2t
/35m-200V
メーカー キトー 象印
チェンブロック
キトー 象印
チェンブロック
キトー
定格荷重 (t) 2
形式 ER020S DA-2S ER2-020IS ER020S DA-2S ER020S
揚程 (m) 15 20 35
押ボタンコード長さ (m) 15 20 40
昇降速度種類 1速形 2速形 1速形
巻上モータ
3相200V
出力 (kW) 3.5 3.4 3.5 3.5 3.4 3.5
反復定格
(%ED)
60 40/20 60 60
巻上速度
(m/min)
50Hz 7.1 6.9 高速8.16
低速1.356
7.1 6.9 7.1
60Hz 8.5 8.1 8.5 8.1 8.5
ロードチェーン
線径×掛数 (mm)
φ10.0×1 φ11.2×1 φ10.2×1 φ10.0×1 φ11.2×1 φ10.0×1
試験荷重 (t) 2.5
自重 (kg) 136.3 160 123.2 147.8 189 182.3
商品コード 295484 295485 295488 295489 295491
商品名 電気チェーン
ブロック2.5t
/10m-200V
電気チェーン
ブロック2.5t
/20m-200V
電気チェーン
ブロック2.8t
/5m-200V
電気チェーン
ブロック2.8t
/6m-200V象印
電気チェーン
ブロック2.8t
/8m200V2速
メーカー キトー 象印チェンブロック キトー
定格荷重 (t) 2.5 2.8
形式 ER2-025S ER025S ER2-028S DA-2.8 ER028LD
揚程 (m) 10 20 5 6 8
押ボタンコード長さ (m) 9.5 20 5 6 8
昇降速度種類 1速形 2速形
巻上モータ
3相200V
出力 (kW) 3.5 3.4 3.5
反復定格
(%ED)
60 40/20
巻上速度
(m/min)
50Hz 5.7 4.6 4.43 高速4.4/低速1.5
60Hz 6.8 6.9 5.5 5.25 高速5.2/低速1.8
ロードチェーン
線径×掛数 (mm)
φ11.2×1 φ10.2×2 φ9.5×2 φ12.5×1
試験荷重 (t) 3.13 3.5
自重 (kg) 123 161.4 115.7 154 153.6
商品コード 295490 295486 295492 295487 295493 295495
商品名 電気チェーン
ブロック2.8t
/10m-200V
電気チェーン
ブロック2.8t
/10m-200V
象印
電気チェーン
ブロック2.8t
/15m-200V
電気チェーン
ブロック2.8t
/15m-200V
象印
電気チェーン
ブロック2.8t
/20m-200V
象印
電気チェーン
ブロック2.8t
/25m-200V
象印
メーカー キトー 象印
チェンブロック
キトー 象印チェンブロック
定格荷重 (t) 2.8
形式 ER028S DA-2.8 ER2-028S DA-2.8
揚程 (m) 10 15 20 25
押ボタンコード長さ (m) 9.5 10 15 19.5 25
昇降速度種類 1速形
巻上モータ
3相200V
出力 (kW) 4.6 3.4 3.5 3.4
反復定格
(%ED)
60 60
巻上速度
(m/min)
50Hz 5.8 4.43 4.6 4.43
60Hz 6.9 5.25 5.5 5.25
ロードチェーン
線径×掛数 (mm)
φ12.5×1 φ9.5×2 φ10.2×2 φ9.5×2
試験荷重 (t) 3.5
自重 (kg) 146.4 162 162.7 190 210 230
商品コード 295539 295610 295540 295611 295537 295612 295541
商品名 電気チェーンブロック5t/10m-200V 電気チェーンブロック5t/10m-200V象印 電気チェーンブロック5t/15m-200V 電気チェーンブロック5t/15m-200V象印 電気チェーンブロック5t/20m-200V 電気チェーンブロック5t/20m-200V象印 電気チェーンブロック5t/25m-200V象印
メーカー キトー 象印チェン
ブロック
キトー 象印チェン
ブロック
キトー 象印チェンブロック
定格荷重 (t) 5
形式 ER2-050S DA-5 ER2-050S DA-5 ER2-050S DA-5
揚程 (m) 10 15 20 25
押ボタンコード長さ (m) 10 15 20 25
昇降速度種類 1速形
巻上モータ
3相200V
出力 (kW) 3.5 3.4 3.5 3.4 3.5 3.4
反復定格
(%ED)
60 60 60
巻上速度
(m/min)
50Hz 2.9 2.75 2.9 2.75 2.9 2.75
60Hz 3.5 3.25 3.5 3.25 3.5 3.25
ロードチェーン
線径×掛数 (mm)
φ11.2×2
試験荷重 (t) 6.25
自重 (kg) 170.6 195 198.6 217 226.6 244 278

注意事項

水濡れ厳禁の運用をしております。屋外や水がかかる現場で利用される場合は、防雨対策、養生を施した上でご利用ください。
また、保管・運搬においても同様にお願いいたします。
